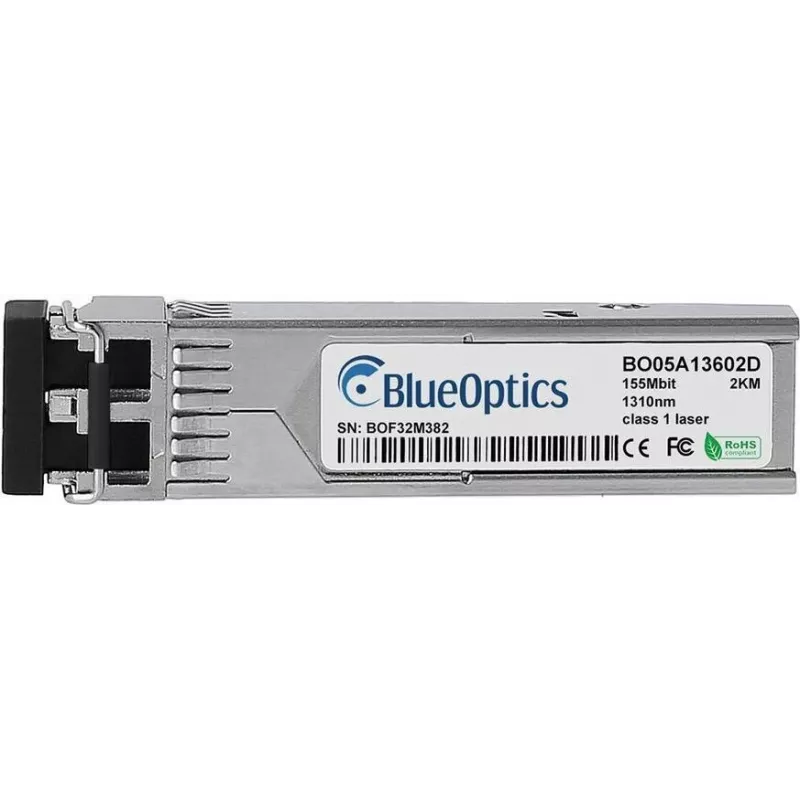

SFP-Transceiver-Modul BlueOptics SFP-FE-SX-MM1310-A-BO 155 Mbit/s 1310 nm

Das BlueOptics SFP-FE-SX-MM1310-A-BO ist ein kompaktes faseroptisches SFP-Transceiver-Modul, das für 100BASE-FX und ähnliche optische Verbindungen mit einer maximalen Datenübertragungsrate von 155 Mbit/s entwickelt wurde. Es arbeitet mit einer Wellenlänge von 1310 nm und ist in einem Metallgehäuse untergebracht. Das Modul bietet eine zuverlässige Übertragung über Multimode-Faser bis zu einer Entfernung von 2.000 m. Der Transceiver verwendet einen standardmäßigen SFP-Formfaktor mit LC-Duplex-Anschluss und benötigt eine Eingangsspannung von 3,3 V. Mit einem geringen Gewicht von ca. 3 g eignet er sich für dichte Installationen und ist mit MSA-konformen SFP-Steckplätzen in Netzwerk-Switches, Routern und anderen Kommunikationsgeräten kompatibel.

Vorteile

Das Modul kombiniert ein Metallgehäuse für mechanische Robustheit mit einem branchenüblichen SFP-Footprint für eine einfache Hot-Plug-Installation. Es unterstützt die optische Übertragung über Multimode-Faser bei 1310 nm, was eine Reichweite von bis zu 2 km und stabile Datenraten von bis zu 155 Mbit/s ermöglicht. Die geringe Größe und das niedrige Gewicht vereinfachen den Einsatz in gestapelten oder platzbeschränkten Systemen. Der Transceiver wird gemäß den MSA-Richtlinien gefertigt, um die Interoperabilität mit Geräten zu gewährleisten, die gleichwertige 100BASE-FX SFP-Module unterstützen.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Transceiver in einen SFP-kompatiblen Modulsteckplatz des Netzwerkgeräts, während der Host-Port gemäß den Anweisungen des Geräteherstellers mit Strom versorgt wird. Verwenden Sie LC-Duplex-Glasfaser-Patchkabel und stellen Sie sicher, dass die Sende- (TX) und Empfangsfasern (RX) korrekt zwischen den Endpunkten verbunden sind. Konfigurieren Sie den Host-Geräte-Port für die erwartete Verbindungsgeschwindigkeit und überprüfen Sie den optischen Verbindungsstatus. Beachten Sie die Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung (ESD) beim Umgang mit dem Modul und lassen Sie die Schutzkappen auf den Faseranschlüssen, wenn keine Verbindung besteht, um Verunreinigungen zu vermeiden.

Empfehlungen

Für eine optimale Leistung passen Sie den Transceiver an eine Multimode-Faser an, die für den Betrieb bei 1310 nm ausgelegt ist, und verwenden Sie hochwertige LC-Duplex-Patchkabel. Überprüfen Sie, ob das Zielgerät MSA-konforme 100BASE-FX SFP-Module unterstützt, und aktivieren Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) im Host, um Versorgungsspannung, Laser-Bias-Strom, Ausgangs-/Eingangsleistung und Temperatur zu überwachen. Lagern Sie das Modul in einer sauberen, trockenen Umgebung und vermeiden Sie die Berührung der optischen Endflächen, um die Verbindungsqualität zu erhalten.
