SFP-Transceiver-Modul BlueOptics SFP-FC-M-A-A-BO 155 Mbit/s 1310 nm

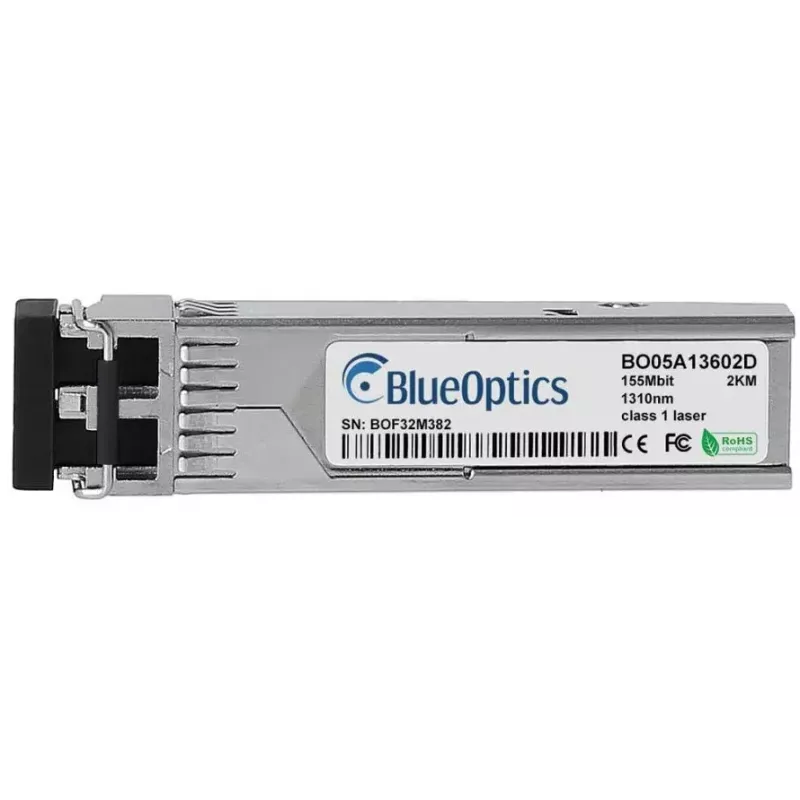

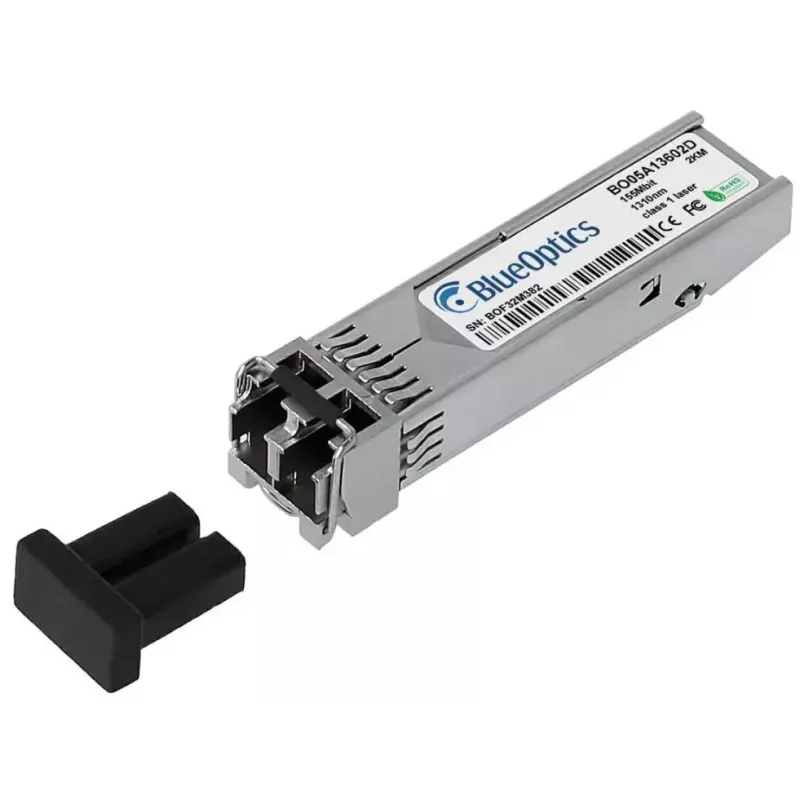

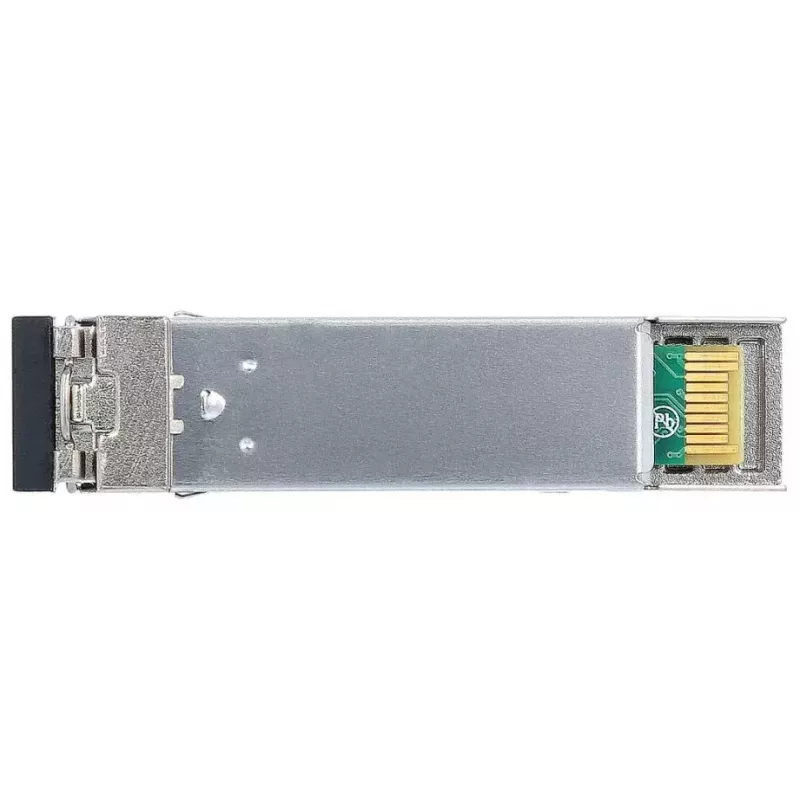

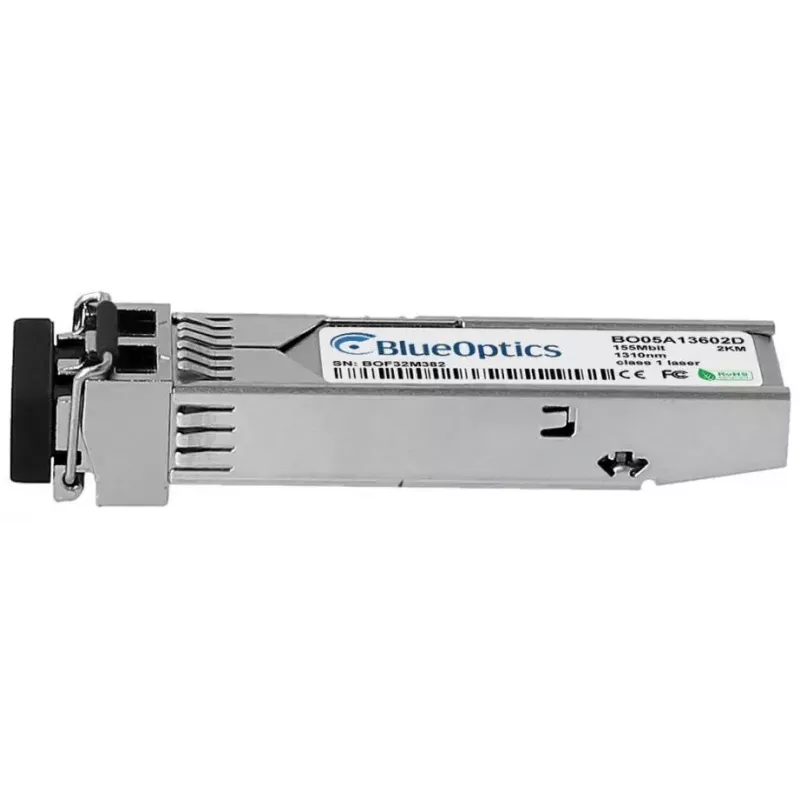

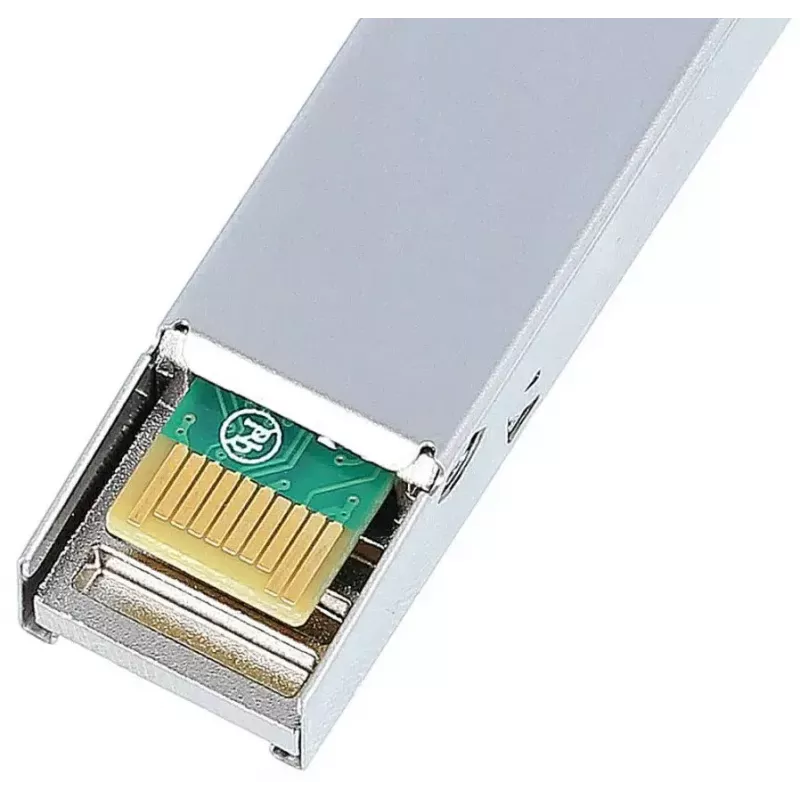

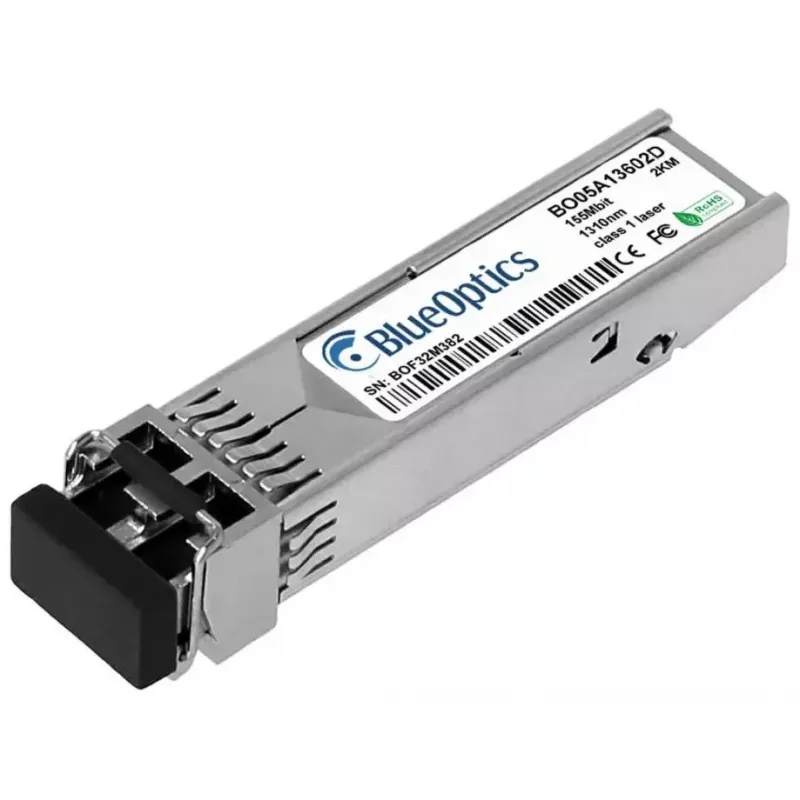

Das BlueOptics SFP-FC-M-A-A-BO ist ein Small-Form-Pluggable-Glasfaser-Transceiver-Modul, das für optische Datenverbindungen mit einer maximalen Leitungsrate von 155 Mbit/s entwickelt wurde. Es arbeitet bei einer Wellenlänge von 1310 nm, verfügt über eine SFP-Schnittstelle und ein optisches LC-Duplex-Steckverbinderdesign und ist in einem kompakten Metallgehäuse mit einem Produktgewicht von etwa 3 g untergebracht. Das Modul verwendet eine Versorgungsspannung von 3,3 V und ist für die Integration in Netzwerkgeräte vorgesehen, die SFP-Transceiver aufnehmen.

Vorteile

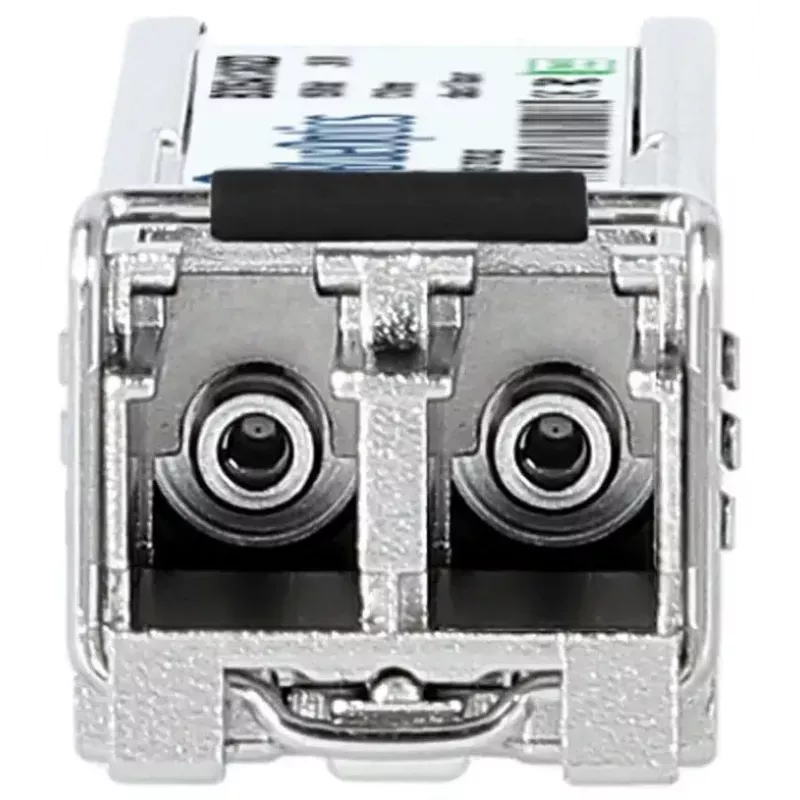

Dieser SFP-Transceiver unterstützt standardisierte SFP-Formfaktor-Spezifikationen und ist so konstruiert, dass er gängige MSA-Kompatibilitätsanforderungen erfüllt, was ein einfaches Einsetzen in kompatible Switches, Router und andere Netzwerkgeräte ermöglicht. Die optische Wellenlänge von 1310 nm und die LC-Duplex-Verbindung ermöglichen gleichzeitige Sende- und Empfangskanäle auf getrennten Fasern, während das Metallgehäuse mechanische Robustheit und EMI-Schutz bietet. Das geringe Gewicht und die kompakte Größe reduzieren den Platzbedarf in Umgebungen mit hoher Portdichte.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den BlueOptics SFP-Transceiver, indem Sie ihn in einen freien SFP-Steckplatz eines kompatiblen Netzwerkgeräts einsetzen, bis er einrastet. Verbinden Sie LC-Duplex-Glasfaser-Patchkabel mit dem Modul – eine Faser zum Senden und eine zum Empfangen – und achten Sie auf die richtige Polarität. Schalten Sie das Hostgerät ein und überprüfen Sie den Linkstatus in der Geräteverwaltungsoberfläche. Wenn das Hostgerät digitale Diagnoseüberwachung (DDM/DOM) unterstützt, aktivieren oder fragen Sie die Diagnose ab, um Echtzeitparameter wie Versorgungsspannung, optische Sende- und Empfangsleistung, Laser-Bias-Strom und Modultemperatur anzuzeigen.

Empfehlungen

Verwenden Sie Multimode- oder Singlemode-Fasern gemäß den Vorgaben des Systemdesigns und stellen Sie sicher, dass Patchkabel und Patchpanels für den Betrieb bei 1310 nm ausgelegt sind. Überprüfen Sie die Kompatibilität des Hostgeräts mit SFP-Modulen von Drittanbietern und prüfen Sie, ob die DDM/DOM-Funktionalität unterstützt wird, um auf Überwachungsfunktionen zugreifen zu können. Behandeln Sie die optischen Steckerendflächen vorsichtig und lassen Sie die Schutzkappen aufgesetzt, wenn keine Verbindung besteht, um Signalverluste oder Schäden zu vermeiden.
