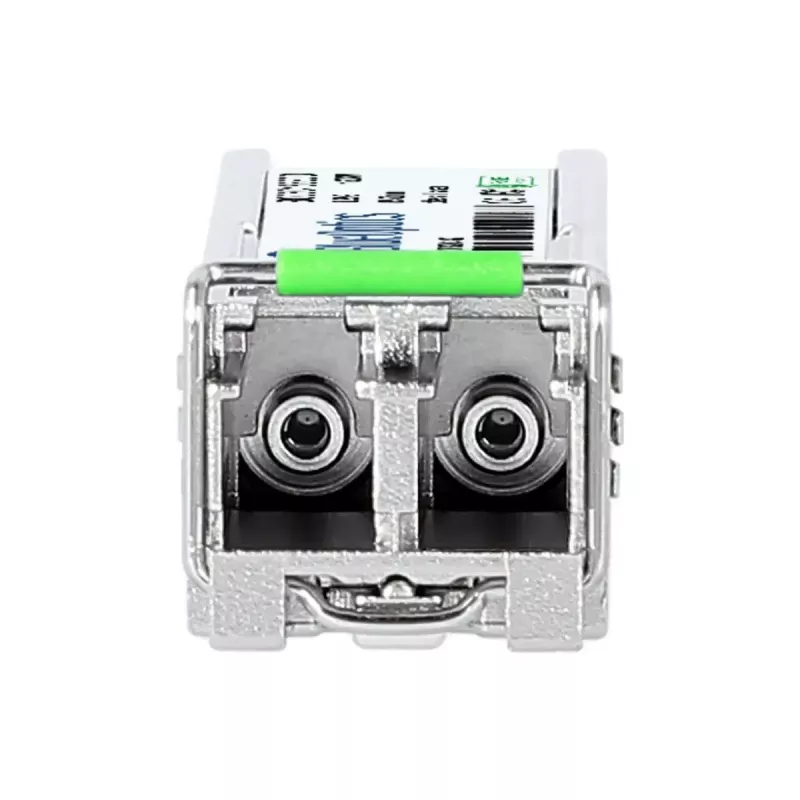

SFP-Transceiver-Modul BlueOptics SFP-76DH-BO 1250 Mbit/s 1550 nm

Das BlueOptics SFP-76DH-BO ist ein SFP-Glasfaser-Transceiver-Modul für Singlemode-Verbindungen. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s und arbeitet mit einer Wellenlänge von 1550 nm. Untergebracht in einem Metallgehäuse und mit 3,3 V Eingangsspannung betrieben, wiegt dieser kompakte Transceiver etwa 3 g und verwendet eine LC-Duplex-Schnittstelle zum gleichzeitigen Senden und Empfangen über separate Fasern. Das Modul folgt den MSA-SFP-Formfaktor-Konventionen und eignet sich für 1000BASE-ZX-Langstreckeninstallationen in Kombination mit geeigneten Singlemode-Glasfaserkabeln.

Vorteile

Das Modul bietet eine stabile 1,25-Gbit/s-Glasfaserverbindung bei 1550 nm in einem kompakten SFP-Metallgehäuse und ist kompatibel mit Geräten, die 1000BASE-ZX-SFP-Transceiver unterstützen. Gemäß MSA-Standards gefertigt, unterstützt es digitale Diagnose (DDM/DOM) zur Fernüberwachung von Versorgungsspannung, Laserstrom, Sendeleistung, Empfangsleistung und Temperatur, sofern die Host-Hardware diese Funktionen bereitstellt. Hochwertige optische Komponenten und geprüfte Kompatibilität tragen zu einer langen Betriebslebensdauer und reduziertem Wartungsaufwand bei.

Geeignet für

• Langstrecken-Singlemode-Ethernet-Verbindungen (1000BASE-ZX)
• Verbindung von Routern, Switches und Speichersystemen über Singlemode-Faser
• Glasfaser-Backbone-Segmente und Punkt-zu-Punkt-Verbindungen über große Entfernungen mit geeigneter Faser
• Umgebungen, die optische Ferndiagnose und -überwachung erfordern

Technische Daten

• Schnittstellentyp: SFP (LC-Duplex)
• Datenrate: bis zu 1250 Mbit/s (1,25 Gbit/s)
• Betriebswellenlänge: 1550 nm
• Stromversorgung: 3,3 V Eingang
• GehäVerwendung: Metall
• Gewicht: ca. 3 g
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM) gemäß SFF-8472, wenn vom Host unterstützt
• Ausgelegt für Singlemode-Faser

Verwendung

Stecken Sie das BlueOptics SFP-76DH-BO in einen SFP-Port an unterstützten Netzwerkgeräten, achten Sie auf die richtige Ausrichtung und einen festen Sitz, bis das Modul einrastet. Verbinden Sie LC-Duplex-Singlemode-Patchkabel mit den Sende- und Empfangsports und beachten Sie die korrekte Faserpolarität. Schalten Sie das Host-Gerät ein; der Verbindungsstatus sollte die entsprechende Geschwindigkeit aushandeln, wenn das angeschlossene Gerät 1000BASE-ZX unterstützt. Wenn der Host DDM/DOM unterstützt, verwenden Sie dessen Verwaltungsschnittstelle, um Echtzeit-Diagnoseparameter für Überwachung und Fehlerbehebung auszulesen.

Empfehlungen

Verwenden Sie verlustarme Singlemode-Fasern und LC-Duplex-Stecker, die für Langstreckenübertragung bei 1550 nm ausgelegt sind, um die erwartete Verbindungsentfernung und Leistung zu erreichen. Überprüfen Sie, ob die Firmware oder der Treiber der Netzwerk-Hardware SFP-Module von Drittanbietern und DDM/DOM-Zugriff unterstützt, wenn Ferndiagnose erforderlich ist. Schützen Sie die optischen Schnittstellen mit Staubkappen, wenn keine Verbindung besteht, und treffen Sie ESD-Vorsichtsmaßnahmen während der Installation.
