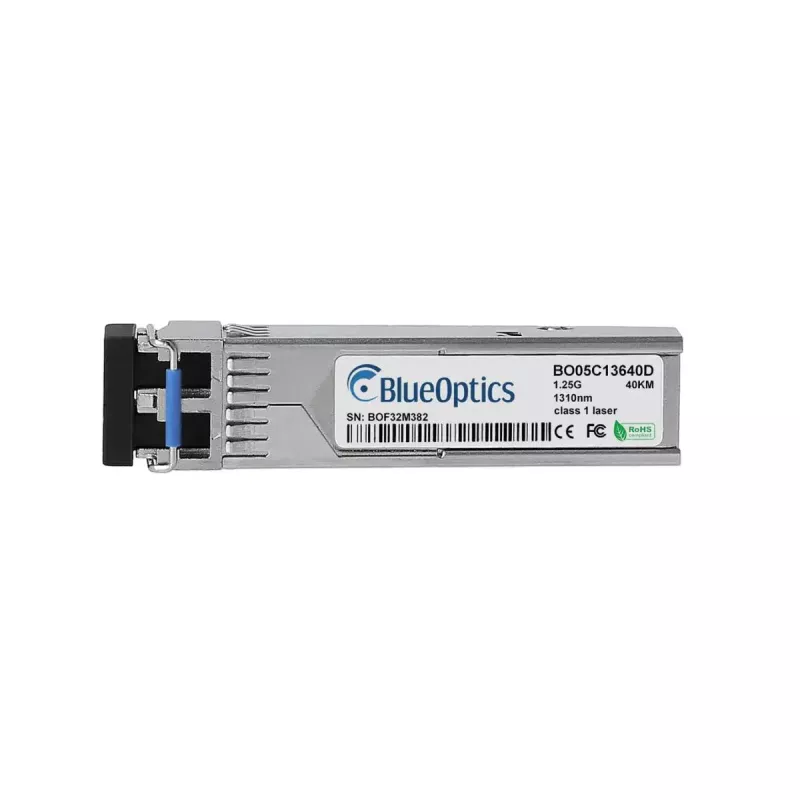

SFP-Transceiver-Modul BlueOptics SFP-7-CM-BO 1250 Mbit/s 1310 nm

Das BlueOptics SFP-7-CM-BO ist ein Glasfaser-SFP-Transceiver-Modul, das für Singlemode-Verbindungen mit einer nominalen Datenrate von 1250 Mbit/s und einer Betriebswellenlänge von 1310 nm ausgelegt ist. Das Modul hat ein Metallgehäuse, akzeptiert eine 3,3-V-Versorgung und wiegt etwa 3 g. Es verfügt über eine optische LC-Duplex-Schnittstelle und unterstützt Übertragungen über große Entfernungen auf Singlemode-Fasern bis zu etwa 40 km für Standard-1000BASE-LH-Anwendungen. Der Transceiver ist mit MSA-konformen SFP-Ports kompatibel und eignet sich für den Einbau in Switches, Router und andere Netzwerkgeräte, die SFP-1000BASE-LH-Module aufnehmen.

Vorteile

Das Modul bietet eine kompakte Metallkonstruktion für mechanische Stabilität und Wärmeableitung, einen stromsparenden Betrieb mit 3,3 V und ein geringes Gewicht, das die Handhabung und Installation vereinfacht. Durch die Verwendung einer optischen Wellenlänge von 1310 nm und einer LC-Duplex-Schnittstelle ermöglicht es gleichzeitige Sende- und Empfangskanäle für bidirektionale Glasfaserverbindungen. Der SFP-Formfaktor bietet hot-plug-fähige Bequemlichkeit und breite Kompatibilität mit Geräten, die den SFP/1000BASE-LH-MSA-Standards entsprechen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den SFP-Transceiver in einen freien SFP-Steckplatz eines kompatiblen Switches, Routers oder Medienkonverters, während das Hostgerät gemäß den Hot-Plug-Richtlinien des Herstellers eingeschaltet ist. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die TX- und RX-Ports des Moduls an und achten Sie auf die richtige Ausrichtung der Sende- und Empfangsfasern. Überprüfen Sie den Link-Status am Hostgerät und konfigurieren Sie die Schnittstelle für 1000BASE-LH oder Auto-Negotiation, wie von Ihrem Netzwerk-Setup gefordert. Wenn verfügbar, aktivieren Sie Digital Diagnostics Monitoring (DDM/DOM) im Host, um Versorgungsspannung, Temperatur und optische Leistungskennzahlen auszulesen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Duplex-Patchkabel und beachten Sie die bewährten Verfahren zur Faserbehandlung (vermeiden Sie enge Biegungen, halten Sie die Stecker sauber), um die angegebene Reichweite und Leistung zu erreichen. Stellen Sie sicher, dass das Zielgerät SFP-1000BASE-LH-Module und DDM/DOM unterstützt, wenn Sie Diagnosefunktionen nutzen möchten. Testen Sie bei langen Installationen das End-to-End-Link-Budget, um Spielraum für Steckverbinder und Spleiße sicherzustellen.
