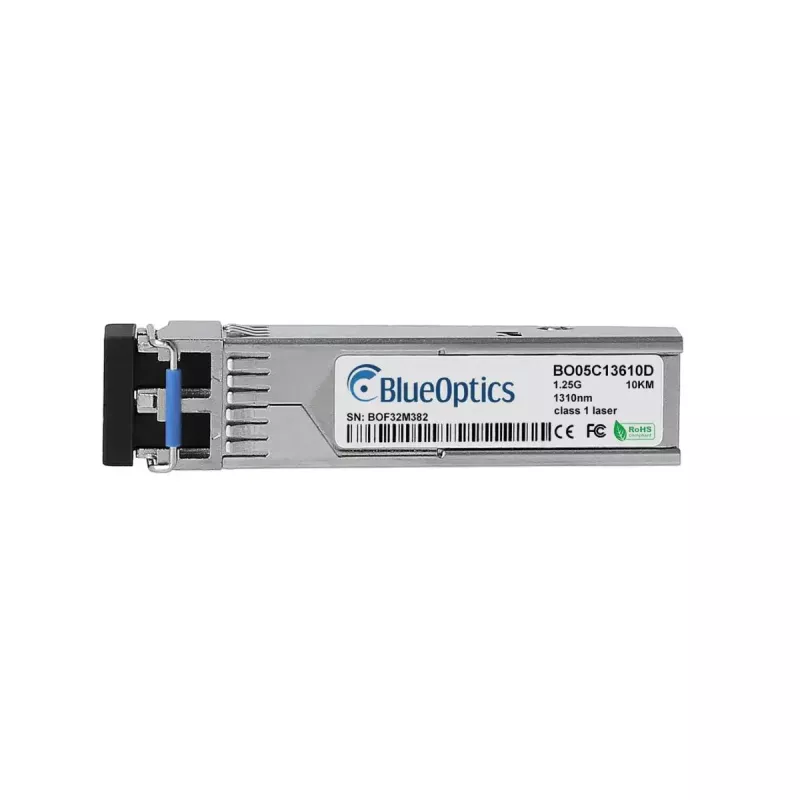

SFP-Transceiver-Modul BlueOptics SFP-6H-BO 1250 Mbit/s 1310 nm

Das BlueOptics SFP-6H-BO ist ein Single-Mode-Glasfaser-SFP-Transceiver-Modul für die Datenübertragung mit 1,25 Gbit/s (1250 Mbit/s) bei einer Wellenlänge von 1310 nm. Das kompakte Modul ist in einem Metallgehäuse untergebracht, wird mit 3,3 V betrieben, wiegt ca. 3 g und verwendet einen LC-Duplex-Stecker für den optischen Anschluss. Es implementiert die 1000BASE-LX-Funktionalität für Reichweitenverbindungen und entspricht dem MSA-Formfaktor für die Kompatibilität mit einer Vielzahl von Netzwerkhardware.

Vorteile

Der Transceiver bietet eine stabile Hochgeschwindigkeitsübertragung von bis zu 1250 Mbit/s über Singlemode-Glasfaser mit LC-Duplex-Anschluss, und sein Metallgehäuse unterstützt zuverlässige thermische Leistung und mechanischen Schutz. Die Kompatibilität mit standardmäßigen SFP-Einschüben und MSA-konformen Ports ermöglicht eine einfache Integration in Switches, Router und andere Netzwerkgeräte. Das Modul unterstützt digitale Diagnosefunktionen (DDM/DOM), sofern die Host-Hardware dies unterstützt, und ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Vorspannungsstrom, optischer Ausgangs- und Eingangsleistung sowie Temperatur.

Geeignet für

• Gigabit-Ethernet-Verbindungen über große Entfernungen (1000BASE-LX) über Singlemode-Glasfaser
• Verbindung von Switches, Routern und Speichersystemen in Unternehmensnetzwerken
• Aufrüsten oder Ersetzen von SFP-Ports in MSA-konformer Netzwerkausrüstung
• Umgebungen, die eine Fernüberwachung optischer Transceiver über DDM/DOM erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (MSA-konformer Formfaktor)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Wellenlänge (Tx/Rx): 1310 nm
• Glasfasertyp: Singlemode-Glasfaser
• Stecker: LC-Duplex
• Stromversorgung: 3,3 V Eingang
• Gehäuse: Metall
• Gewicht: 0,003 kg

Verwendung

Setzen Sie das SFP-6H-BO in einen leeren SFP-Steckplatz eines kompatiblen, ausgeschalteten oder Hot-Swap-fähigen MSA-konformen Ports gemäß den Anweisungen des Host-Geräts ein, bis es einrastet. Schließen Sie Singlemode-LC-Duplex-Patchkabel an und achten Sie auf die korrekte Sende-Empfangs-Ausrichtung an beiden Enden. Schalten Sie das Host-Gerät ein und überprüfen Sie den Verbindungsstatus in der Netzwerkgeräte-Verwaltungsoberfläche. Wenn der Host DDM/DOM unterstützt, aktivieren oder fragen Sie die Diagnoseregister ab, um Echtzeitparameter wie Versorgungsspannung, Laser-Vorspannung, optische Leistung und Temperatur zu überwachen. Befolgen Sie die Empfehlungen Ihres Geräteherstellers für den Umgang mit ESD-empfindlichen Komponenten und beachten Sie die sicheren Handhabungspraktiken für Glasfasern, um eine Augenbelastung durch Laserlicht zu vermeiden.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel und führen Sie die Fasern nach Möglichkeit durch geschützte Kabelkanäle oder Patchpanels, um eine optimale Verbindungsqualität und Reichweite zu erzielen. Überprüfen Sie vor dem Einsatz die Host-Kompatibilität und Softwareunterstützung für SFP-Module von Drittanbietern. Testen Sie Module für kritische Verbindungen vor Ort und aktivieren Sie, falls verfügbar, die DDM/DOM-Überwachung, um die optische Leistung zu verfolgen und Verschlechterungen frühzeitig zu erkennen.
