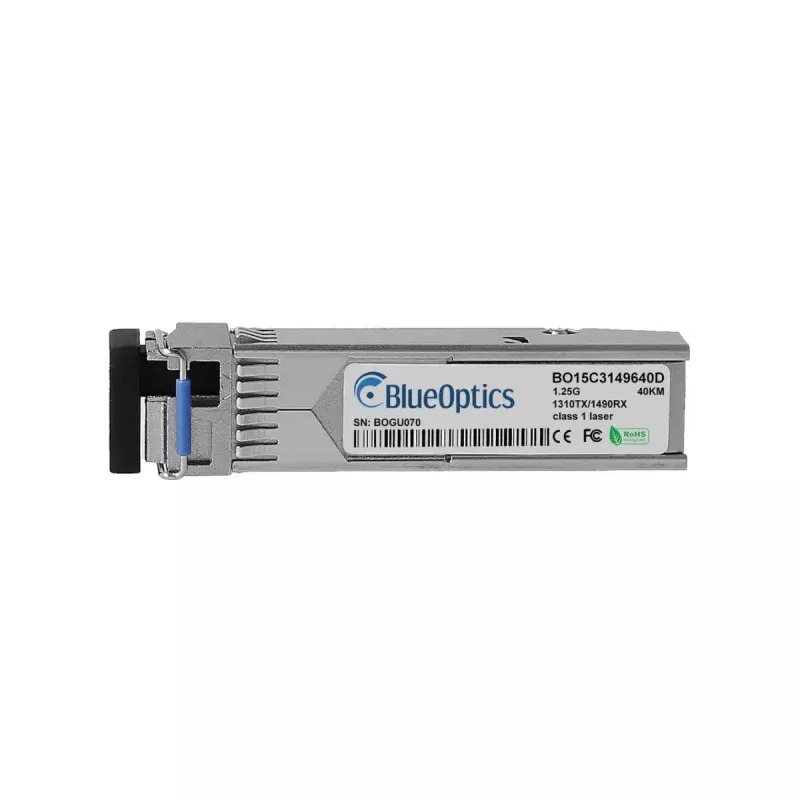

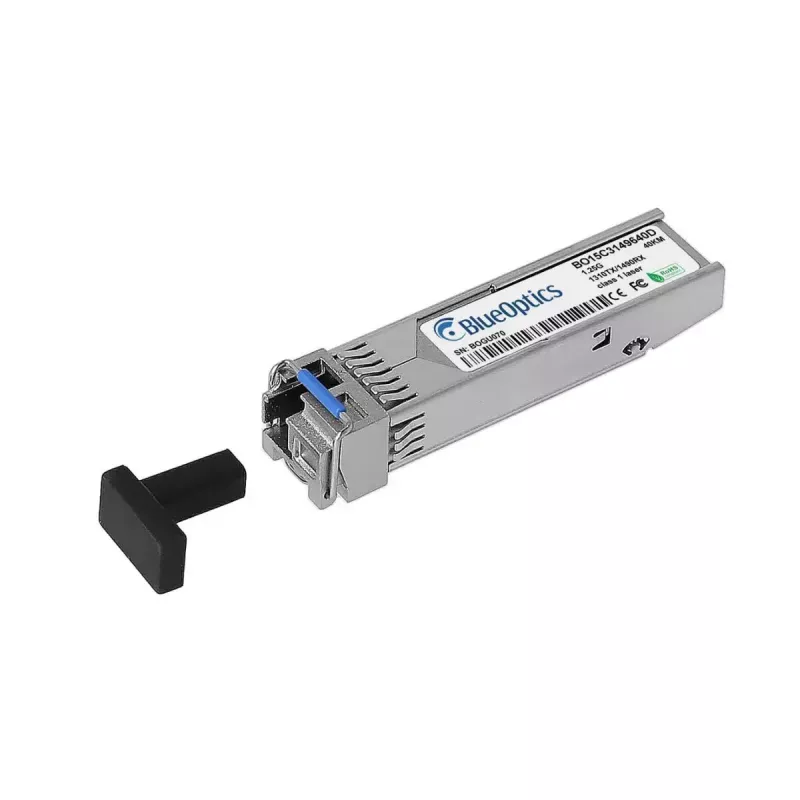

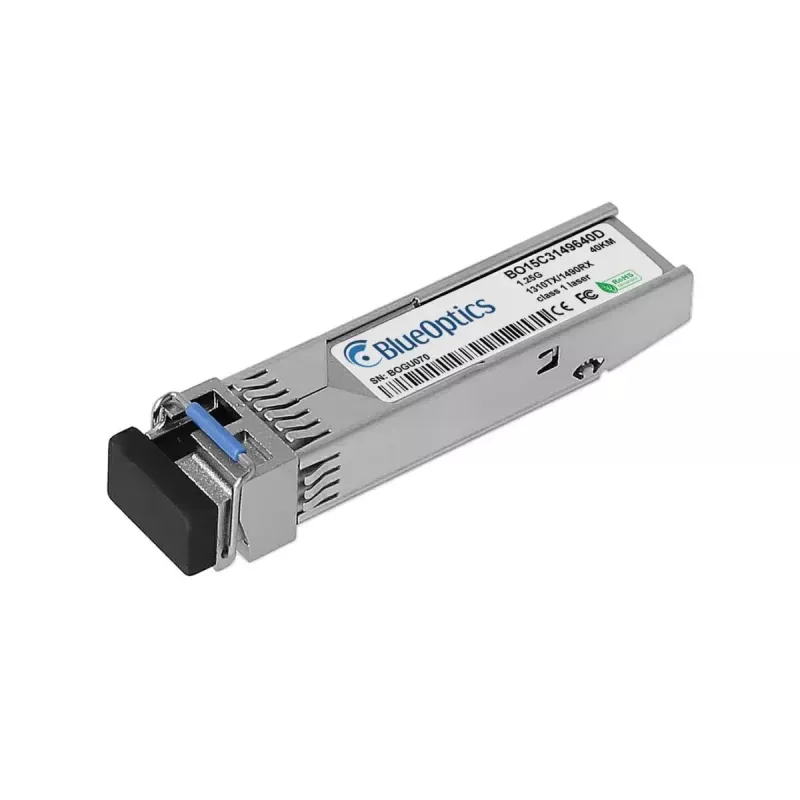

SFP-Transceiver-Modul BlueOptics SFP-1G-BX40-U-BO Glasfaser 40000 m

Das BlueOptics SFP-1G-BX40-U-BO ist ein Singlemode-Glasfaser-SFP-Transceiver, der für die unidirektionale 1000BASE-BX-U-Übertragung über große Entfernungen von bis zu 40.000 Metern entwickelt wurde. Das Modul ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 20 g und bietet eine standardisierte SFP-Schnittstelle mit LC-Simplex-Stecker, die mit MSA-konformen Ports kompatibel ist. Das Modul verwendet einen 1490-nm-Sender und einen 1310-nm-Empfänger, um optische Signale auf getrennten Wellenlängen über eine einzelne Faser zu übertragen, was Verbindungen mit großer Reichweite und geringen elektromagnetischen Störungen ermöglicht.

Vorteile

Der Transceiver unterstützt Singlemode-Verbindungen über große Entfernungen von bis zu 40 km und behält dabei ein kleines, leichtes Aluminiumgehäuse bei, das für Installationen mit hoher Dichte geeignet ist. Er ist gemäß MSA-Standards gefertigt, um mechanische und elektrische Kompatibilität mit einer Vielzahl von Netzwerkgeräten zu gewährleisten. Das Modul implementiert separate Sende- und Empfangswellenlängen für den Ein-Faser-Betrieb und unterstützt optional Digital Diagnostics Monitoring (DDM/DOM), wenn das Host-Gerät die erforderliche Schnittstelle bereitstellt, was eine Fernüberwachung von Spannung, Temperatur, Laser-Vorstrom und optischer Leistung ermöglicht.

Geeignet für

• Glasfaserverbindungen über große Entfernungen zwischen Gebäuden oder Rechenzentren
• Aufrüstung von Switches und Routern zur Unterstützung von 1000BASE-BX-U-Singlemode-Verbindungen
• Optische Backbone-Segmente in Campus- und Metropolitan-Area-Netzwerken
• Anwendungen, die geringe elektromagnetische Störungen und stabilen Durchsatz über Singlemode-Fasern erfordern

Technische Daten

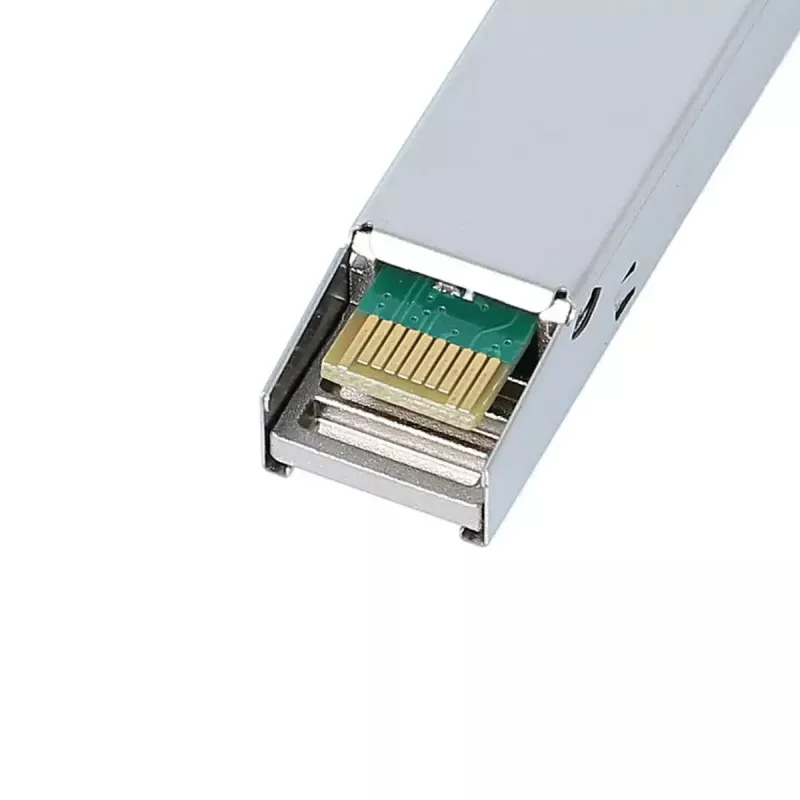

• Schnittstellentyp: SFP (MSA-konform)
• Datenrate: 1,25 Gbit/s (1000BASE-BX-U)
• Fasertyp: Singlemode-Faser
• Wellenlängen: Tx 1490 nm / Rx 1310 nm

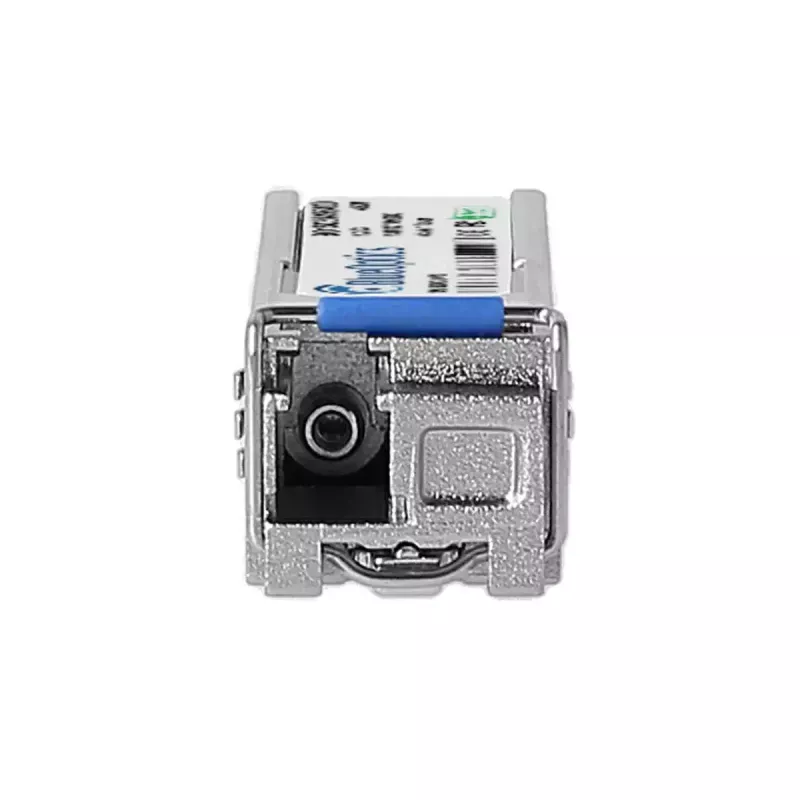

• Stecker: LC Simplex
• Maximale Reichweite: bis zu 40.000 m (40 km)
• GehäVerwendung: Aluminium
• Gewicht: ca. 0,02 kg
• Unterstützung für Digital Diagnostics Monitoring (DDM/DOM), wenn vom Host-Gerät unterstützt

Verwendung

Stecken Sie das SFP-Modul in einen freien SFP-Steckplatz eines kompatiblen Switches, Routers oder anderen Netzwerkgeräts, während das Gerät gemäß den Anweisungen des Herstellers eingeschaltet ist. Verwenden Sie ein LC-Simplex-Singlemode-Patchkabel oder ein Patchpanel, um das Modul mit dem entfernten Transceiver zu verbinden. Beachten Sie, dass dieses Modul unterschiedliche Wellenlängen zum Senden und Empfangen verwendet. Daher muss die Sende-Faser des einen Endes mit der Empfangs-Faser des anderen Endes verbunden werden. Wenn das Host-Gerät DDM/DOM unterstützt, aktivieren Sie die Diagnoseschnittstelle oder fragen Sie sie über das Gerätemanagementsystem ab, um die Betriebsparameter zu überwachen. Befolgen Sie die Anweisungen Ihres Geräteherstellers zum Hot-Plugging und zur Überprüfung der Firmware-Kompatibilität.

Empfehlungen

Kombinieren Sie das Modul für zuverlässige Verbindungen über große Entfernungen mit Singlemode-Fasern der Klasse OS2 und hochwertigen LC-Steckern, achten Sie auf die korrekte Faserpolarität (Tx↔Rx) und stellen Sie sicher, dass die Host-Hardware 1000BASE-BX-U und, falls erforderlich, DDM/DOM unterstützt. Vermeiden Sie übermäßiges Biegen der Glasfaserkabel und schützen Sie die Transceivermodule vor Staub, wenn sie nicht angeschlossen sind.
