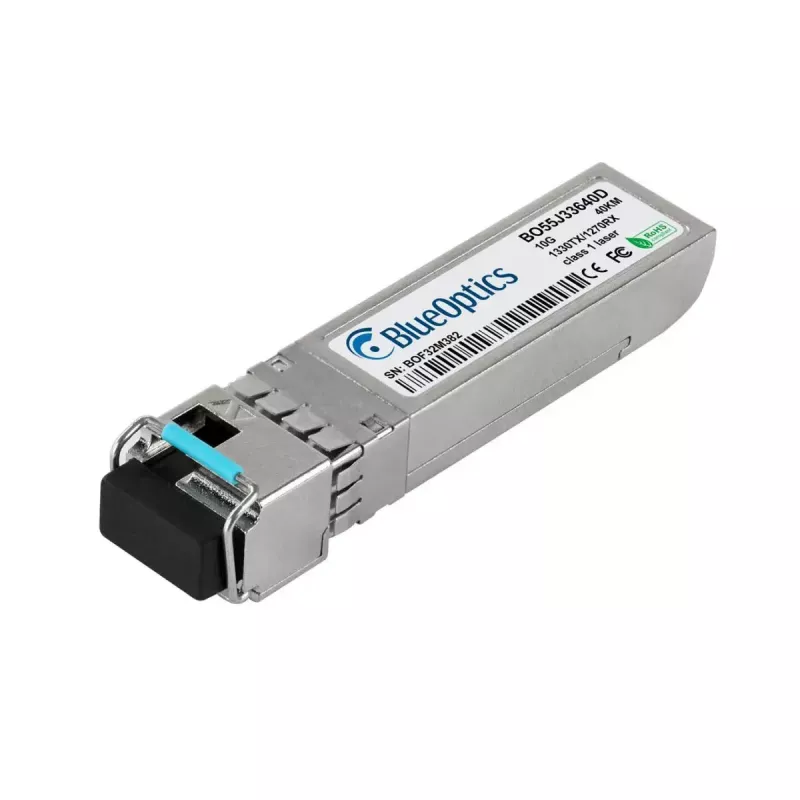

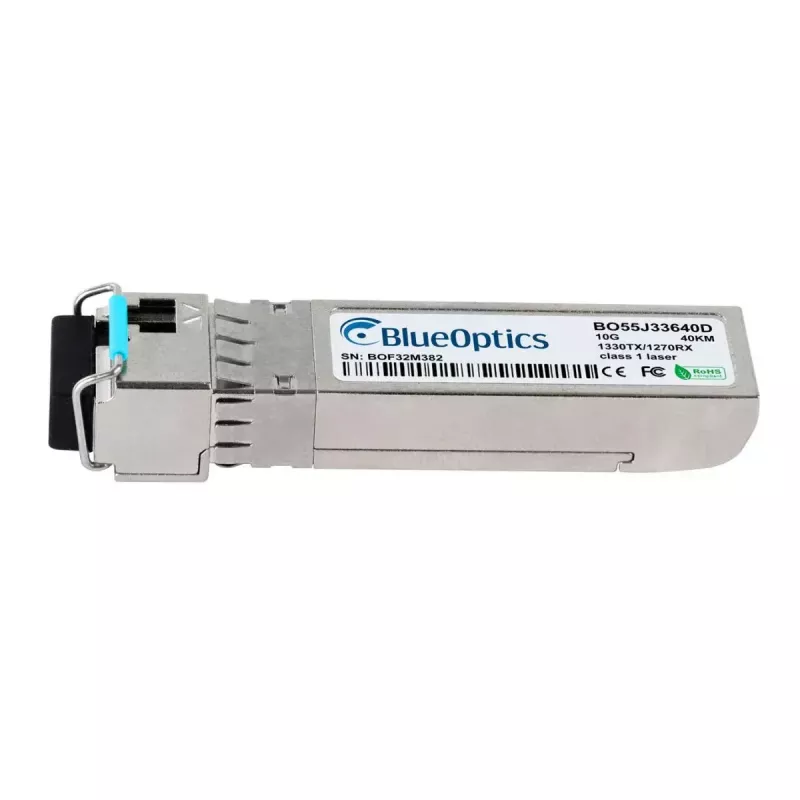

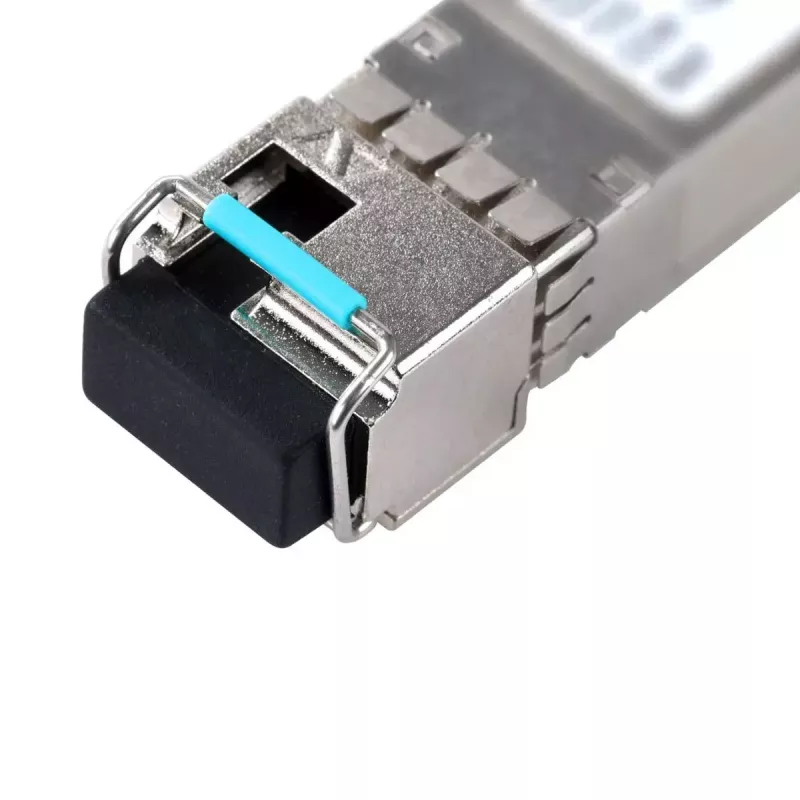

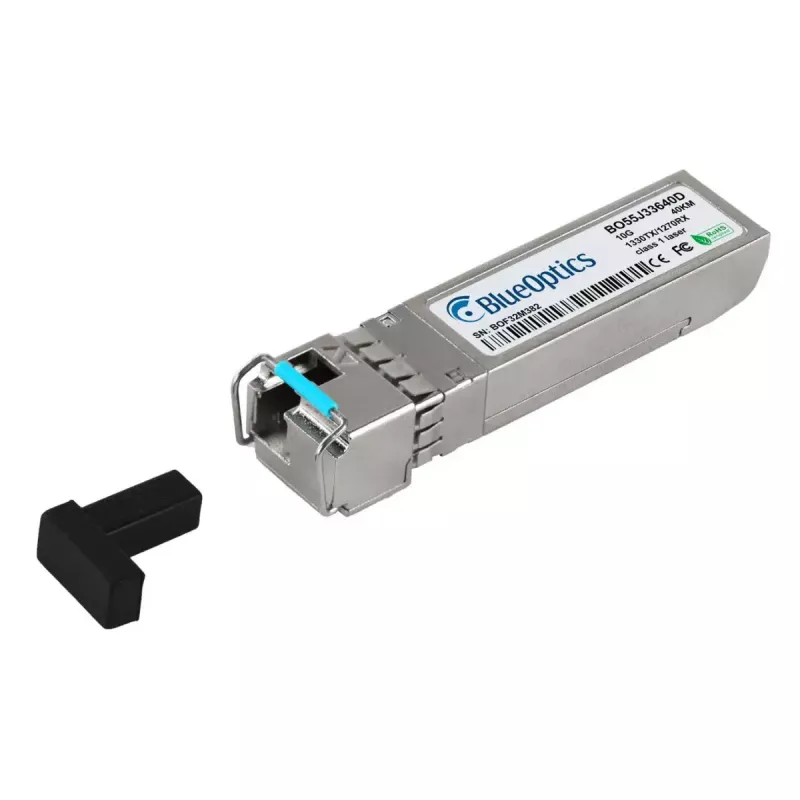

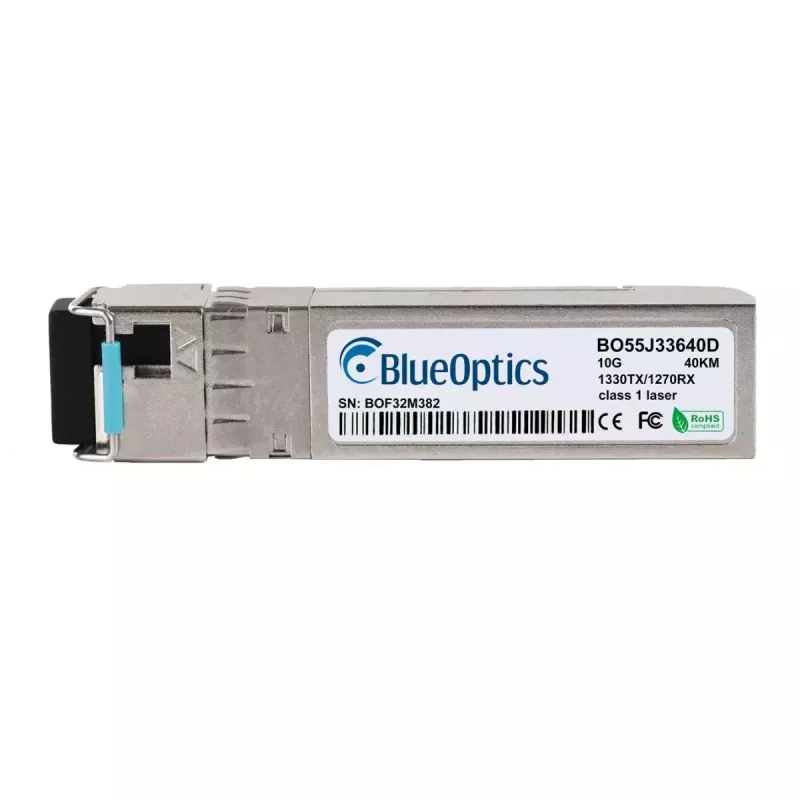

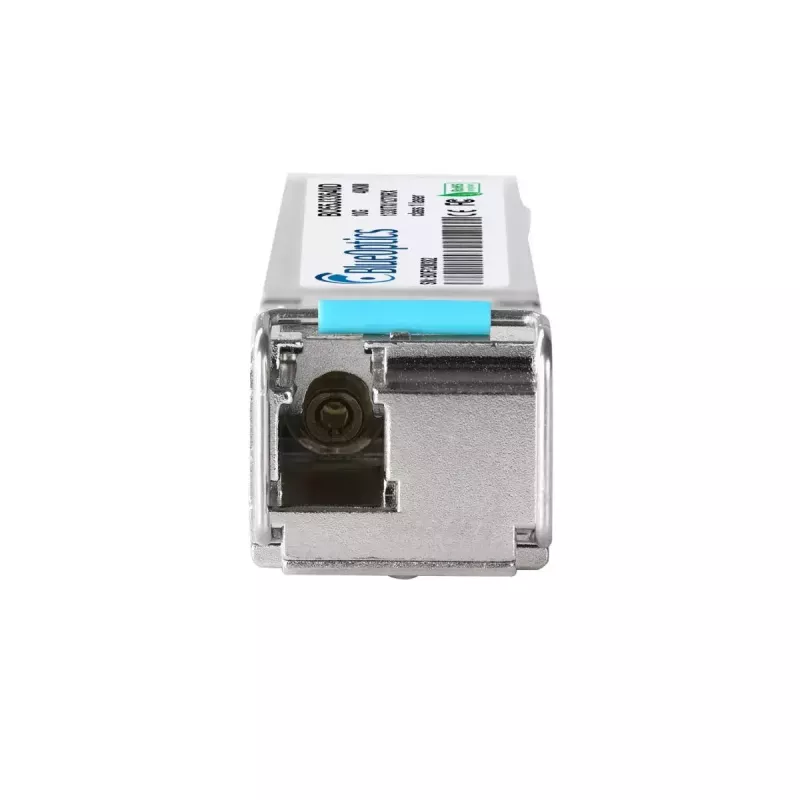

SFP-Transceiver-Modul BlueOptics SFP-10G-ER-SM1330-BIDI-BO 40000 m

Das BlueOptics SFP-10G-ER-SM1330-BIDI-BO ist ein SFP+-Glasfaser-Transceiver-Modul, das für die Langstrecken-Datenübertragung mit 10 Gbps über Singlemode-Faser ausgelegt ist. Das Modul unterstützt bidirektionale Kommunikation auf einer einzigen Faser unter Verwendung einer LC-Simplex-Steckverbinder-Topologie und ist in einem Aluminiumgehäuse untergebracht, das das Gerät leicht (ca. 20 g) und mechanisch zuverlässig für den Einbau in Netzwerk-Switches, Router und Transportgeräte macht. Der Transceiver ist für Strecken bis zu 40.000 m vorgesehen und implementiert die optischen Rollen eines Senders und Empfängers auf unterschiedlichen Wellenlängen, um den BX-D 10GBASE-Betrieb zu ermöglichen.

Vorteile

Der Transceiver bietet eine Leitungsgeschwindigkeit von 10 Gbps mit Unterstützung für Singlemode-Faserverbindungen mit großer Reichweite von bis zu 40 km. Sein Aluminiumgehäuse bietet mechanischen Schutz, während das Modul leicht bleibt, und die LC-Simplex-Schnittstelle ermöglicht bidirektionalen Betrieb auf einer einzigen Faser, um die Verkabelung zu reduzieren. Das Modul ist so konzipiert, dass es den gängigen mechanischen und optischen MSA-SFP+-Profilen entspricht und digitale Diagnosefunktionen für die Echtzeitüberwachung wichtiger Parameter enthält, wenn dies von der Host-Hardware unterstützt wird.

Geeignet für

• 10-Gbps-Uplinks mit großer Reichweite zwischen Switches und Core-Routern
• Metro- und WAN-Strecken über Singlemode-Faser
• Rechenzentrumsverbindungen, die bidirektionale Einzelfaser-Verbindungen erfordern
• Netzwerkhardware, die SFP+-Transceiver mit LC-Simplex-Steckverbindern akzeptiert

Technische Daten

• Formfaktor: SFP+
• Datenrate: 10 Gbps
• Optisches Format: 10GBASE-BX-D (bidirektional auf Singlemode-Faser)
• Wellenlängen: Sender und Empfänger auf getrennten Wellenlängen für BIDI-Betrieb
• Maximale Verbindungsentfernung: bis zu 40.000 m (40 km) über Singlemode-Faser
• Anschluss: LC Simplex
• Gehäusematerial und -farbe: Aluminium, aluminiumfarben
• Gewicht: ca. 0,02 kg
• Digitale Diagnose (DDM/DOM) Unterstützung, wenn durch Host-Hardware aktiviert

Verwendung

Stecken Sie den SFP+-Transceiver in einen geeigneten SFP+-Port eines Switches, Routers oder eines anderen kompatiblen Netzwerkgeräts gemäß den Hot-Plug-Verfahren des Anbieters. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel zwischen den Transceivern an beiden Enden der Strecke und achten Sie auf die richtige Ausrichtung für bidirektionale Wellenlängen. Überprüfen Sie den Verbindungsstatus und greifen Sie, falls auf dem Host verfügbar, auf die digitale Diagnose zu, um Versorgungsspannung, Sende-/Empfangsleistung und Temperatur zu überwachen. Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und schützen Sie die optischen Schnittstellen mit Staubkappen, wenn sie nicht angeschlossen sind.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Simplex-Patchkabel, die für Anwendungen mit großer Reichweite ausgelegt sind, um die angegebene Entfernung von 40 km zu erreichen. Stellen Sie sicher, dass das Host-Gerät den bidirektionalen 10GBASE-BX-D-Betrieb und die DDM/DOM-Funktionalität unterstützt, wenn eine Fernüberwachung erforderlich ist. Stellen Sie eine ordnungsgemäße Transceiver-Paarung und Wellenlängenanpassung an den gegenüberliegenden Enden der Strecke für einen zuverlässigen Betrieb sicher.
