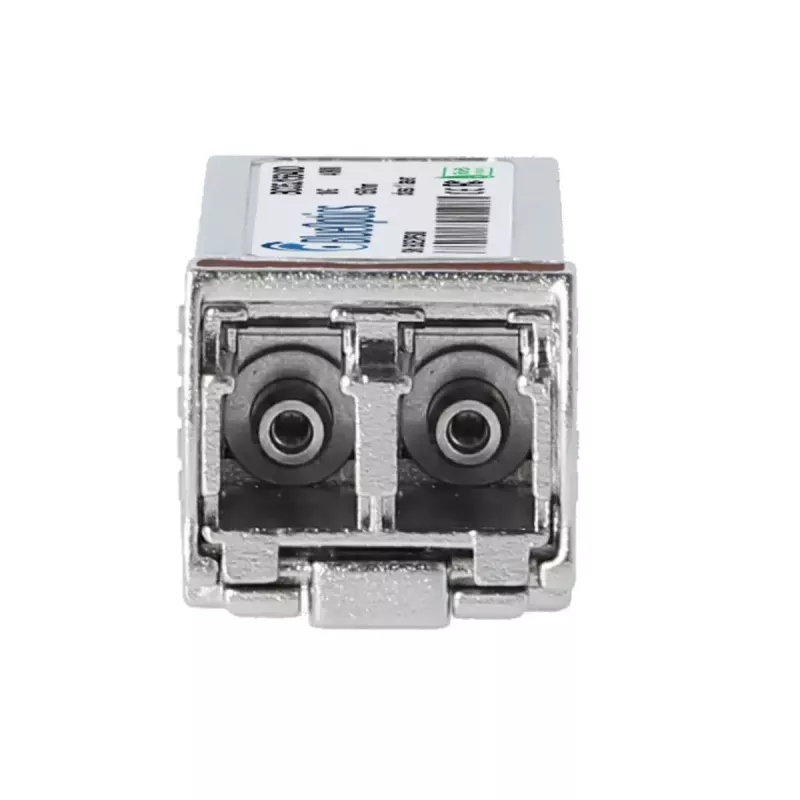

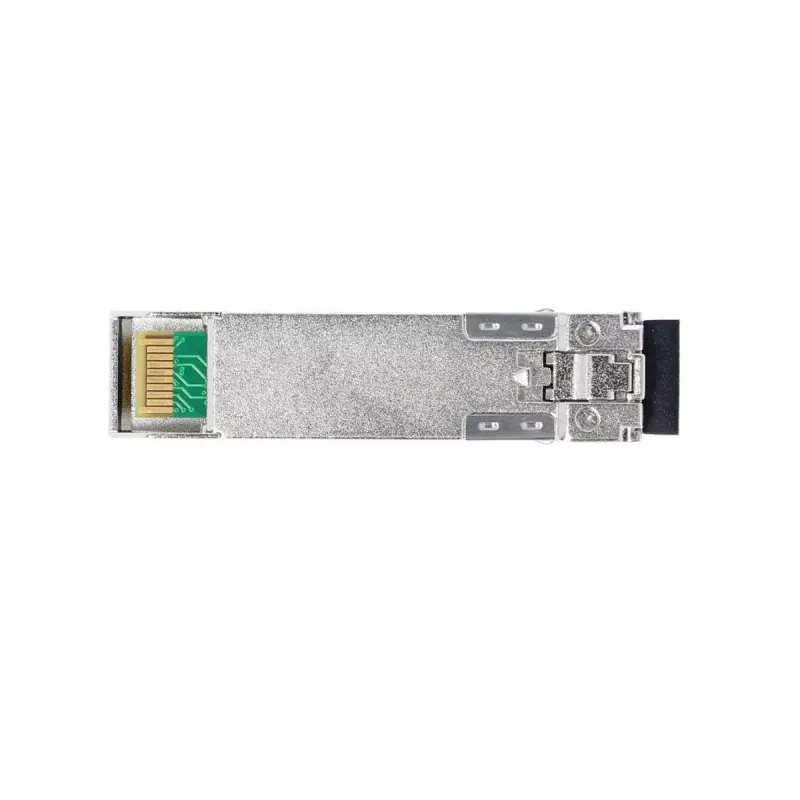

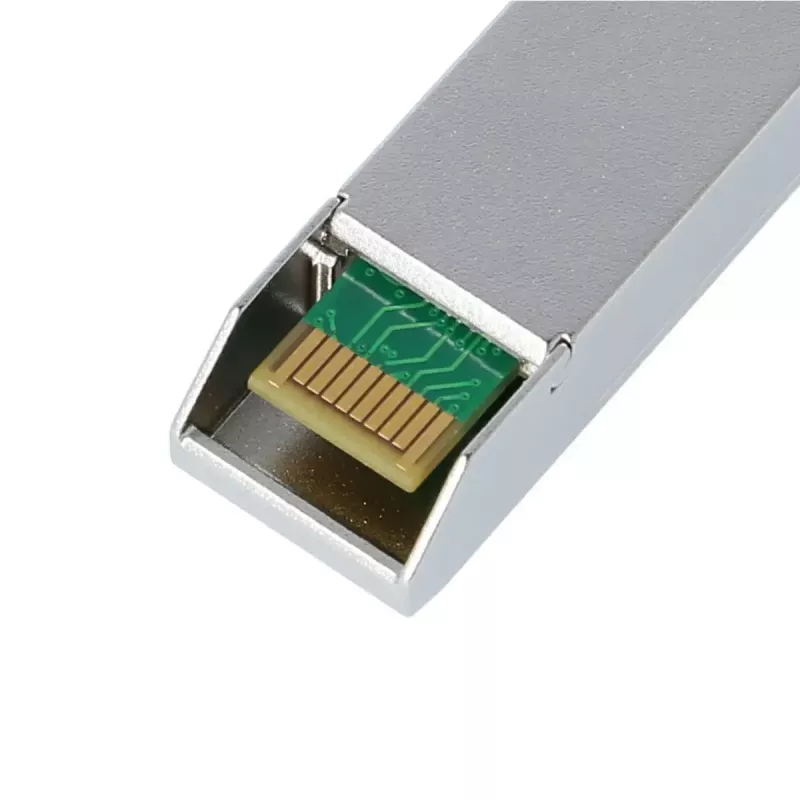

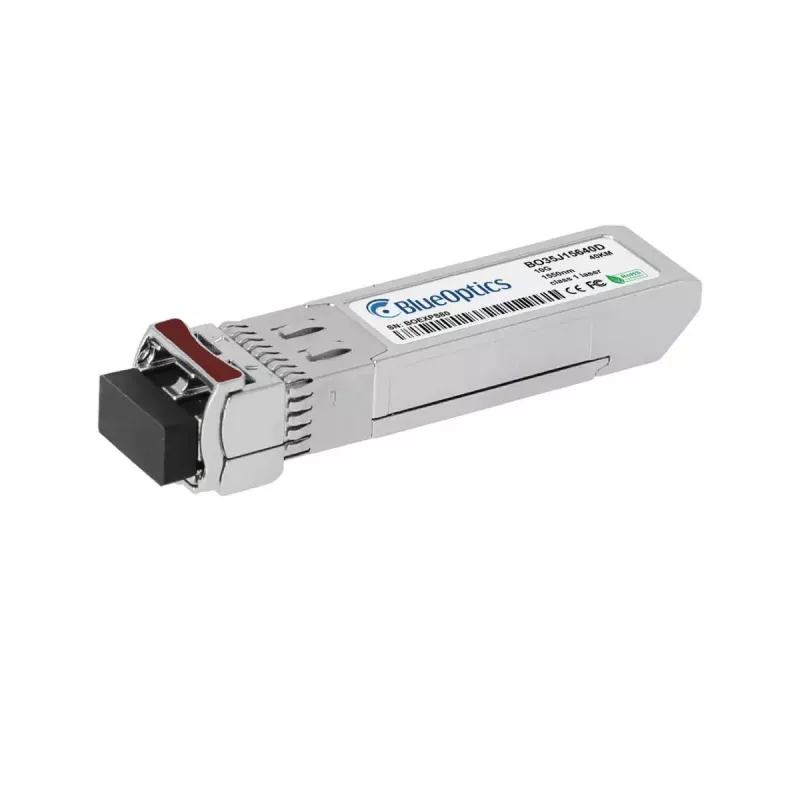

SFP-Transceiver-Modul BlueOptics SFP-10G-ER-F5-BO 10000 Mbit/s 1550 nm

Das BlueOptics SFP-10G-ER-F5-BO ist ein Singlemode-Faser-SFP+-Transceiver-Modul, das für optische 10-Gbit/s-Verbindungen entwickelt wurde. Es arbeitet mit einer Wellenlänge von 1550 nm, unterstützt 10GBASE-ER-Anwendungen und verwendet einen LC-Duplex-Steckverbinder in einem kompakten Metallgehäuse. Das Modul benötigt eine 3,3-V-Versorgung und wiegt ca. 3 g, sodass es für die Installation in Switches, Routern und anderen Netzwerkgeräten geeignet ist, die SFP+-Module aufnehmen und 10GBASE-ER-Optiken unterstützen.

Vorteile

Dieser Transceiver ermöglicht eine Singlemode-Übertragung über große Entfernungen von typischerweise bis zu 40 km und erfüllt gleichzeitig die mechanischen und elektrischen MSA-SFP+-Standards. Das Metallgehäuse bietet mechanische Robustheit und thermische Stabilität. Integrierte digitale Diagnose (DDM/DOM) ermöglicht die Echtzeitüberwachung von Parametern wie Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur, was die Fehlerbehebung und Wartung vereinfacht. Das Modul ist mit Standard-10G-Ethernet und verwandten Hochgeschwindigkeitsprotokollen kompatibel.

Geeignet für

• 10-Gbit/s-Ethernet-Verbindungen über große Entfernungen über Singlemode-Faser
• Verbindung von Rechenzentrums-Switches und -Routern
• Metro- und Campus-Backbone-Verbindungen, die 1550-nm-Optiken erfordern
• Anwendungen, die optische Ferndiagnose und -überwachung erfordern

Technische Daten

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Optische Wellenlänge: 1550 nm
• Steckverbinder: LC-Duplex
• Geeigneter Fasertyp: Singlemode-Faser
• Typische Reichweite: bis zu 40 km (abhängig von Faser und Link-Budget)
• Stromversorgung: 3,3 V Eingang
• GehäVerwendung: Metall
• Gewicht: ca. 0,003 kg
• Digitale Diagnose: DDM / DOM (MSA SFF-8472-kompatibel)

Verwendung

Installieren Sie das BlueOptics SFP-10G-ER-F5-BO in einen kompatiblen SFP+-Steckplatz gemäß den Anweisungen des Host-Hardware-Herstellers und stellen Sie sicher, dass die Geräte-Firmware Drittanbieter-10GBASE-ER-Module unterstützt. Verbinden Sie LC-Duplex-Singlemode-Patchkabel zwischen den Transceivern an jedem Verbindungsende und beachten Sie die korrekte Sende-/Empfangsausrichtung. Die Stromversorgung erfolgt über den Host-Steckplatz (3,3 V), und das Modul beginnt mit der optischen Übertragung nach der Link-Aushandlung. Verwenden Sie die Host-Management-Schnittstelle oder die DDM/DOM-Register des Moduls, um Echtzeit-Diagnoseparameter anzuzeigen.

Empfehlungen

Verwenden Sie für eine optimale Verbindungsleistung Singlemode-Fasern mit angemessener Dämpfung und Spleißqualität, verlegen Sie Fasern so, dass enge Biegungen vermieden werden, und wählen Sie LC-Duplex-Patchkabel, die für die 1550-nm-Übertragung über große Entfernungen ausgelegt sind. Überprüfen Sie, ob das Host-System DDM/DOM unterstützt und ob die Firmware-Einstellungen bei Bedarf Drittanbieter-SFP+-Module zulassen. Wenn maximale Reichweite erforderlich ist, überprüfen Sie das Link-Budget und erwägen Sie gegebenenfalls den Einsatz von Verstärkung oder Dispersionskompensation, falls dies in Ihrem Netzwerkdesign empfohlen wird.
