SFP Transceiver Modul BlueOptics SFP-10G-BX10-U-CM-BO 10000 Mbit/s

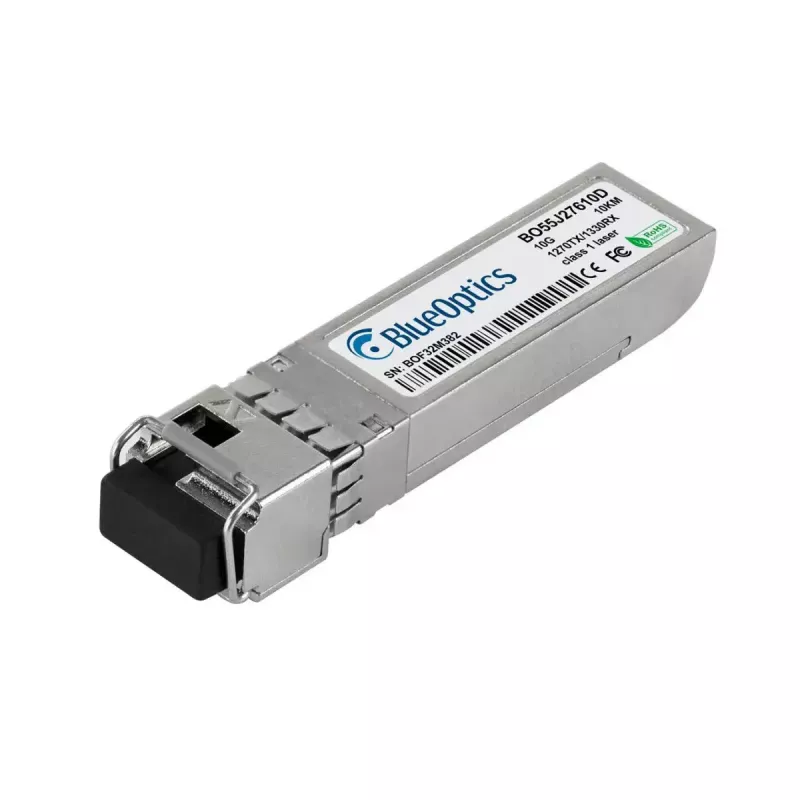

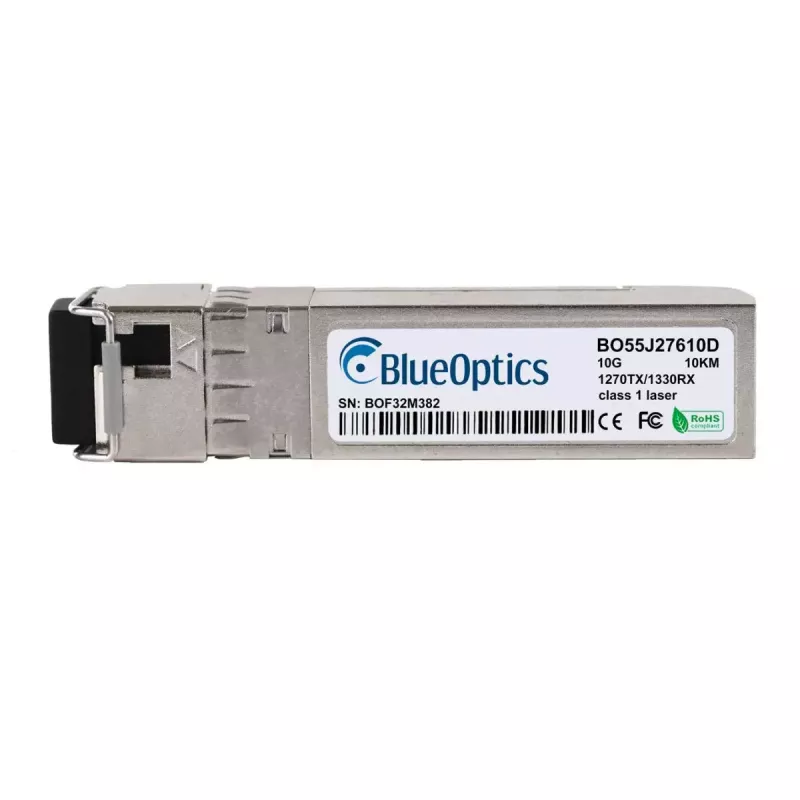

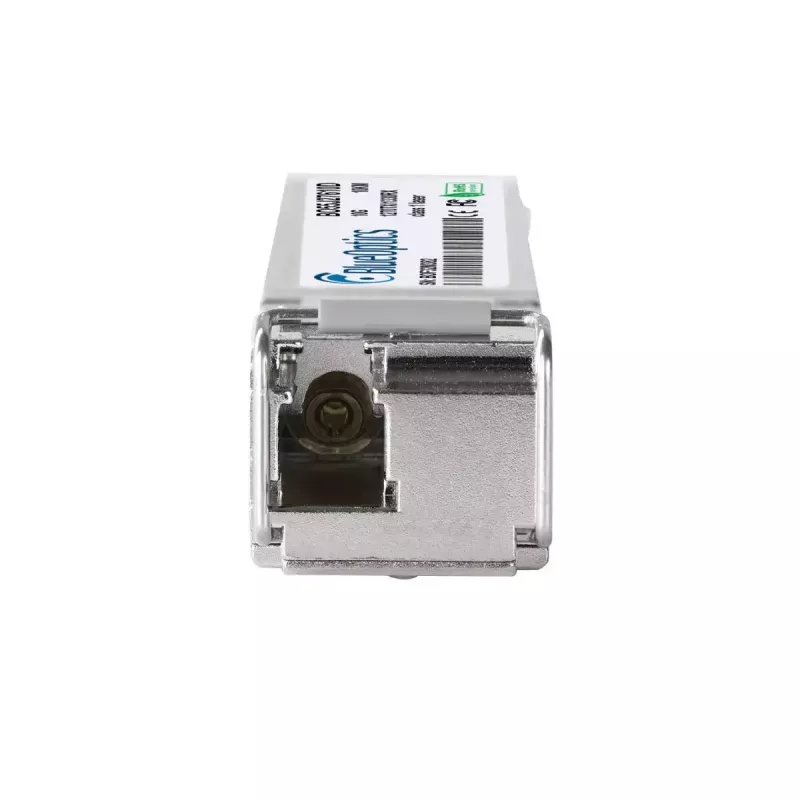

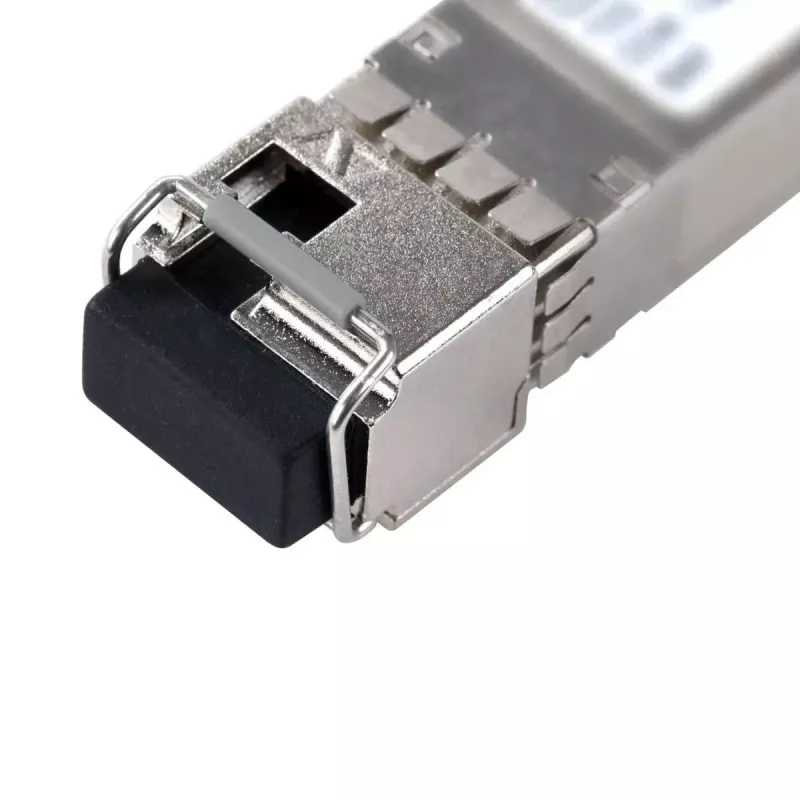

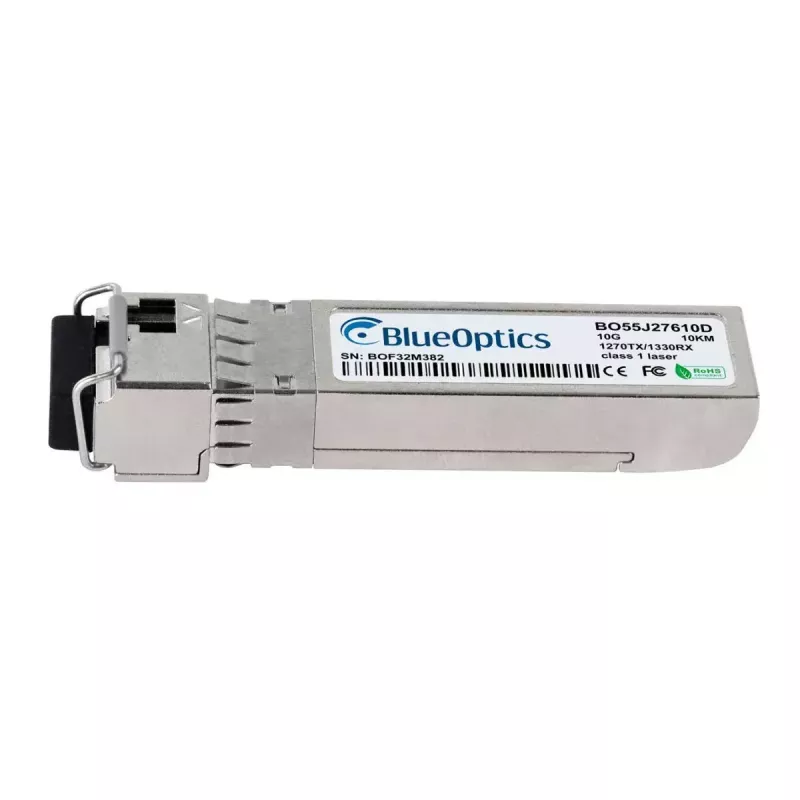

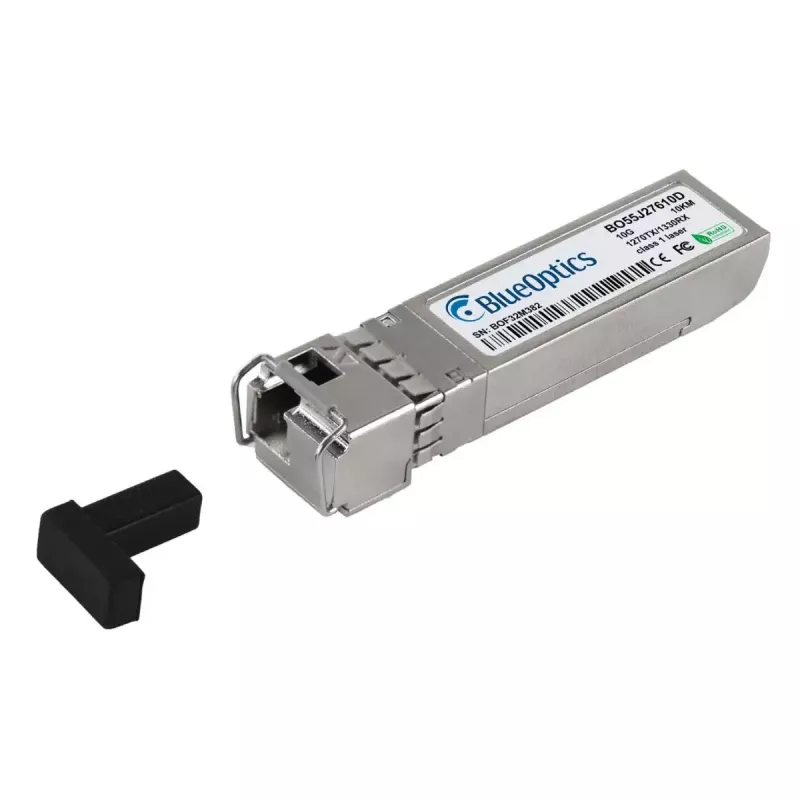

Das BlueOptics SFP-10G-BX10-U-CM-BO ist ein Glasfaser-SFP+-Transceiver-Modul, das für optische 10-Gbit/s-Verbindungen entwickelt wurde. Es wird in einem silbernen Metallgehäuse geliefert, wiegt 20 g und wird mit einer 3,3-V-Versorgung betrieben. Das Modul implementiert eine bidirektionale 10GBASE-BX-U-Verbindung über LC-Simplex-Steckverbindungen auf Singlemode-Fasern, mit separaten Sende- und Empfangswellenlängen für den Ein-Faser-Betrieb. Der Transceiver unterstützt Standard-SFP+-Schnittstellen und ist für den Einsatz in Netzwerkgeräten vorgesehen, die MSA-kompatible SFP+-Module akzeptieren.

Vorteile

Das Modul bietet einen kompakten MSA-konformen SFP+-Formfaktor, der Datenübertragungsraten von bis zu 10 000 Mbit/s und Singlemode-Faserübertragung unterstützt und damit große Reichweiten ermöglicht. Sein Metallgehäuse sorgt für mechanische Robustheit und EMI-Abschirmung, während die niedrige Betriebsspannung von 3,3 V die Kompatibilität mit gängigen Switch- und Router-Ports gewährleistet. Die LC-Simplex-Schnittstelle des Transceivers und der bidirektionale Ein-Faser-Betrieb reduzieren den Verkabelungsaufwand im Vergleich zu Dual-Faser-Lösungen.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie das SFP-10G-BX10-U-CM-BO-Modul in einen kompatiblen SFP+-Steckplatz an einem Switch, Router oder Speichergerät ein und achten Sie auf die korrekte Ausrichtung, bis es einrastet. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel zwischen diesem Transceiver und dem entfernten Transceiver; beachten Sie die Ausrichtung von Sende- und Empfangsport, um die bidirektionalen Wellenlängen der Einzelfaser zu erfüllen. Überprüfen Sie, ob das Host-Gerät das Modul erkennt und die Port-Einstellungen (Geschwindigkeit/Auto-Negotiation) den Netzwerkanforderungen entsprechen. Falls der Host Digital Diagnostics Monitoring (DDM/DOM) unterstützt, aktivieren oder fragen Sie dies ab, um Echtzeit-Status wie Versorgungsspannung, Laser-Bias-Strom, optische Leistung und Temperatur zu erhalten.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Simplex-Patchkabel und beachten Sie eine ordnungsgemäße Faserhandhabung, um die erwartete Reichweite und Signalintegrität zu gewährleisten. Stellen Sie sicher, dass das Host-Gerät DDM/DOM unterstützt, bevor Sie sich auf Diagnosedaten verlassen. Befolgen Sie die Herstelleranweisungen zum Ein- und Ausbau und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver.
