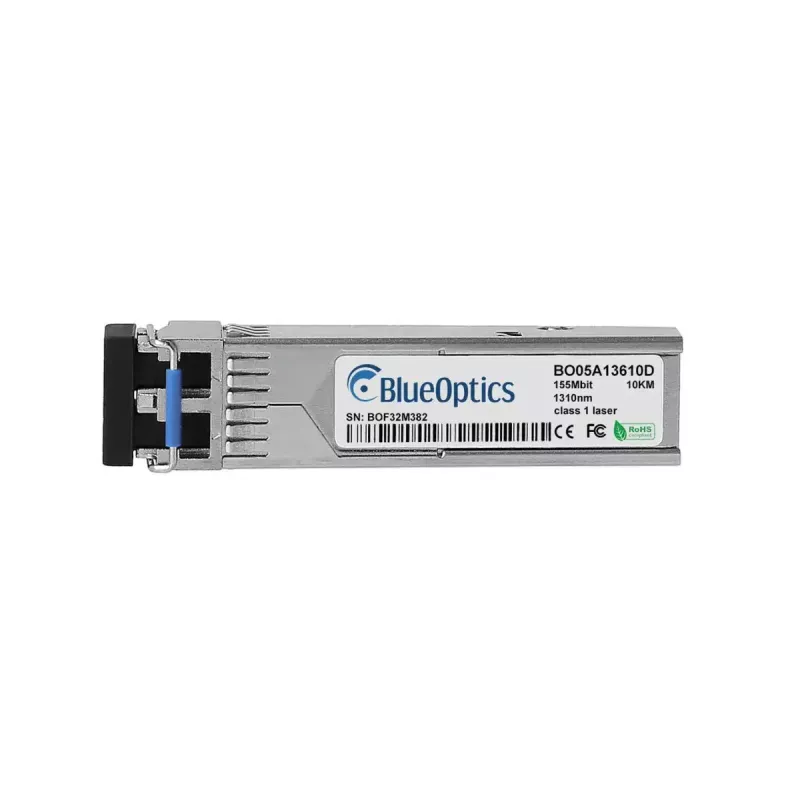

SFP-Transceiver-Modul BlueOptics ONS-SE-100-LX10-BO 155 Mbit/s 1310 nm

Das BlueOptics ONS-SE-100-LX10-BO SFP-Transceiver-Modul ist für Glasfaseranschlüsse im kompakten SFP-Formfaktor ausgelegt. Es unterstützt eine maximale Datenübertragungsrate von 155 Mbit/s und arbeitet bei einer Wellenlänge von 1310 nm über eine LC-Duplex-Schnittstelle. Das Modul ist für die Interoperabilität mit gängigen Hardware-Plattformen ausgelegt, die MSA-konforme SFP-Module akzeptieren, und erfüllt die Normen CE, FCC und RoHS. Mit einer mittleren Betriebsdauer zwischen Ausfällen (MTBF) von ca. 3.000.000 Stunden bietet es eine zuverlässige optische Verbindung für 100BASE-LX-Anwendungen über Singlemode-Glasfaser.

Vorteile

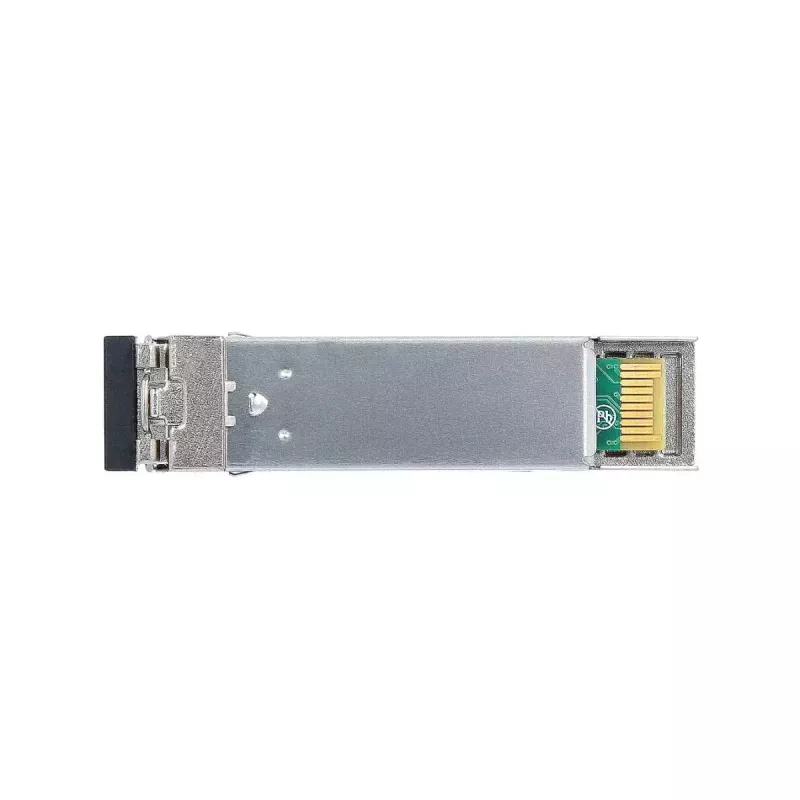

Der Transceiver bietet eine standardisierte SFP-Schnittstelle in einem kompakten silbernen Gehäuse, die einen einfachen Hot-Plug-Austausch und eine breite Herstellerkompatibilität ermöglicht, wenn er in Geräten verwendet wird, die MSA-SFP-Module unterstützen. Mit einer Betriebswellenlänge von 1310 nm und einer Datenübertragungsrate von 155 Mbit/s bietet er eine stabile optische Übertragung über LC-Duplex-Anschlüsse. Das Modul verfügt über eine digitale Diagnoseüberwachung (DDM/DOM) für die Echtzeitmeldung von Parametern wie Versorgungsspannung, Laserstrom, optischer Leistung und Temperatur, sofern vom Hostgerät unterstützt. Das Modul wird nach Industriestandards gefertigt und ist für eine lange Lebensdauer und gleichbleibende Leistung in Netzwerkumgebungen ausgelegt.

Geeignet für

• 100BASE-LX-Glasfaser-Uplinks zwischen Switches und Routern
• Verbindung von Speichersystemen und Netzwerkgeräten über Singlemode-Glasfaser
• Ersatz oder Aufrüstung von SFP-Ports in MSA-konformen Netzwerkgeräten
• Einsatz in Mess- und Überwachungsgeräten, die LC-Duplex-SFP-Module akzeptieren

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-Factor Pluggable)
• Maximale Datenrate: 155 Mbit/s
• Wellenlänge: 1310 nm (Senden und Empfangen)

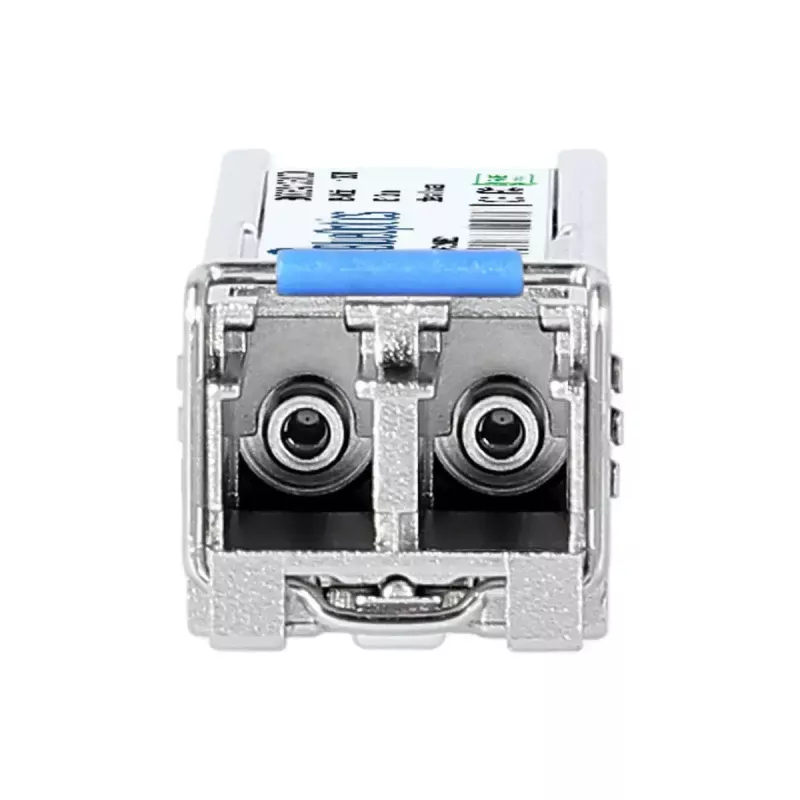

• Anschlusstyp: LC-Duplex
• Typische Anwendung: 100BASE-LX optische Verbindung
• Mittlere Betriebsdauer zwischen Ausfällen (MTBF): ~3.000.000 Stunden
• Farbe/Oberfläche: Silber
• Gewicht: 0,02 kg

Verwendung

Installieren Sie das BlueOptics SFP-Modul in einen leeren SFP-Port auf kompatibler Netzwerkhardware, während das Gerät gemäß den Anweisungen des Host-Herstellers für Hot-Swap-Module eingeschaltet ist. Schließen Sie ein LC-Duplex-Singlemode-Glasfaser-Patchkabel an die LC-Ports des Moduls an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus auf dem Hostgerät und aktivieren oder überwachen Sie gegebenenfalls die DDM/DOM-Funktionen über die Host-Verwaltungsschnittstelle, um die Betriebsparameter zu prüfen. Befolgen Sie die Richtlinien des Geräteherstellers für den Umgang mit ESD-empfindlichen Komponenten und die Reinigung der Glasfaserstecker vor dem Einstecken.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel, die auf das optische Budget und die Entfernungsanforderungen für 100BASE-LX-Verbindungen abgestimmt sind, und stellen Sie sicher, dass das Hostgerät SFP-Module mit DDM/DOM unterstützt, falls Diagnosefunktionen erforderlich sind. Lagern und handhaben Sie das Modul unter ESD-sicheren Bedingungen und halten Sie die Steckerendflächen sauber, um die Verbindungsqualität zu erhalten.
