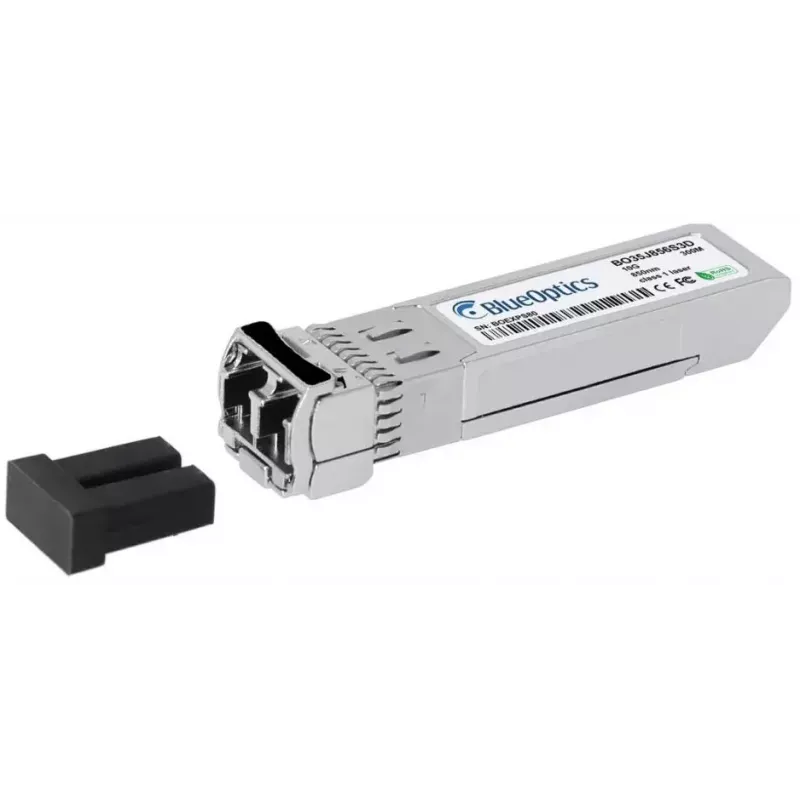

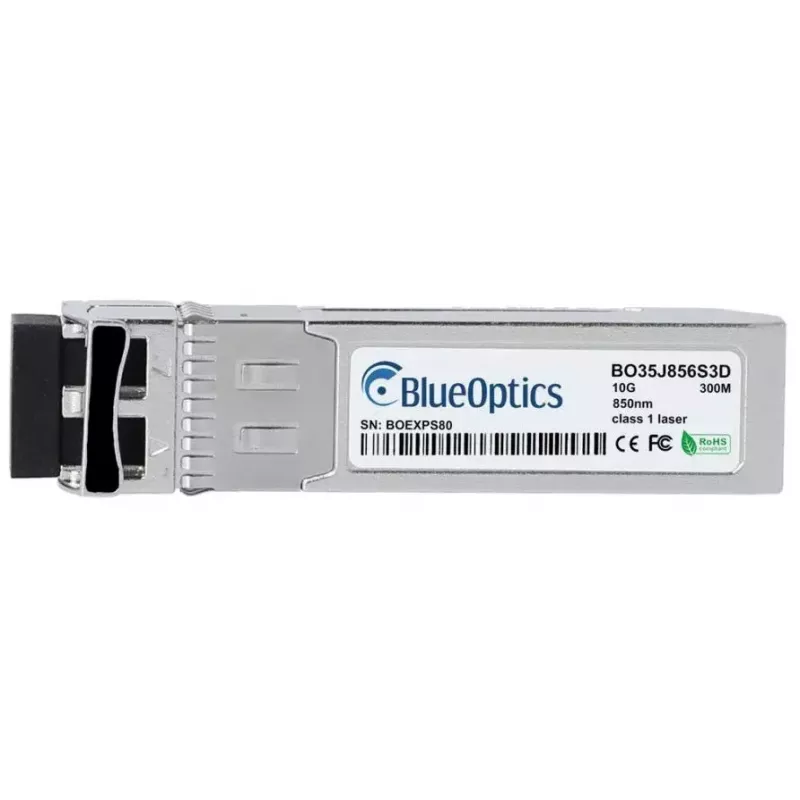

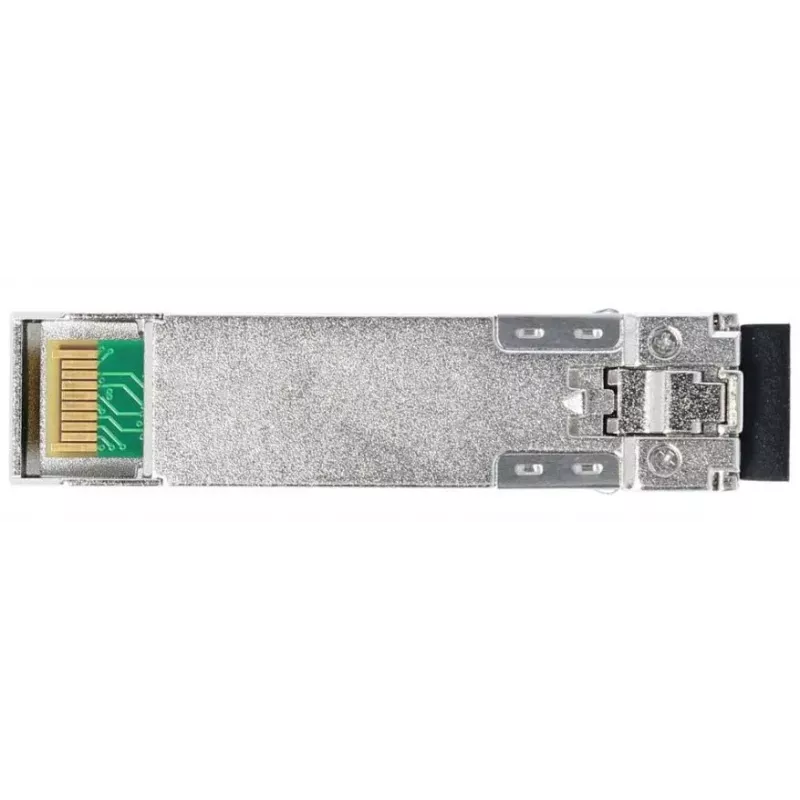

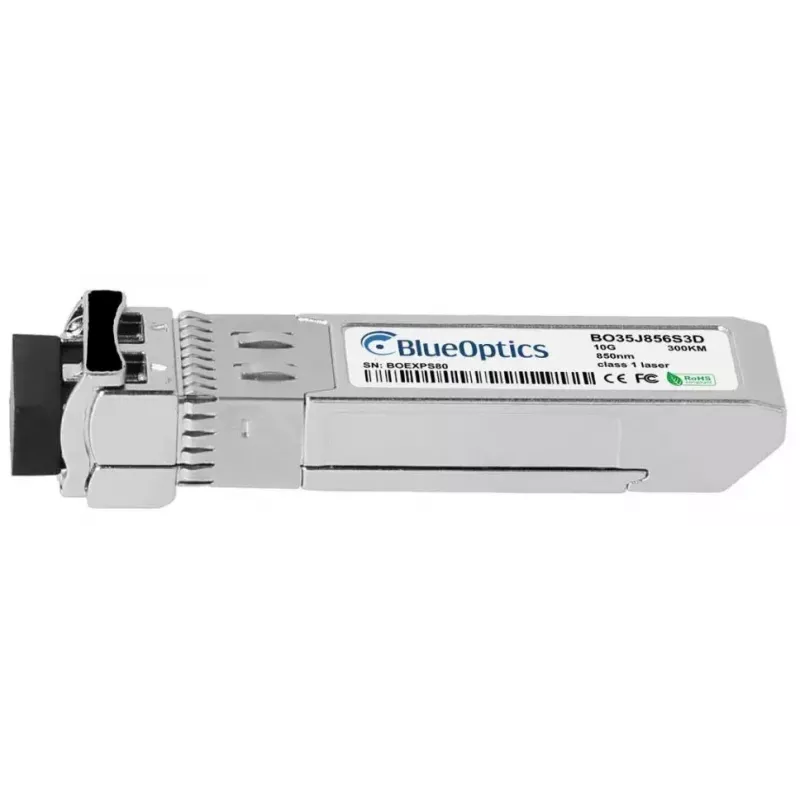

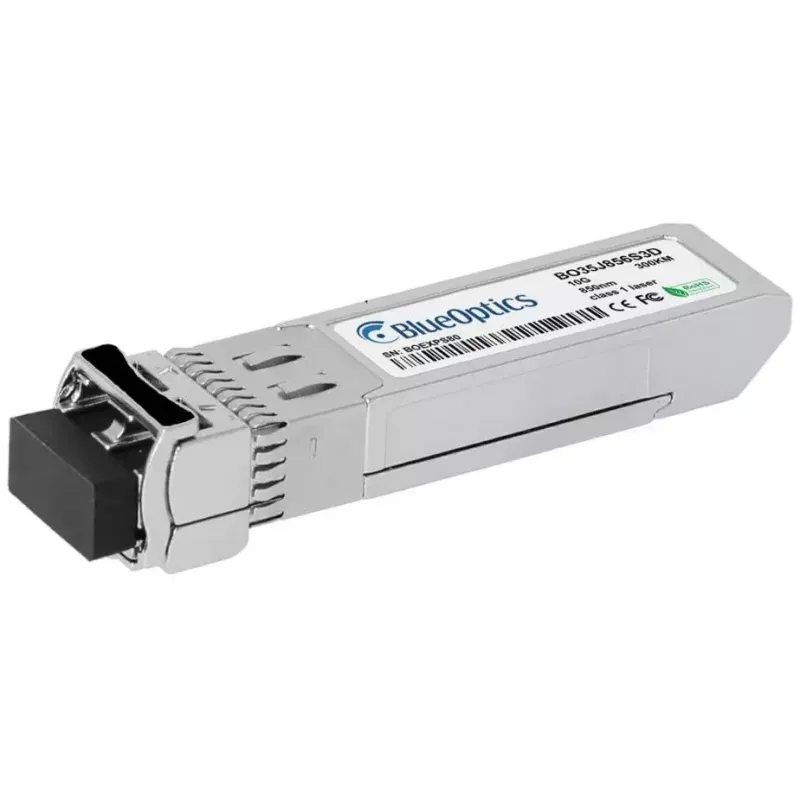

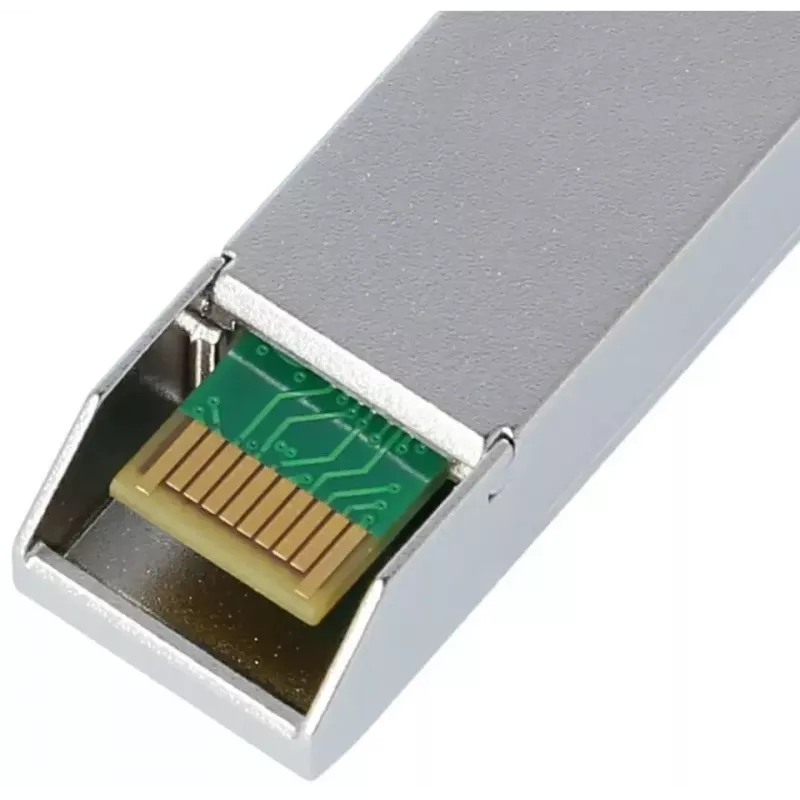

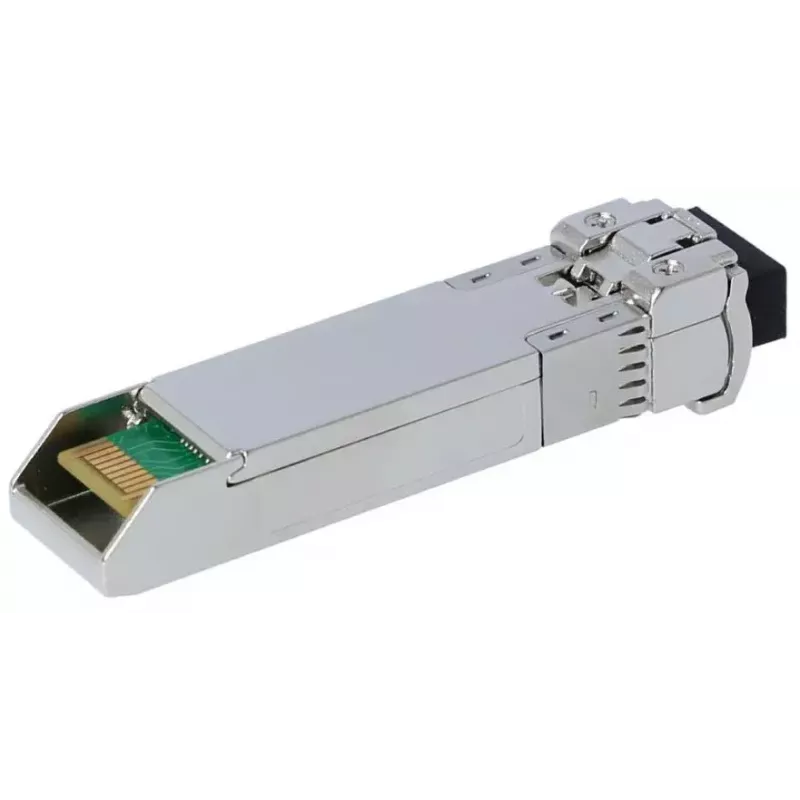

SFP+ Transceiver-Modul BlueOptics AFBR-709SMZ-SF1-BO 300m Aluminium

Das BlueOptics AFBR-709SMZ-SF1-BO ist ein 10G SFP+ Glasfaser-Transceiver-Modul, das für Kurzstrecken-Multimode-Faserverbindungen bis zu 300 Metern ausgelegt ist. Untergebracht in einem Aluminiumgehäuse mit einem Gewicht von etwa 20 Gramm, unterstützt dieses Modul 10GBASE-SR-Übertragung mit 850 nm VCSEL-Optik und einem LC-Duplex-Stecker gemäß MSA-Standards. Es ist kompatibel mit Hardware-Plattformen, die Avago AFBR-709SMZ-SF1-ähnliche Module akzeptieren, und unterstützt gängige Protokolle wie Ethernet und Fibre Channel over Ethernet mit Datenraten bis zu 10 Gbit/s.

Vorteile

Das Modul vereint einen kompakten SFP+-Formfaktor mit einem Aluminiumgehäuse für mechanische Robustheit und thermische Leistungsfähigkeit und bleibt dabei leicht für eine einfache Installation. Es implementiert branchenübliche elektrische und optische Schnittstellen und ermöglicht so eine breite Anbieterkompatibilität, wenn es in Systemen verwendet wird, die Avago AFBR-709SMZ-SF1-kompatible Transceiver unterstützen. Integrierte digitale Diagnosefunktionen (DDM/DOM) bieten Echtzeitüberwachung von Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur, um Wartung und Fehlersuche zu vereinfachen.

Geeignet für

• Kurzstrecken-10G-Verbindungen über Multimode-Faser (bis zu 300 m)
• Rechenzentrums-Top-of-Rack-Switches und -Router mit SFP+-Ports
• Storage Area Networks und Server-Verbindungen mit 10GBASE-SR
• Verbindungen zwischen Switches, Patchpanels und optischen Verteilern

Wichtige Spezifikationen

• Formfaktor: SFP+
• Wellenlänge: 850 nm (VCSEL-Sender und -Empfänger)
• Maximale Entfernung: bis zu 300 Meter auf Multimode-Faser

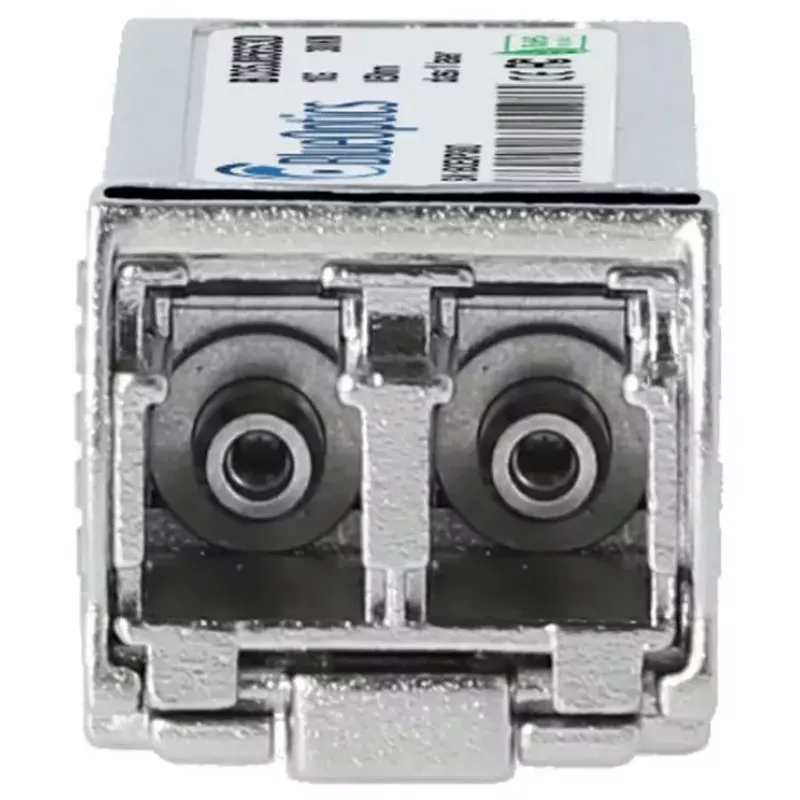

• Steckertyp: LC-Duplex
• Unterstützte Datenrate: bis zu 10 Gbit/s (10GBASE-SR)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg
• Digitale Diagnose: DDM/DOM (MSA SFF-8472-kompatibel)

Verwendung

Setzen Sie den Transceiver in einen SFP+-Port ein, wobei die Modulverriegelung auf den Host-Port ausgerichtet ist. Schließen Sie ein LC-Duplex-Multimode-Patchkabel an das Modul an und beachten Sie die richtige Sende-/Empfangsausrichtung. Stellen Sie sicher, dass die Firmware des Host-Geräts Avago AFBR-709SMZ-SF1-kompatible SFP+-Module unterstützt, und aktivieren Sie DDM/DOM in der Host-Software, falls Diagnosen benötigt werden. Überprüfen Sie nach dem Einsetzen den Verbindungsstatus und die ausgehandelte Geschwindigkeit am Host-Gerät und bestätigen Sie die optische Leistung und Signalintegrität über die DDM-Parameter, sofern verfügbar.

Empfehlungen

Verwenden Sie OM3/OM4-Multimode-Faser für optimale Reichweite und Reserve bei 10 Gbit/s, halten Sie die Steckerstirnflächen vor dem Verbinden sauber und inspiziert und vermeiden Sie übermäßiges Biegen oder Zugbelastung der Faserkabel. Wenn Interoperabilität entscheidend ist, validieren Sie das Modul im spezifischen Switch- oder Router-Modell vor dem großflächigen Einsatz und überwachen Sie die DDM-Werte, um frühzeitige Anzeichen einer Verschlechterung zu erkennen.
