SFP-Transceiver-Modul BlueOptics 943 974-001-BO 1250 Mbit/s Glasfaser

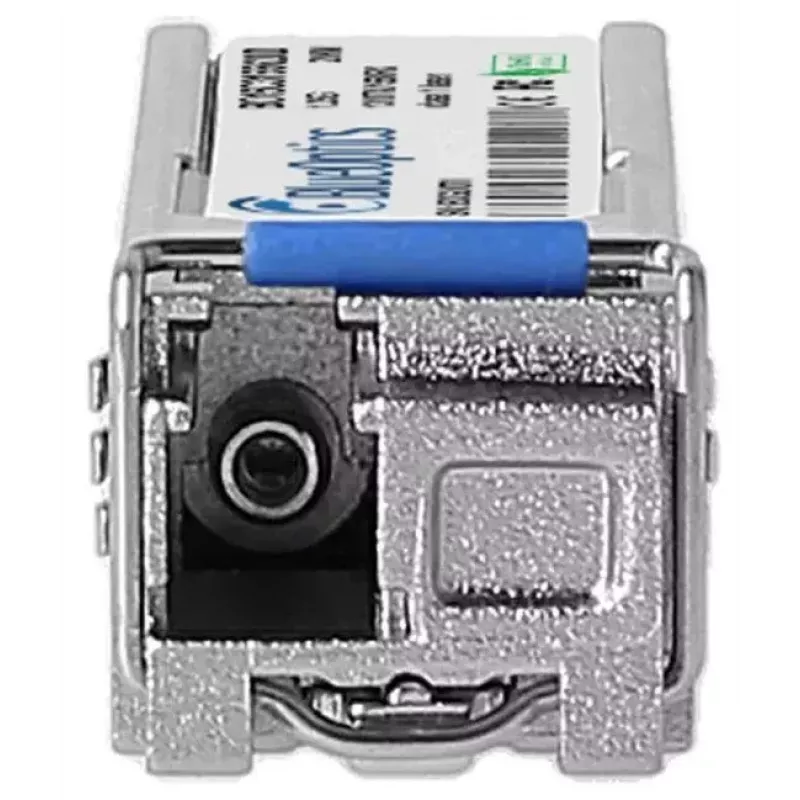

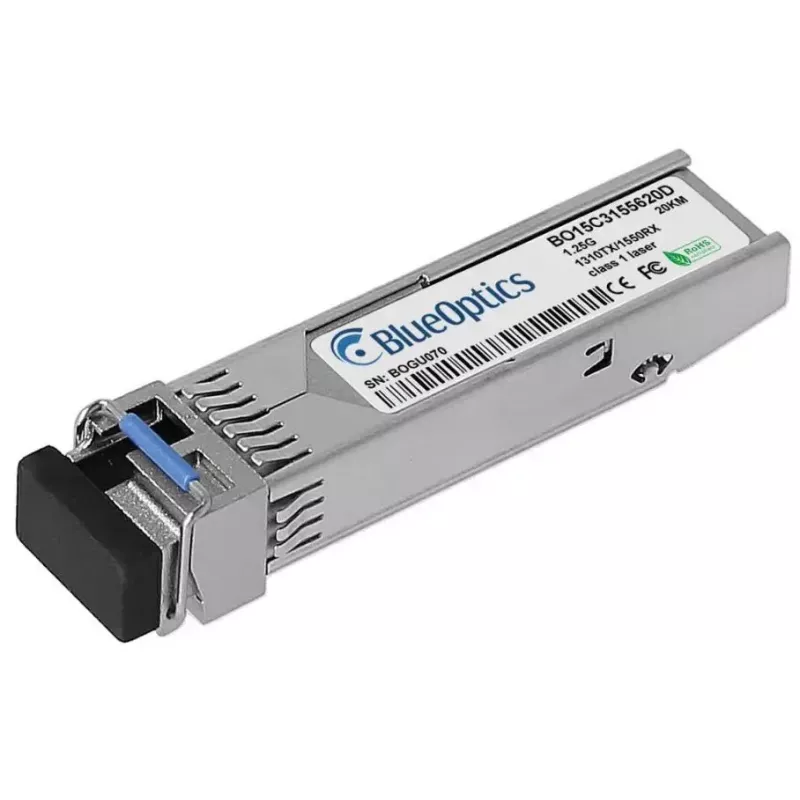

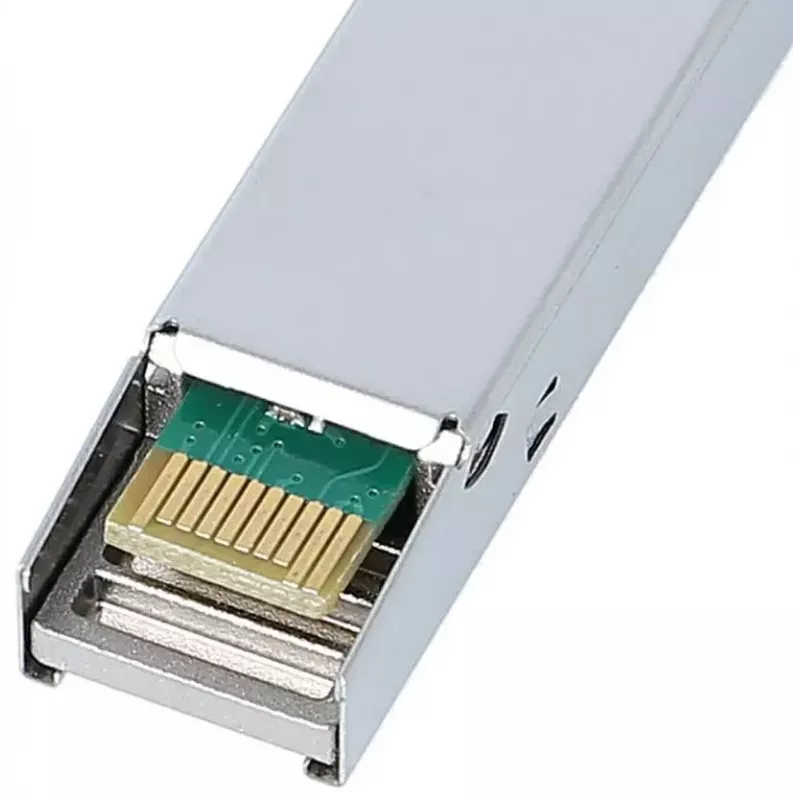

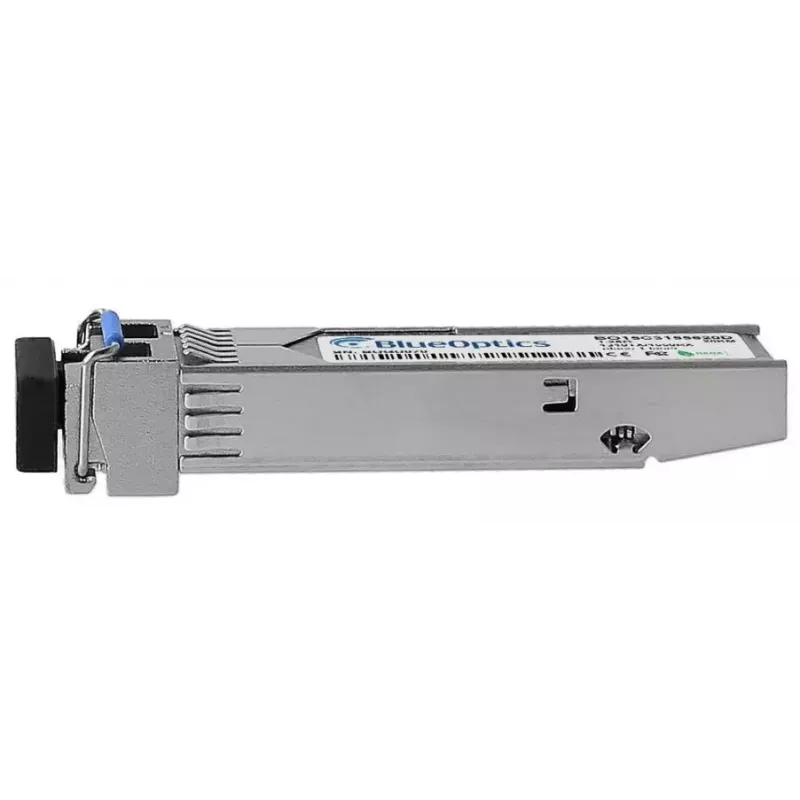

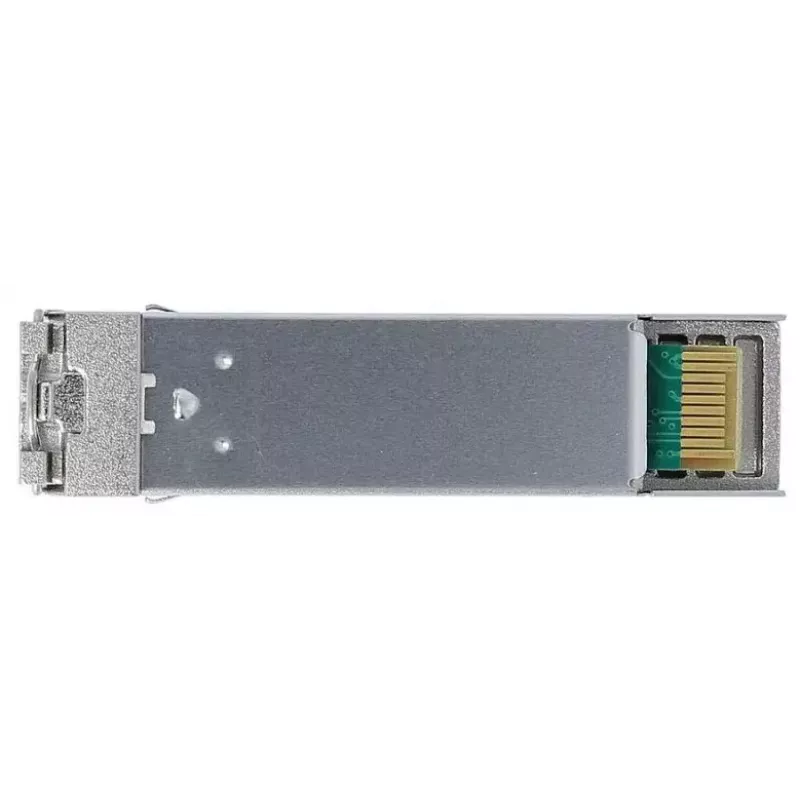

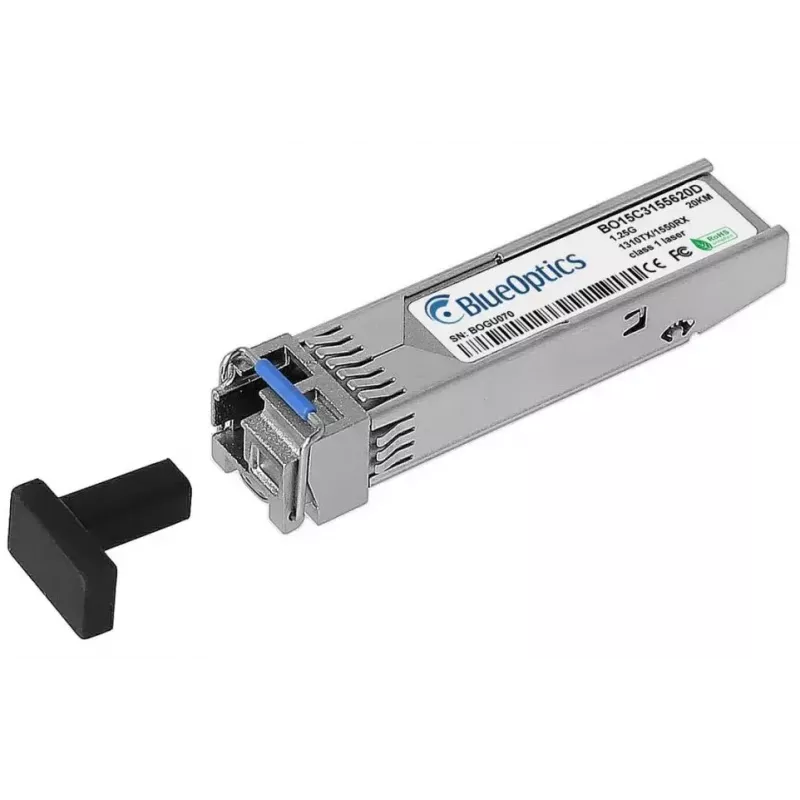

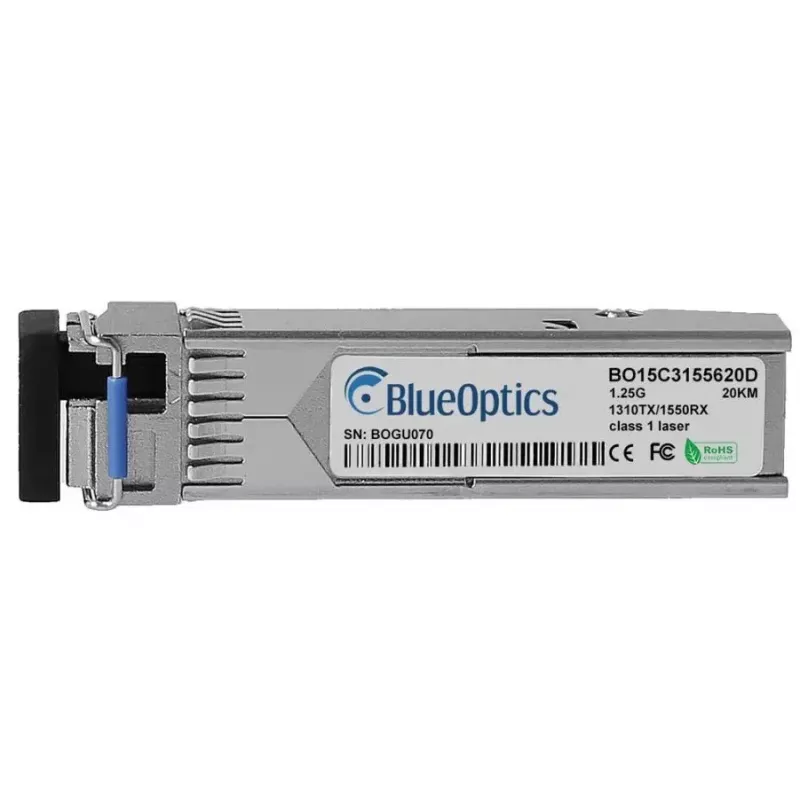

Das BlueOptics 943 974-001-BO SFP-Transceiver-Modul ist ein Einmoden-Glasfaser-SFP für 1000BASE-BX-U-Anwendungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s. Es verwendet einen LC (UPC)-Simplex-Stecker und unterstützt optische Verbindungen bis zu 20.000 m. Das Modul wird mit 3,3 V versorgt, hat ein silbernes Gehäuse und entspricht dem kompakten SFP-Formfaktor mit Abmessungen von ca. 13,9 mm (B) × 58,4 mm (T) × 12,6 mm (H). Dieses Gerät ist kompatibel mit Hirschmann-Plattformen, die den entsprechenden SFP-Typ akzeptieren, und ist für Ethernet, Fibre Channel over Ethernet und SDH/SONET-Anwendungen bis zu 1,25 Gbit/s ausgelegt.

Vorteile

Der Transceiver erfüllt die MSA-konformen mechanischen und elektrischen SFP-Spezifikationen und ermöglicht Plug-and-Play-Interoperabilität mit Hirschmann-Hardware, die entsprechende SFP-Module unterstützt. Er bietet eine große optische Reichweite von bis zu 20 km über Einmodenfaser und verwendet einen LC (UPC)-Stecker für zuverlässige Simplex-Verbindungen. Das Modul ist kompakt und leicht (ca. 0,02 kg) und minimiert so Platz- und Gewichtsbelastung in dichten Netzwerk-Racks. Sofern von der Host-Hardware unterstützt, bieten digitale Diagnosen (DDM/DOM) Echtzeit-Überwachung von Versorgungsspannung, Laser-Bias-Strom, Ausgangsleistung, Empfangsleistung und Temperatur für eine einfachere Wartung und Fehlerbehebung.

Geeignet für

• Gigabit-Ethernet-Uplinks und Langstrecken-Glasfaserverbindungen
• Switches, Router und Speichersysteme, die MSA-SFP-Transceiver akzeptieren
• Fibre Channel over Ethernet und SDH/SONET-Verbindungen bis zu 1,25 Gbit/s
• Industrie- und Unternehmensnetzwerke, die Einmoden-LC-Simplex-Verbindungen erfordern

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1250 Mbit/s
• Maximale Übertragungsentfernung: 20000 m (Einmodenfaser)
• Glasfaseranschluss: LC (UPC) Simplex
• Versorgungsspannung: 3,3 V
• Produktfarbe: Silber
• Gewicht: 0,02 kg
• Formfaktor: SFP (Small Form-factor Pluggable)

Verwendung

Setzen Sie den BlueOptics SFP-Transceiver in einen kompatiblen SFP-Steckplatz eines Switches, Routers oder anderen Netzwerkgeräts ein, während der Host ausgeschaltet ist oder gemäß der Hot-Swap-Prozedur des Herstellers. Schließen Sie ein Einmoden-Glasfaser-Patchkabel mit LC (UPC)-Steckern an den LC-Simplex-Port des Moduls an und beachten Sie die korrekte Tx/Rx-Ausrichtung. Überprüfen Sie den Verbindungsstatus und greifen Sie gegebenenfalls auf die Verwaltungsoberfläche des Hostgeräts zu, um die erkannte Verbindungsgeschwindigkeit und die digitalen Diagnosewerte zu bestätigen. Befolgen Sie die Anweisungen des Host-Geräteherstellers für erforderliche Software- oder Kompatibilitätseinstellungen.

Empfehlungen

Verwenden Sie hochwertige Einmoden-Glasfaser-Patchkabel und, wenn möglich, Patchpanels oder verbinden Sie das Modul direkt mit einem anderen kompatiblen SFP-Transceiver, um die angegebene Reichweite von 20 km zu erreichen. Stellen Sie sicher, dass das Hostgerät MSA-SFP-Module und DDM/DOM unterstützt, wenn Sie eine Echtzeit-Diagnoseüberwachung wünschen. Halten Sie die Steckerendflächen sauber und schützen Sie sie bei Nichtgebrauch, um die Signalqualität und Verbindungszuverlässigkeit zu erhalten.
