SFP-Transceiver-Modul BlueOptics 943 042-001-BO 1550 nm 70000 m

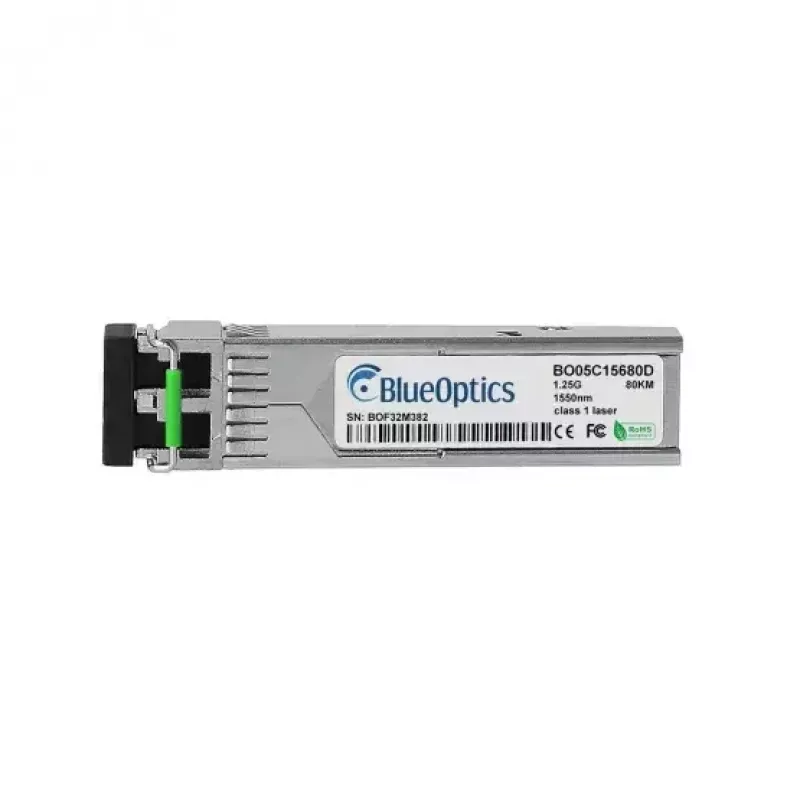

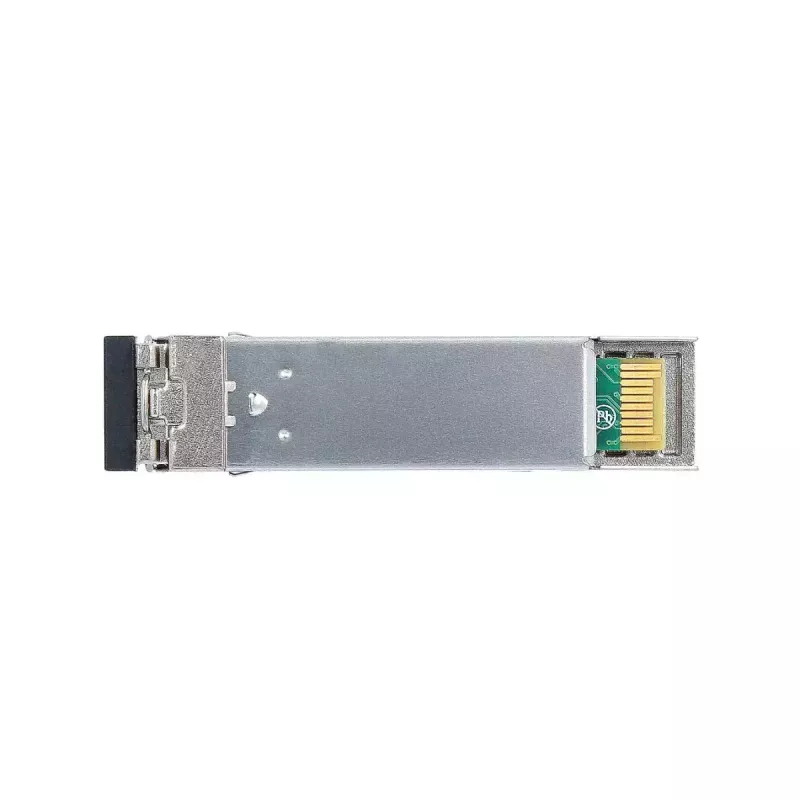

Das BlueOptics 943 042-001-BO SFP-Transceiver-Modul ist ein optischer Singlemode-Transceiver, der für 1000BASE‑ZX Ethernet-Verbindungen über große Entfernungen entwickelt wurde. Es arbeitet mit einer Wellenlänge von 1550 nm und unterstützt eine Reichweite von bis zu 70.000 m (70 km). Dieses kompakte Modul verwendet einen LC-Duplex-Stecker und entspricht den mechanischen und elektrischen MSA-SFP-Spezifikationen. Das Modul wiegt etwa 20 g und ist für den Einsatz in kompatiblen Switches, Routern und Speichersystemen vorgesehen, die standardmäßige SFP-Pluggable-Optiken akzeptieren.

Vorteile

Das Modul ermöglicht Singlemode-Übertragung über große Entfernungen bei 1550 nm in einem kleinen Formfaktor und erlaubt eine einfache Installation in SFP-Ports. Es unterstützt digitale Diagnose (DDM/DOM), sofern die Host-Hardware die Schnittstelle bereitstellt, und ermöglicht die Überwachung von Parametern wie Temperatur, Versorgungsspannung, Laser-Bias-Strom und optischer Leistung. Der nach MSA-Standards gefertigte Transceiver ist mit Geräten verschiedener Hersteller interoperabel und eignet sich für Netzwerkdesigns, die geringe elektromagnetische Störungen und ausgedehnte Glasfaserstrecken erfordern.

Geeignet für

• 1-Gbps-Ethernet-Verbindungen über große Entfernungen über Singlemode-Faser
• Verbindungen zwischen Switches, Routern und Speichersystemen in Campus- oder Metropolitan-Netzwerken
• Glasfaser-Backbone-Segmente und optische Punkt-zu-Punkt-Verbindungen bis zu 70 km

Wichtige Spezifikationen

• Optische Wellenlänge: 1550 nm
• Maximale Reichweite: bis zu 70.000 m (70 km)

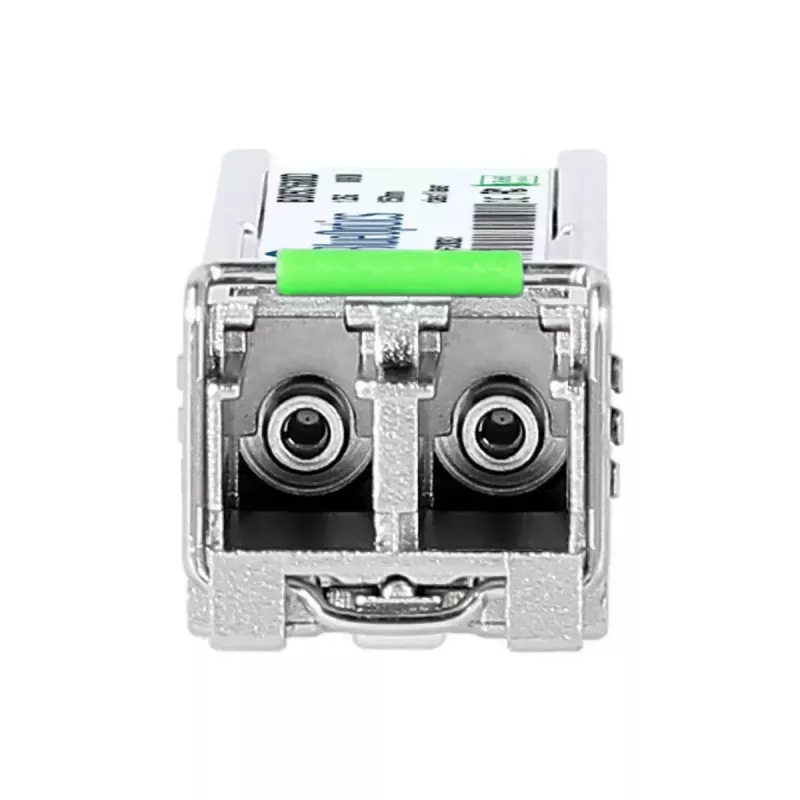

• Schnittstelle: SFP-Formfaktor mit LC-Duplex-Stecker
• Unterstützter Standard: 1000BASE‑ZX (1,25 Gbps PHY)
• Fasertyp: Singlemode-Faser (SMF)
• Betriebsdiagnose: Digital Diagnostics Monitoring (DDM/DOM) gemäß SFF‑8472 (sofern vom Host unterstützt)
• Gewicht: ca. 0,02 kg
• Modulfarbe: grau

Verwendung

Setzen Sie den BlueOptics SFP-Transceiver in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts ein und beachten Sie dabei die Hot-Plug- und Handhabungsrichtlinien des Geräteherstellers, um statische Entladungen zu vermeiden. Verbinden Sie ein Singlemode-LC-Duplex-Patchkabel mit dem Modul und seinem Gegenstück auf der Gegenseite und stellen Sie sicher, dass Sende- und Empfangsrichtung korrekt ausgerichtet sind. Konfigurieren Sie die Host-Schnittstelle gemäß den Anforderungen Ihrer Netzwerkausrüstung; viele Plattformen erkennen SFP-Module automatisch. Aktivieren und lesen Sie, sofern verfügbar, die DDM/DOM-Parameter über Ihre Managementschnittstelle oder CLI, um den Verbindungszustand und die optische Leistung zu überwachen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Duplex-Patchkabel, die für Langstreckenanwendungen ausgelegt sind, halten Sie die Stecker sauber, um die optische Leistung zu erhalten, und stellen Sie sicher, dass die Firmware des Host-Geräts 1000BASE‑ZX und DDM/DOM unterstützt, um die volle Funktionalität zu gewährleisten. Führen Sie bei kritischen Verbindungen eine End-to-End-Leistungsbudgetberechnung durch und testen Sie die Verbindung bei der Inbetriebnahme, um Reserve und Stabilität zu bestätigen.
