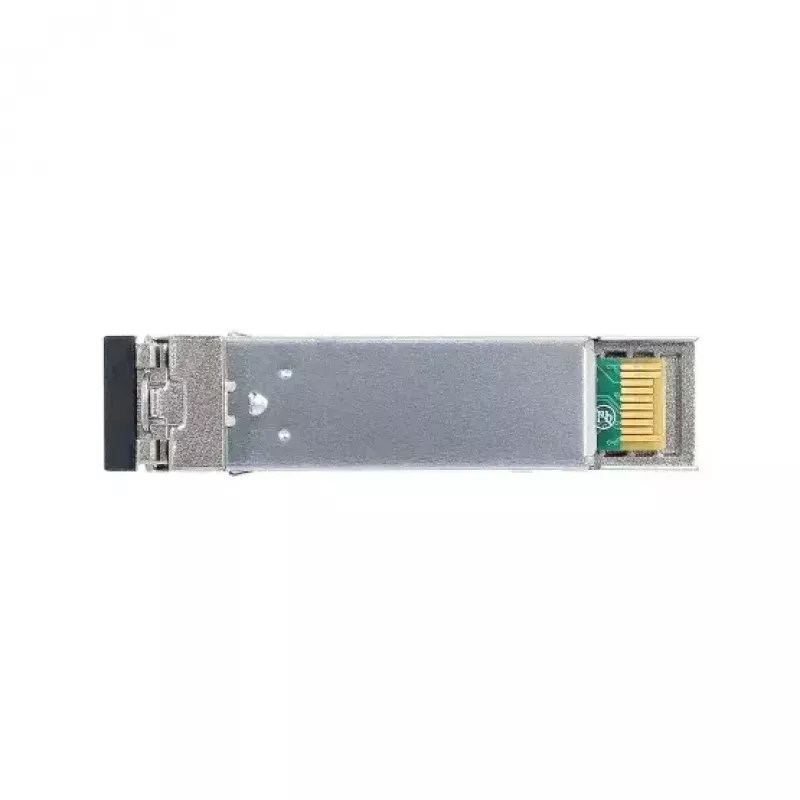

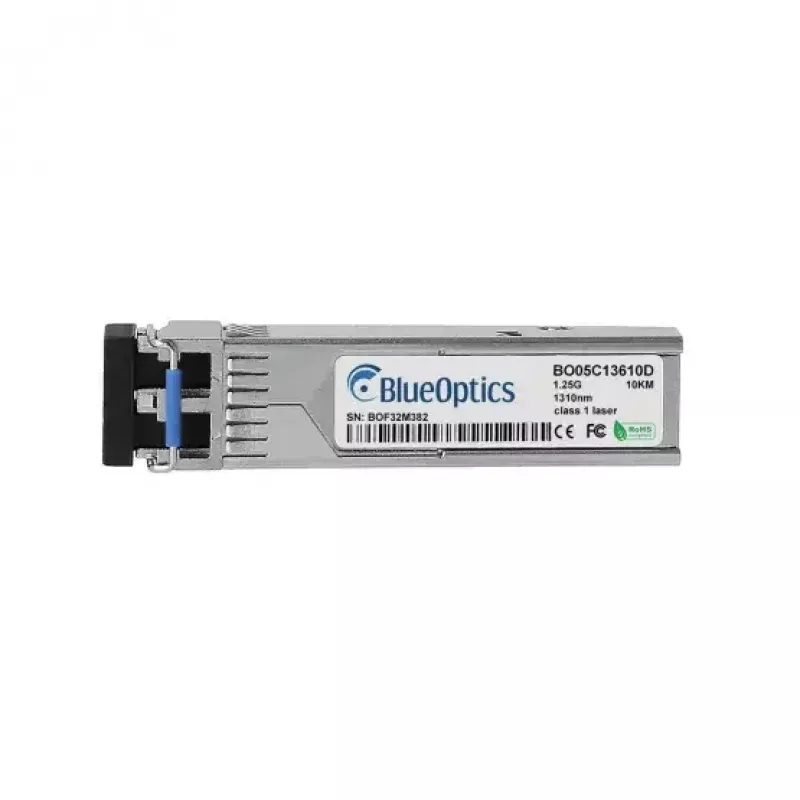

SFP-Transceiver-Modul BlueOptics 943 015-001-BO 1310 nm LC 10000 m

Das BlueOptics 943 015-001-BO SFP-Transceiver-Modul ist ein Singlemode-Glasfaser-Transceiver in einem kompakten SFP-Formfaktor. Es arbeitet mit einer Wellenlänge von 1310 nm, unterstützt die optische Datenübertragung über Entfernungen bis zu 10.000 m und verwendet einen LC-Duplex-Steckverbinder für die Glasfaserschnittstellen. Das Modul ist mit 1000BASE-LX-Anwendungen kompatibel und für die Integration in Netzwerk-Switches, Router und Speichersysteme konzipiert, die SFP-Transceiver aufnehmen.

Vorteile

Dieser SFP-Transceiver bietet eine standardisierte SFP-Schnittstelle, die Installation und Austausch vereinfacht. Mit Singlemode-1310-nm-Optik und LC-Anschluss ermöglicht er Langstreckenverbindungen von bis zu 10 km bei gleichzeitig geringem Gewicht und kompakter Bauweise. Das Modul ist nach den mechanischen und elektrischen MSA-Standards für Interoperabilität gefertigt und unterstützt digitale Diagnose (DDM/DOM), sofern von der Host-Hardware unterstützt, was die Fernüberwachung von Parametern wie optischer Leistung und Temperatur erlaubt.

Geeignet für

• Langstrecken-Gigabit-Ethernet-Verbindungen (1000BASE-LX) über Singlemode-Faser
• Verbindung von Switches, Routern und Speichersystemen über Campus- oder Stadtentfernungen
• Ersatz oder Erweiterung vorhandener SFP-Ports zur Ermöglichung von Glasfaser-Uplinks bis zu 10 km
• Umgebungen, in denen LC-Duplex-Glasfaserverbindungen verwendet werden

Technische Daten

• Formfaktor: SFP (Small Form-factor Pluggable)
• Wellenlänge: 1310 nm
• Maximale Übertragungsdistanz: bis zu 10.000 m (10 km) über Singlemode-Faser
• Steckverbinder: LC-Duplex
• Unterstützter Standard: 1000BASE-LX (Gigabit-Ethernet)
• Gewicht: 20 g
• Farbe: grau
• Digitale Diagnose: unterstützt, wenn vom Host aktiviert (DDM/DOM, SFF-8472-konform)

Verwendung

Installieren Sie das Modul in einen freien SFP-Steckplatz eines kompatiblen Switches, Routers oder Speichersystems und stellen Sie sicher, dass das Host-Gerät 1000BASE-LX SFP-Transceiver und DDM unterstützt, falls Diagnose erforderlich ist. Schließen Sie LC-Duplex-Singlemode-Patchkabel an das Modul an und achten Sie auf die korrekte Tx/Rx-Ausrichtung. Konfigurieren Sie die Host-Schnittstelle gemäß den Netzwerkeinstellungen (Geschwindigkeit, Duplex und administrative Parameter) und überprüfen Sie den Verbindungsstatus über die Geräteverwaltungsoberfläche. Für die Diagnoseüberwachung aktivieren und lesen Sie die DDM/DOM-Werte über die Host-Plattform aus, sofern unterstützt.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und achten Sie auf ordnungsgemäße Handhabung der Fasern, um die angegebene Reichweite und Signalintegrität zu erreichen. Überprüfen Sie die Kompatibilität mit der Liste der unterstützten Transceiver Ihres Hardware-Anbieters und testen Sie ein Muster in Ihrer Umgebung vor größeren Bereitstellungen. Halten Sie das Modul und die Glasfasersteckverbinder sauber und geschützt, wenn sie nicht verwendet werden, um Signalverluste und Schäden an den Steckverbindern zu vermeiden.
