SFP+ Transceiver-Modul BlueOptics 942 210-001-BO 10000 Mbit/s

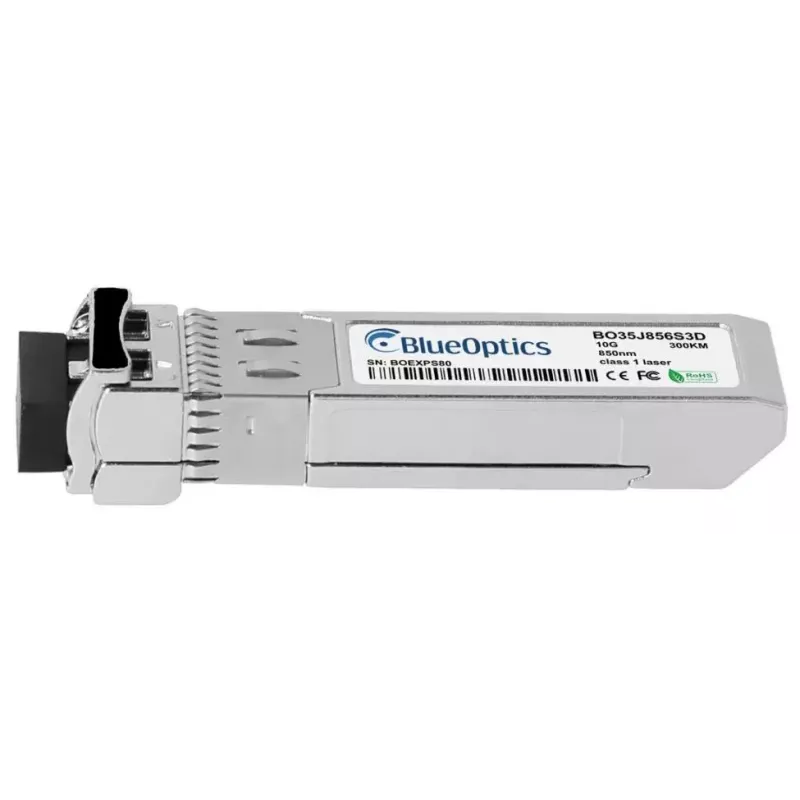

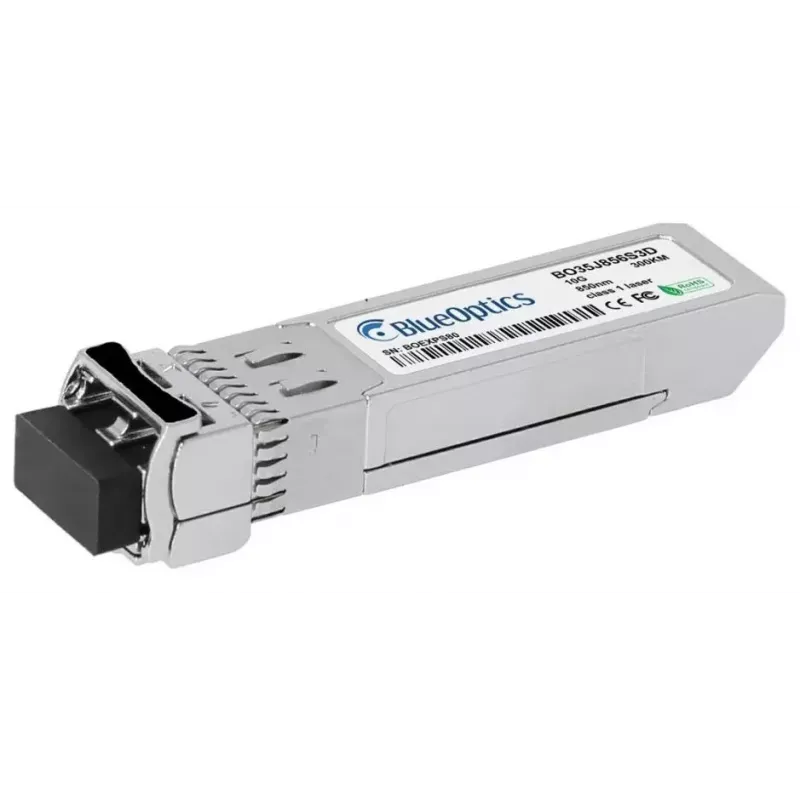

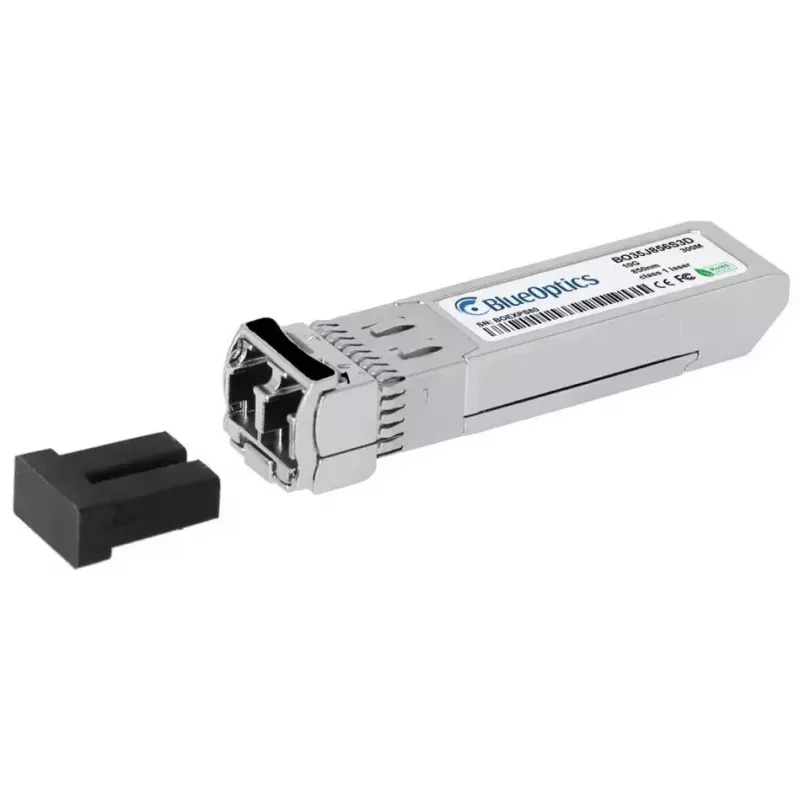

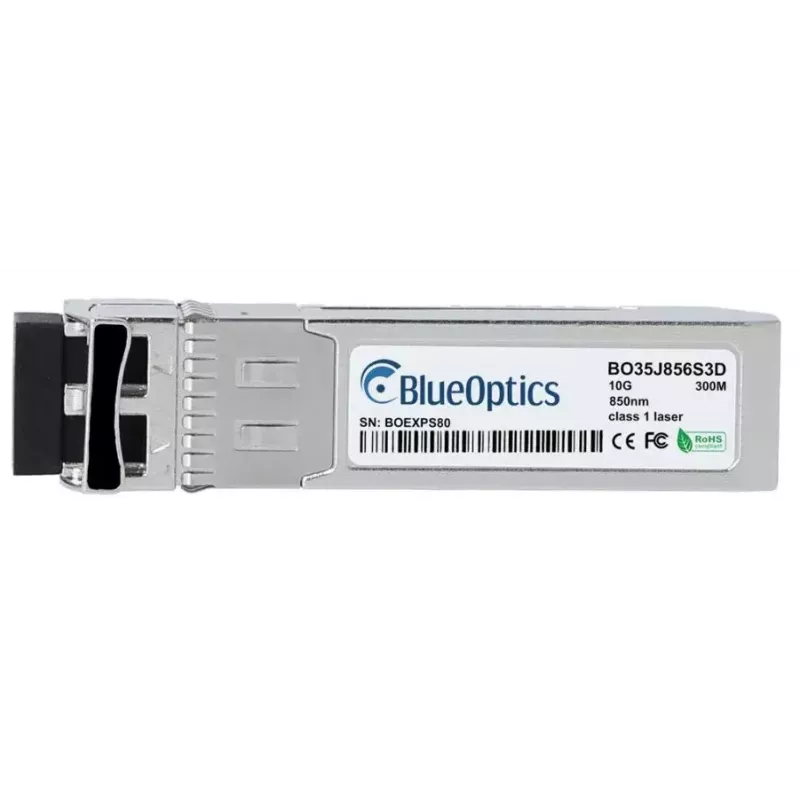

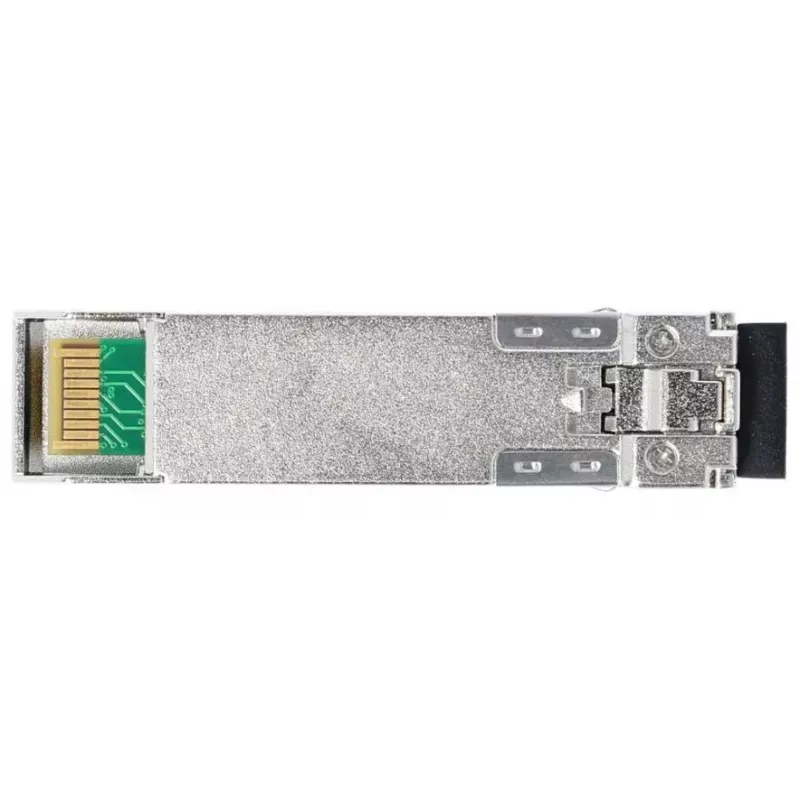

Das BlueOptics 942 210-001-BO SFP+ Transceiver-Modul bietet eine kompakte, MSA-konforme Lösung für kurze 10 Gbit/s Multimode-Faserstrecken. Entwickelt für den Einsatz mit Hirschmann-kompatibler Hardware, unterstützt dieses Modul eine maximale Datenrate von 10000 Mbit/s, verwendet einen LC (UPC) Duplex-Faseranschluss und wird mit 3,3 V betrieben. Das silberne Metallgehäuse und die kompakten Abmessungen (13,9 mm Breite, 58,4 mm Tiefe, 12,6 mm Höhe) machen es geeignet für dichte Netzwerkumgebungen und Medienkonvertierungsanwendungen, bei denen zuverlässige optische Konnektivität erforderlich ist.

Vorteile

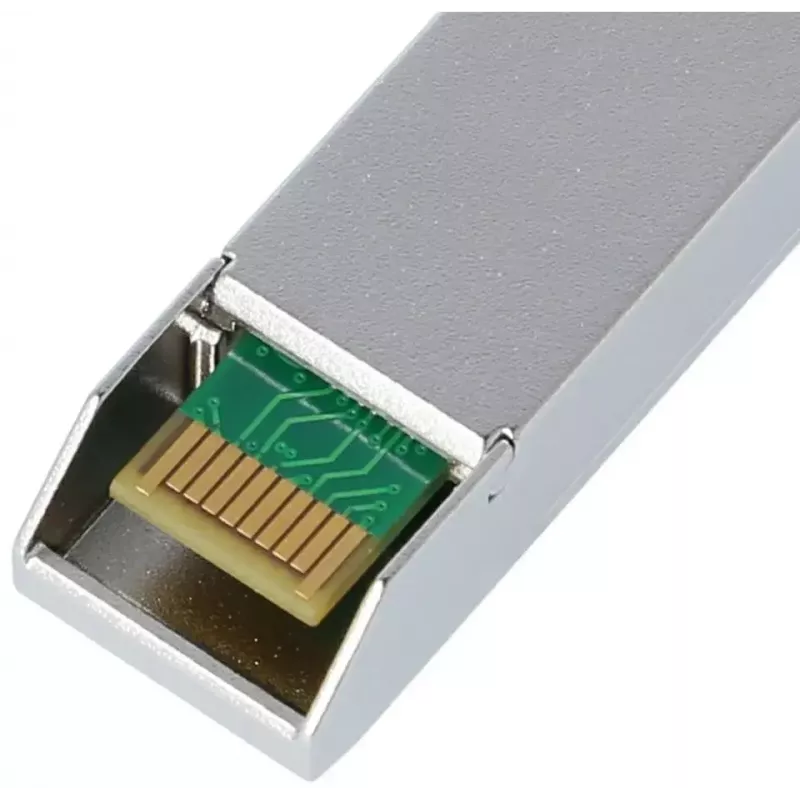

Das Modul ist nach MSA-Standards für elektrische, mechanische und funktionale Interoperabilität gebaut und verfügt über einen Duplex-LC-Anschluss für gleichzeitigen Sende-/Empfangsbetrieb über Multimode-Faser. Es unterstützt Entfernungen bis zu 300 m auf geeigneter Multimode-Verkabelung und bietet digitale Diagnoseüberwachung, wenn die Host-Hardware DDM/DOM unterstützt. Das leichte Metallgehäuse und die standardisierte Schnittstelle des Transceivers vereinfachen die Installation in Switches, Routern und anderen Netzwerkgeräten, die SFP+-Module akzeptieren.

Geeignet für

• 10 Gbit/s Kurzstreckenverbindungen über Multimode-Faser (z. B. 10GBASE-SR-Links)
• Aufrüstung oder Austausch von SFP+-Ports in Switches und Routern, die mit Hirschmann-Modulen kompatibel sind
• Serververbindungen in Rechenzentren und Speichersystemverbindungen innerhalb der angegebenen Entfernung
• Medienkonverter und Netzwerkgeräte-Transceiver-Austausch

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 10000 Mbit/s
• Maximale Übertragungsentfernung: 300 m (Multimode-Faser)

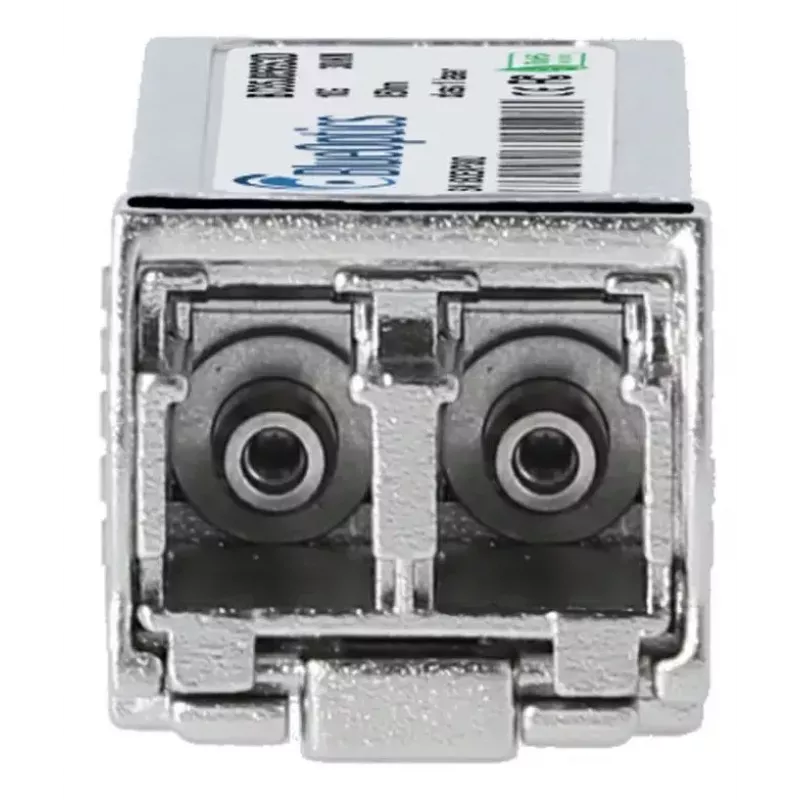

• Glasfaseranschluss: LC (UPC) Duplex
• Betriebsspannung: 3,3 V
• Produktfarbe: Silber
• Abmessungen (B×T×H): 13,9 mm × 58,4 mm × 12,6 mm
• Gewicht: 0,02 kg

Verwendung

Setzen Sie das SFP+-Transceiver-Modul in einen kompatiblen Host-Port ein, bis es sicher einrastet. Schließen Sie LC-Duplex-Multimode-Patchkabel an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Schalten Sie das Host-System ein und überprüfen Sie den Link-Status über die Verwaltungsschnittstelle des Geräts. Wenn die Host-Hardware dies unterstützt, aktivieren und lesen Sie DDM/DOM-Parameter, um Versorgungsspannung, Laser-Bias-Strom, Ausgangs- und Empfangsleistung sowie Temperatur zu überwachen. Befolgen Sie die Richtlinien des Host-Herstellers zum Hot-Plugging und zur Handhabung, um elektrostatische oder mechanische Schäden zu vermeiden.

Empfehlungen

Verwenden Sie Multimode-Faser, die für 850 nm ausgelegt ist (OM3/OM4, wo zutreffend), um die angegebene Reichweite von 300 m zu erreichen und ausreichende Dämpfungsreserven zu gewährleisten. Überprüfen Sie die Host-Kompatibilität mit Hirschmann-kompatiblen SFP+-Modulen und stellen Sie sicher, dass die Geräte-Firmware DDM/DOM unterstützt, wenn Fernüberwachung erforderlich ist. Halten Sie das Modul am Gehäuse und lassen Sie die Faseranschlüsse bei Nichtgebrauch verschlossen, um Verschmutzung zu vermeiden.
