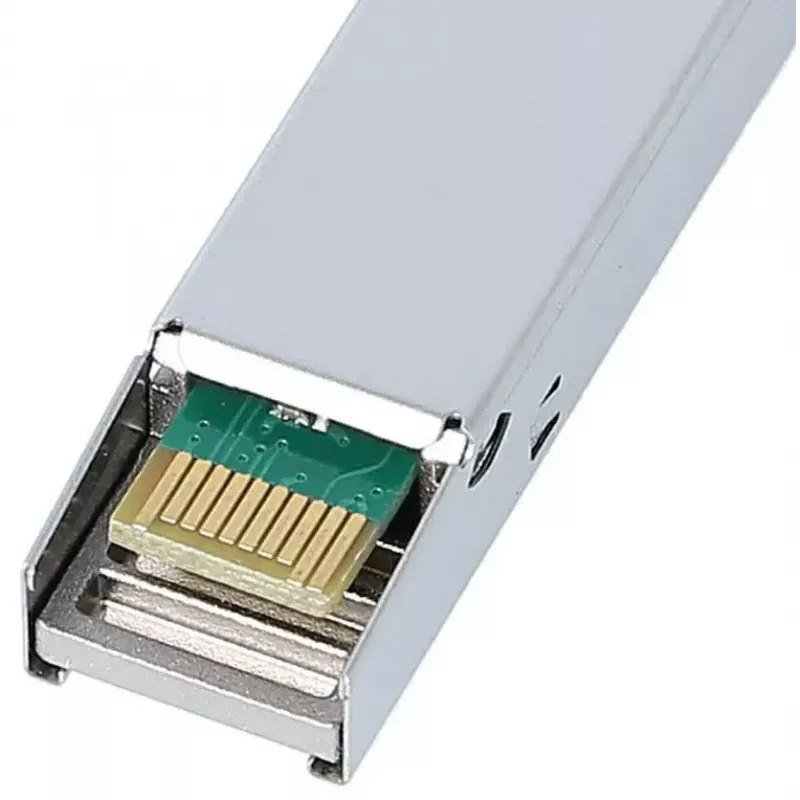

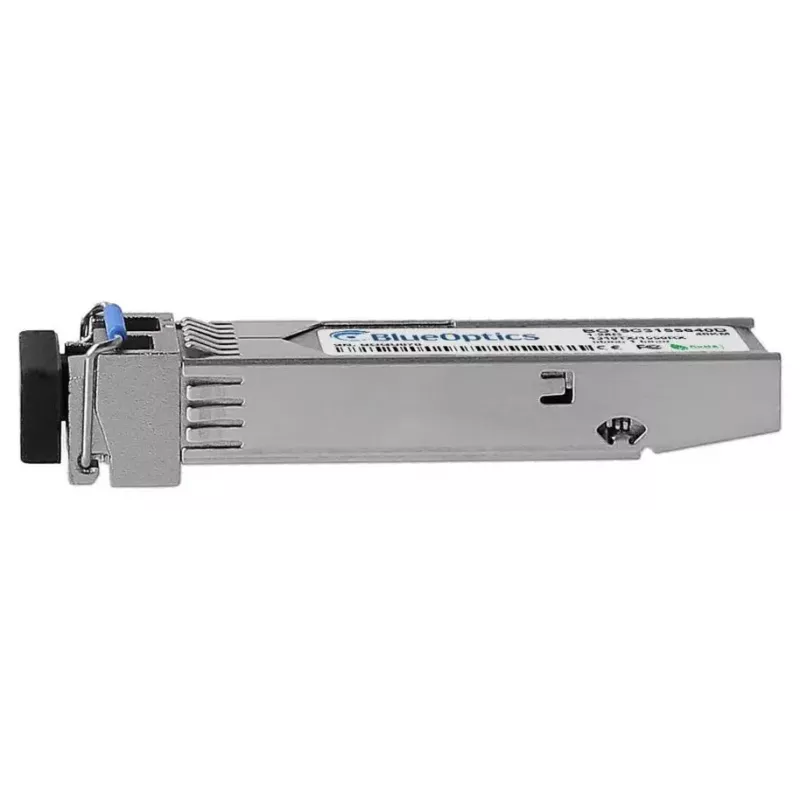

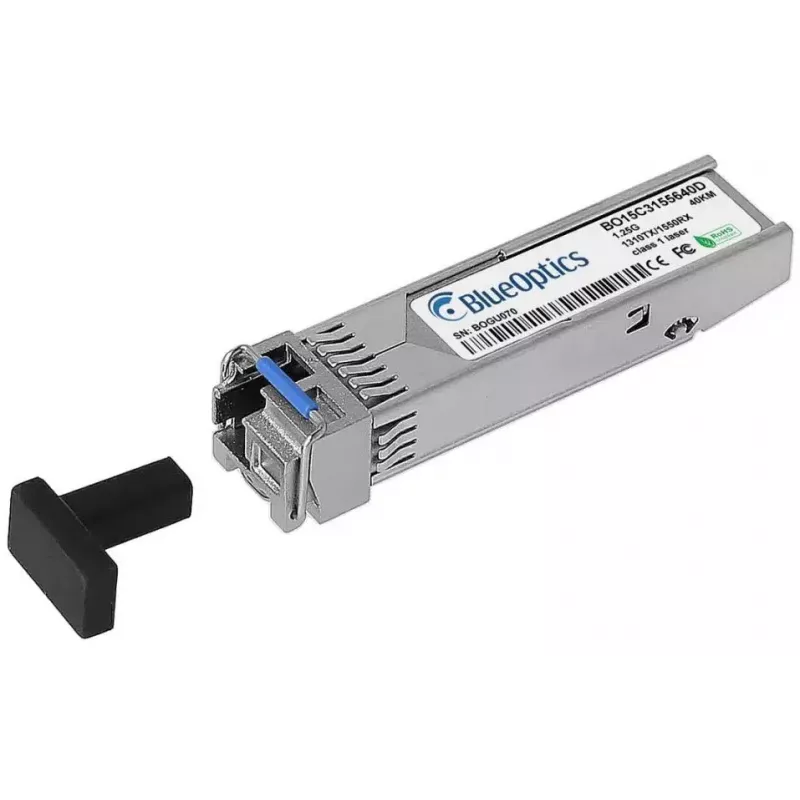

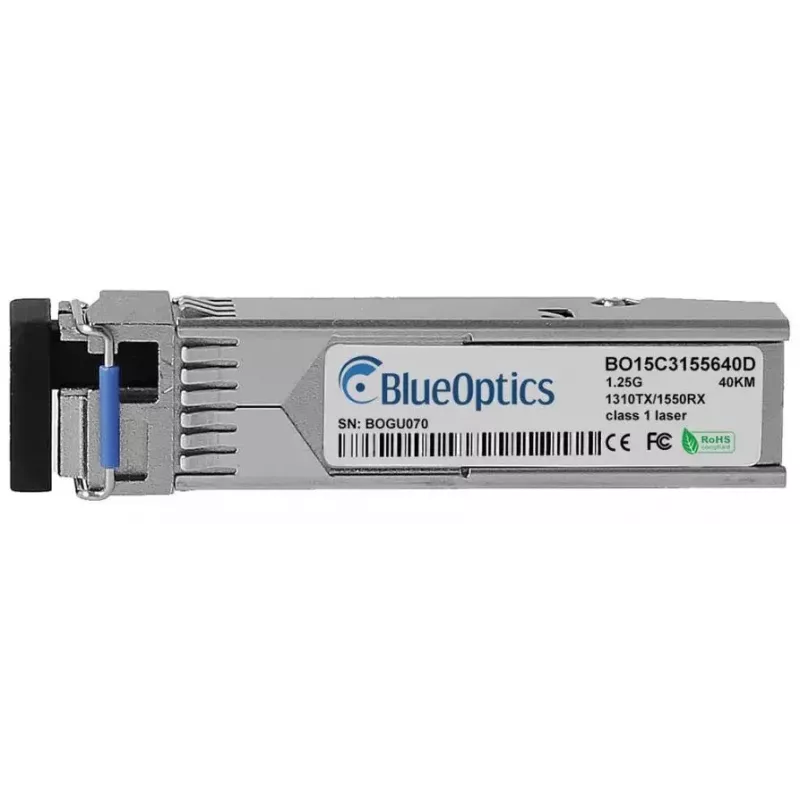

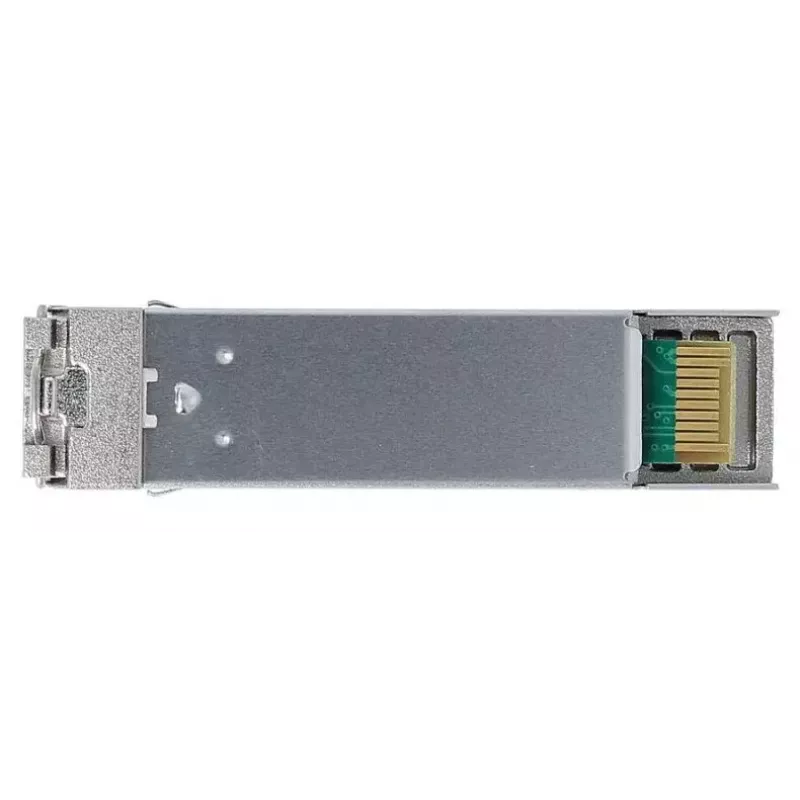

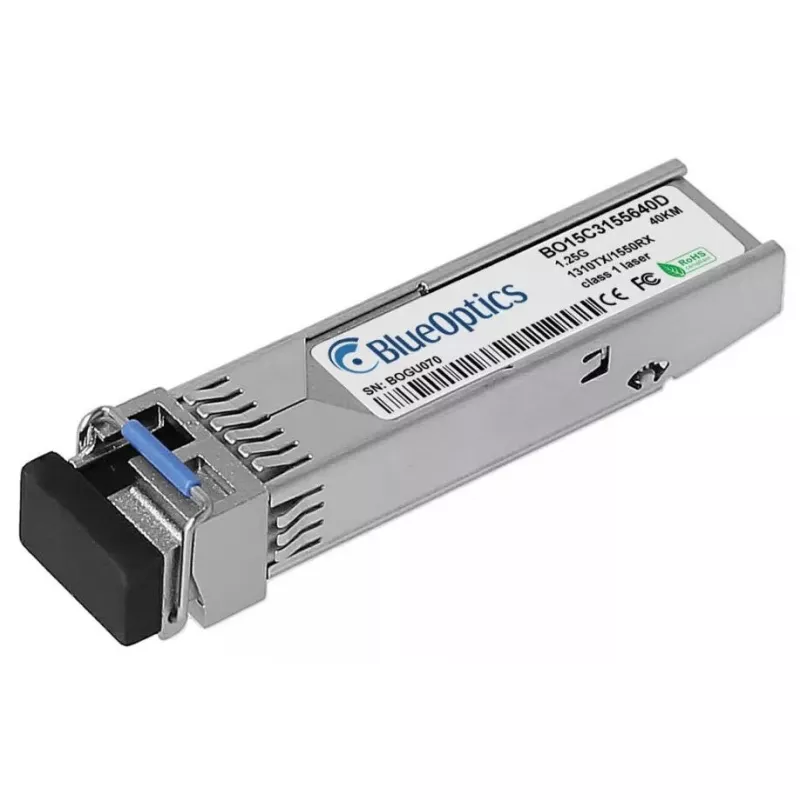

SFP-Transceiver-Modul BlueOptics 942 208-001-BO 1250 Mbit/s Glasfaser

Das BlueOptics 942 208-001-BO SFP-Transceiver-Modul ist ein Single-Mode-Glasfaser-SFP für 1000BASE-BX-U-Anwendungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s. Es verfügt über einen LC (UPC) Simplex-Stecker und unterstützt Punkt-zu-Punkt-Glasfaserstrecken bis zu 40.000 m. Das Modul wird in einem kompakten SFP-Formfaktor mit silbernem Gehäuse geliefert und arbeitet mit einer 3,3-V-Versorgung, wodurch es mit Hirschmann-Geräten und anderen Systemen kompatibel ist, die MSA-konforme SFP-Transceiver akzeptieren.

Vorteile

Das Modul entspricht den MSA-Spezifikationen und ist so konstruiert, dass es zuverlässige optische Übertragungen über große Entfernungen mit geringer Anfälligkeit für elektromagnetische Störungen bietet. Der LC-Simplex-Stecker und das bidirektionale Einzelfaser-Design vereinfachen die Verkabelung für BX-U-Bereitstellungen. Der Transceiver besteht aus industrietauglichen optischen und elektronischen Komponenten und bietet eine verlängerte Betriebslebensdauer sowie stabile Leistung für Ethernet, Fibre Channel over Ethernet oder SDH/SONET-Anwendungen bis zu 1,25 Gbit/s.

Geeignet für

• Langstrecken-Single-Mode-Glasfaserstrecken bis zu 40 km
• 1000BASE-BX-U-Punkt-zu-Punkt-Verbindungen
• Switches, Router und Speichersysteme, die SFP-Module unterstützen
• Netzwerk-Upgrades, die MSA-konforme optische Transceiver erfordern

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-factor Pluggable)
• Datenrate: bis zu 1250 Mbit/s
• Maximale Reichweite: 40.000 m (Single-Mode-Faser)

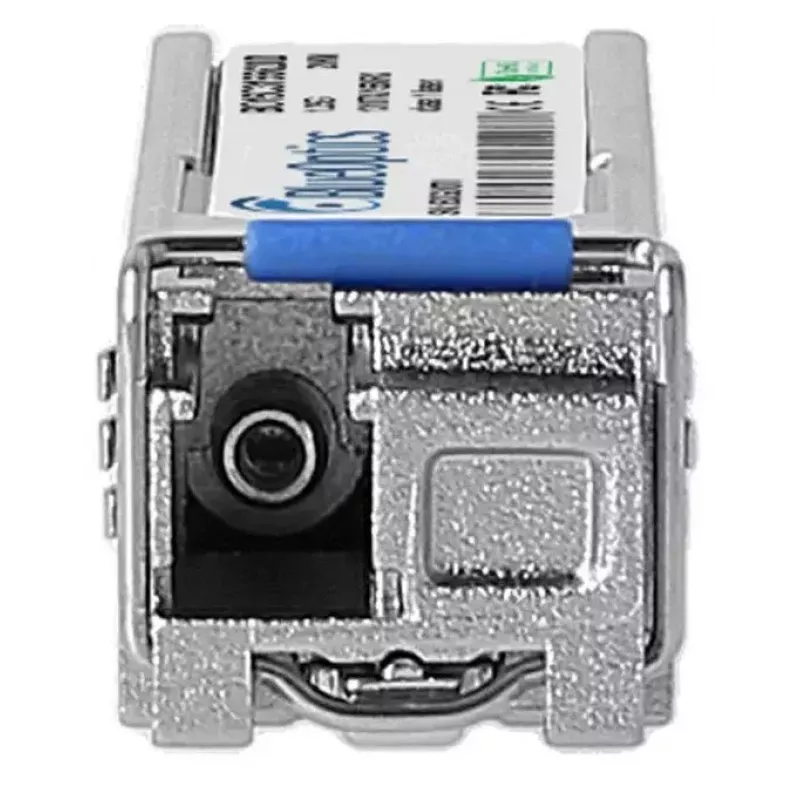

• Steckertyp: LC (UPC) Simplex
• Übertragungstyp: Bidirektional Einzelfaser (BX-U: TX 1550 nm / RX 1310 nm)
• Betriebsspannung: 3,3 V
• Farbe/Oberfläche: Silbernes Gehäuse
• Gewicht: ca. 0,02 kg

Verwendung

Installieren Sie den Transceiver in einen kompatiblen SFP-Steckplatz Ihres Switches, Routers oder Ihrer optischen Schnittstelle gemäß den Verfahren des Host-Geräteherstellers für Hot-Plug-fähige Module. Verwenden Sie ein passendes LC-Simplex-Single-Mode-Glasfaser-Patchkabel, das für den BX-Betrieb ausgelegt ist, um das Modul mit dem entfernten Transceiver zu verbinden. Achten Sie darauf, die Sende- und Empfangswellenlängen korrekt zuzuordnen. Stellen Sie sicher, dass das Host-Gerät das Modul erkennt und aktivieren Sie gegebenenfalls die von der Hardware unterstützten digitalen Diagnoseüberwachungsfunktionen. Beachten Sie beim Umgang mit dem Modul die ESD-Vorsichtsmaßnahmen und vermeiden Sie übermäßiges Biegen des Glasfaserkabels, um die Verbindungsqualität zu erhalten.

Empfehlungen

Überprüfen Sie, ob das Zielgerät SFP-Module und das 1000BASE-BX-U-Protokoll unterstützt. Verwenden Sie für optimale Reichweite und Signalqualität Single-Mode-Faser und hochwertige LC (UPC) Patchkabel. Falls digitale Diagnose (DDM/DOM) erforderlich ist, bestätigen Sie, dass der Host DDM-Unterstützung bietet, um Versorgungsspannung, Laser-Bias-Strom, Ausgangsleistung, Empfangsleistung und Temperatur zu überwachen. Befolgen Sie die Herstellerrichtlinien für Wartung und Umgebungsbedingungen.
