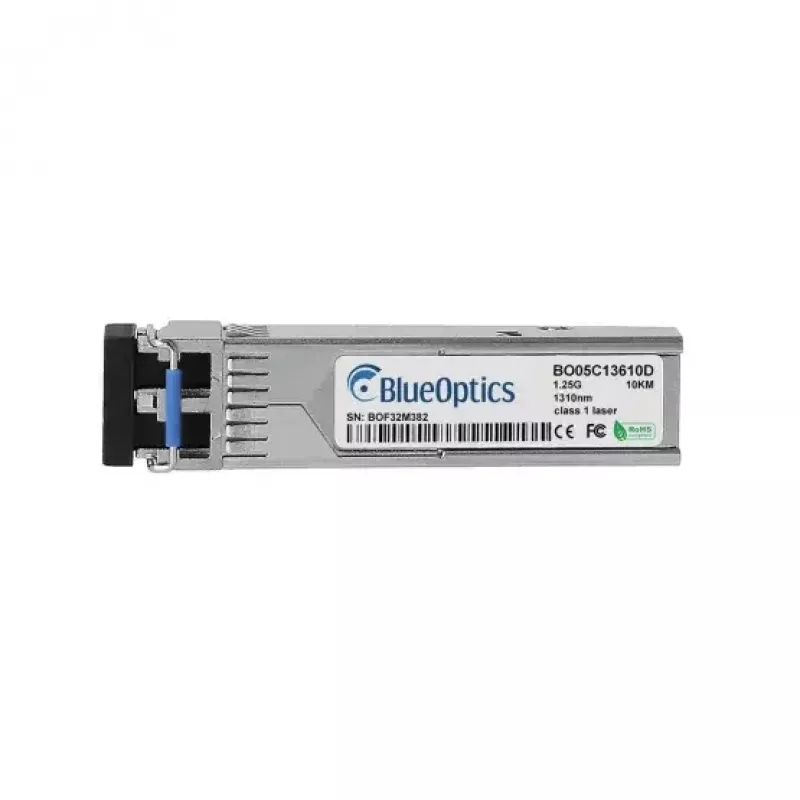

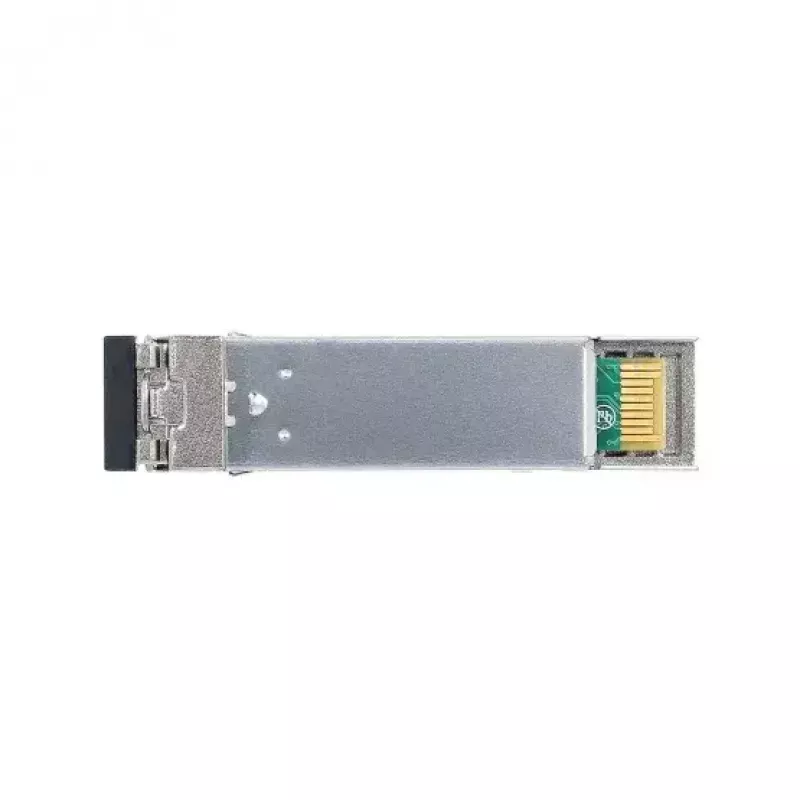

SFP-Transceiver-Modul BlueOptics 942 196-002-BO 1310 nm LC 10000 m

Das BlueOptics 942 196-002-BO SFP-Transceiver-Modul ist eine kompakte optische Schnittstelle für Singlemode-Fasernetze. Es unterstützt den 1000BASE-LX-Betrieb bei einer Wellenlänge von 1310 nm und bietet eine maximale optische Reichweite von bis zu 10.000 m über einen LC-Duplex-Stecker. Untergebracht in einem standardmäßigen SFP-Formfaktor und mit einem Gewicht von ca. 20 g, ist dieses Modul für den Einsatz in Switches, Routern und anderen Netzwerkgeräten vorgesehen, die Standard-SFP-Transceiver akzeptieren.

Vorteile

Dieses SFP-Modul implementiert die 1000BASE-LX-Spezifikation und entspricht den mechanischen und elektrischen MSA-SFP-Standards, um die Interoperabilität mit einer breiten Palette von Hardware zu gewährleisten. Es unterstützt den gleichzeitigen Sende- und Empfangsbetrieb über LC-Duplex-Stecker und wird aus Qualitätskomponenten gefertigt, um eine stabile optische Leistung und eine lange Betriebslebensdauer zu bieten. Die optionale Unterstützung von Digital Diagnostic Monitoring (DDM/DOM) ermöglicht die Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, wenn die Host-Hardware diese Funktionen unterstützt.

Geeignet für

• Gigabit-Ethernet-Verbindungen über Singlemode-Faser bis zu 10 km
• Verbindungen zwischen Switches und Backbone-Uplinks
• Glasfaserkonnektivität in Routern, Speichersystemen und Netzwerkgeräten
• Umgebungen, die optische LC-Duplex-Schnittstellen erfordern

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-factor Pluggable)
• Wellenlänge: 1310 nm
• Maximale Übertragungsdistanz: bis zu 10.000 m über Singlemode-Faser
• Steckverbindertyp: LC-Duplex
• Datenrate: kompatibel mit 1000BASE-LX (bis zu 1,25 Gbit/s Leitungsrate)
• Schnittstelle: optisch SFP
• Gewicht: ca. 0,02 kg
• Gerätefarben: blau, grau

Verwendung

Setzen Sie den Transceiver in einen SFP-Steckplatz eines kompatiblen Netzwerkgeräts ein und befolgen Sie dabei die Hot-Swap- und Handhabungsanweisungen des Geräteherstellers. Schließen Sie LC-Glasfaser-Patchkabel an die LC-Duplex-Buchse des Moduls an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Wenn digitale Diagnosen erforderlich sind, überprüfen Sie, ob das Host-Gerät DDM/DOM unterstützt, und aktivieren Sie die Überwachung über die Managementschnittstelle, um Versorgungsspannung, Laser-Bias-Strom, Sende- und Empfangsleistungspegel sowie Temperatur auszulesen. Beachten Sie die üblichen Praktiken zur Handhabung von Glasfasern, um Verunreinigungen zu vermeiden: Halten Sie die Stecker bei Nichtgebrauch mit Kappen versehen und reinigen Sie die Endflächen vor dem Zusammenstecken.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und führen Sie, wenn möglich, eine optische Leistungsbudgetberechnung für Verbindungen durch, die sich der 10-km-Reichweite nähern. Stellen Sie die Firmware- und Hardwarekompatibilität mit Ihrem Host-Gerät sicher und prüfen Sie die DDM-Unterstützung, wenn Ferndiagnosen erforderlich sind. Lagern und handhaben Sie das Modul in einer ESD-sicheren Umgebung und vermeiden Sie, es übermäßigen Temperaturen oder Feuchtigkeit außerhalb der Herstellervorgaben auszusetzen.
