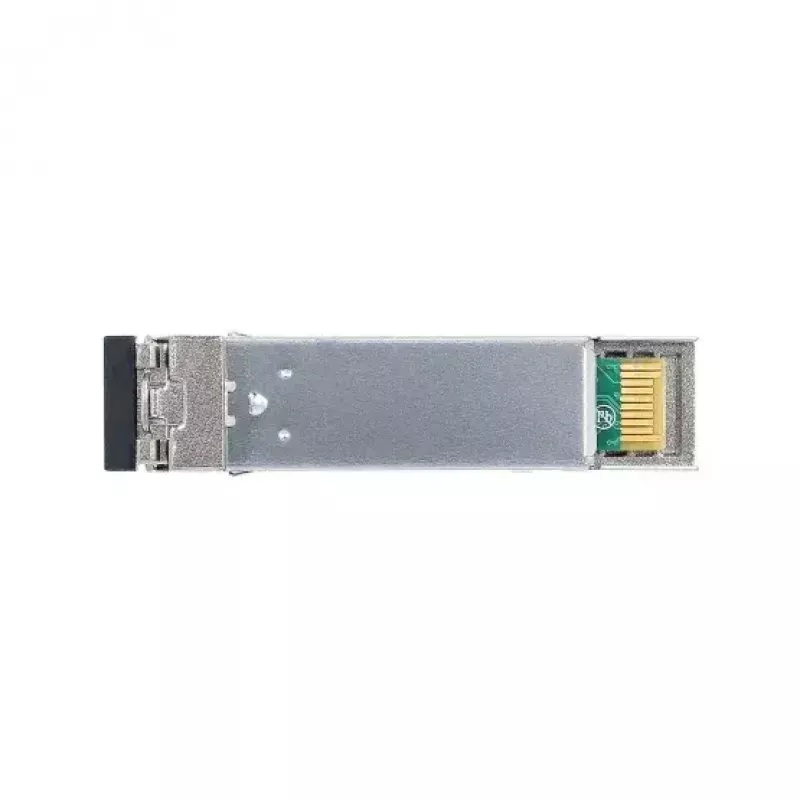

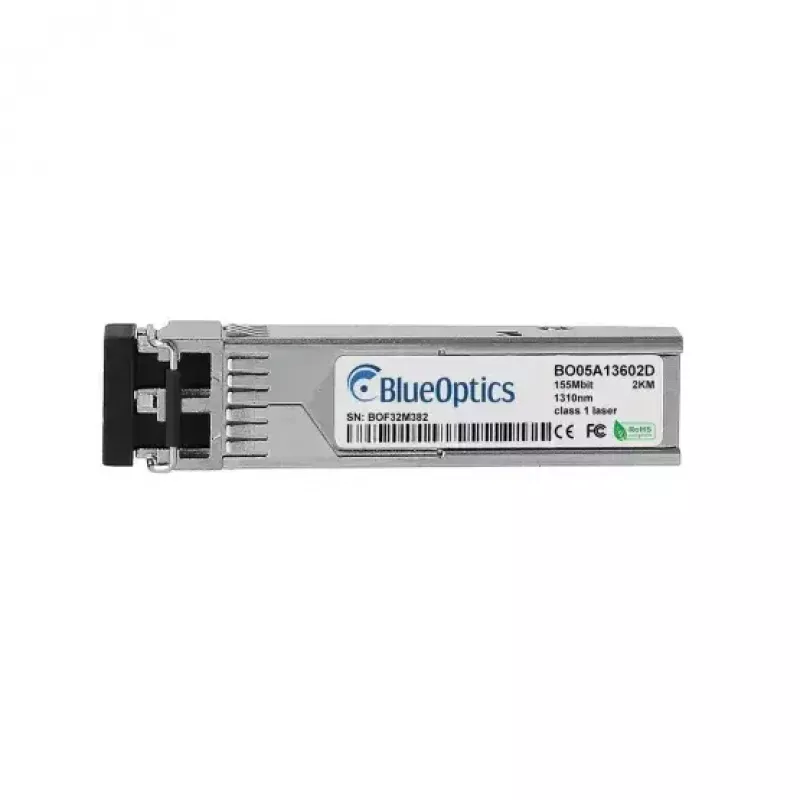

SFP-Transceiver-Modul BlueOptics 942-194-002-BO 1310 nm LC 2000 m

Das BlueOptics 942-194-002-BO SFP-Transceiver-Modul ist eine kompakte Glasfaserschnittstelle für 100BASE-FX Ethernet und ähnliche optische Datenanwendungen. Es arbeitet bei einer Wellenlänge von 1310 nm mit einem LC-Duplex-Stecker und unterstützt Multimode-Faserverbindungen bis zu 2000 m. Es passt in standardmäßige SFP-Steckplätze von Switches, Routern, Speichersystemen und anderen Netzwerkgeräten. Das Modul wiegt ungefähr 20 g und entspricht den MSA SFP-Formfaktorspezifikationen, um eine breite Kompatibilität mit Geräten sicherzustellen, die das äquivalente Hirschmann 942-194-002 100BASE-FX-Transceiver unterstützen.

Vorteile

Dieses SFP-Transceiver bietet stabile optische Kommunikation über Multimode-Fasern mit gleichzeitigen Sende- und Empfangskanälen über eine LC-Duplex-Schnittstelle. Es wird nach MSA-Standards gefertigt und auf Kompatibilität mit den wichtigsten Hardware-Plattformen getestet. Das Modul unterstützt digitales Diagnosemonitoring (DDM/DOM), wenn das Host-Gerät diese Funktion bereitstellt, und ermöglicht die Echtzeitauslesung von Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur. Sein geringes Gewicht und der standardisierte SFP-Formfaktor vereinfachen die Installation und den Austausch in vorhandenen Netzwerkbeständen.

Geeignet für

• 100BASE-FX Ethernet-Verbindungen über Multimode-Fasern bis zu 2 km
• Verbindung von Switches und Routern in Campus- und Industrienetzwerken
• Optische Uplinks für Speichersysteme und Netzwerkappliances
• Ersatz oder Upgrade von Hirschmann 942-194-002 kompatiblen SFP-Ports

Technische Daten

• Optische Wellenlänge: 1310 nm
• Formfaktor: SFP (Small Form-factor Pluggable)
• Anschluss: LC-Duplex
• Unterstützte Entfernung: bis zu 2000 m über Multimode-Faser
• Unterstützte Protokolle: 100BASE-FX (geeignet für Ethernet, FCoE und SDH/SONET bis zu den Gerätegrenzen)
• Gewicht: ca. 0,02 kg
• Produktfarbe: grau

Anwendung

Stecken Sie das BlueOptics SFP-Transceiver in einen kompatiblen SFP-Steckplatz des Host-Geräts, bis es sicher einrastet. Schließen Sie LC-Duplex-Glasfaserkabel an das Modul an und achten Sie auf die richtige Sende-/Empfangsorientierung. Konfigurieren Sie die Host-Schnittstelle gemäß der Gerätedokumentation für den 100BASE-FX-Betrieb und aktivieren Sie DDM/DOM in der Managementschnittstelle, falls Diagnosen erforderlich sind. Beachten Sie die ESD-Vorsichtsmaßnahmen bei der Handhabung und vermeiden Sie das Biegen der Glasfaserkabel über den empfohlenen Radius hinaus, um die Signalqualität zu erhalten.

Empfehlungen

Für eine optimale Leistung verwenden Sie hochwertige Multimode-Fasern und LC-Duplex-Kabel, überprüfen Sie die Link-Polarität und testen Sie das optische Budget über die vorgesehene Entfernung. Stellen Sie sicher, dass die Host-Hardware die DDM/DOM-Funktion unterstützt, um auf die Diagnosetelemetrie zuzugreifen, und bestätigen Sie die Firmware- oder Softwarekompatibilität beim Einsatz als direkten Ersatz für Hirschmann 942-194-002 kompatible Module.
