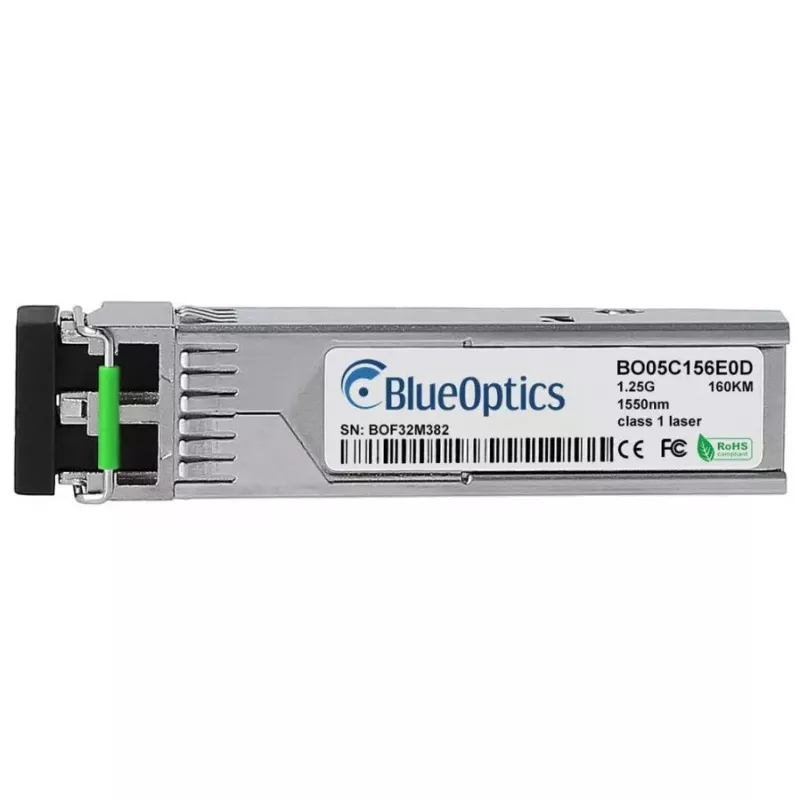

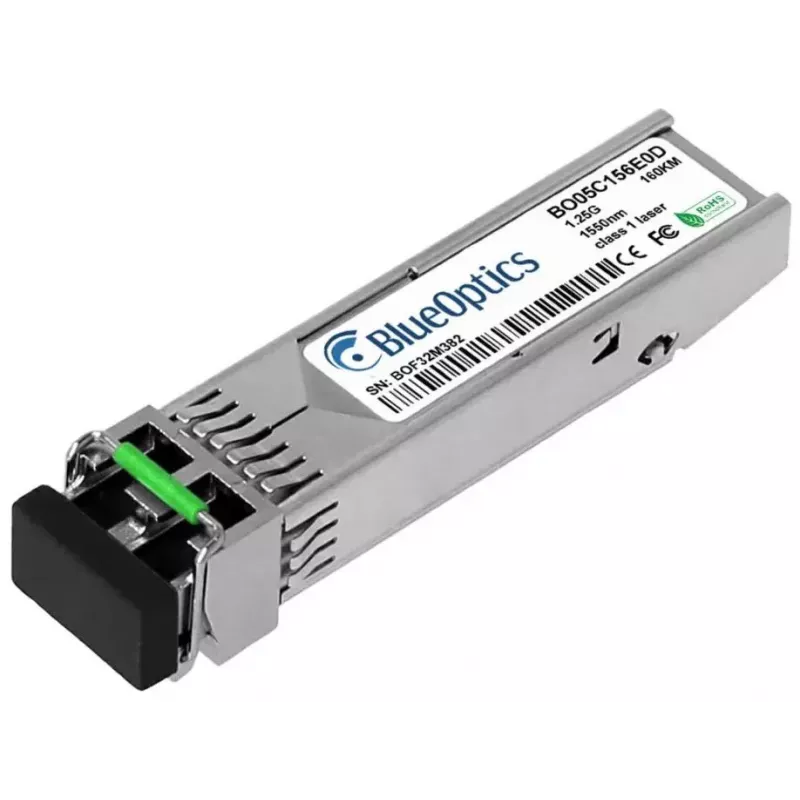

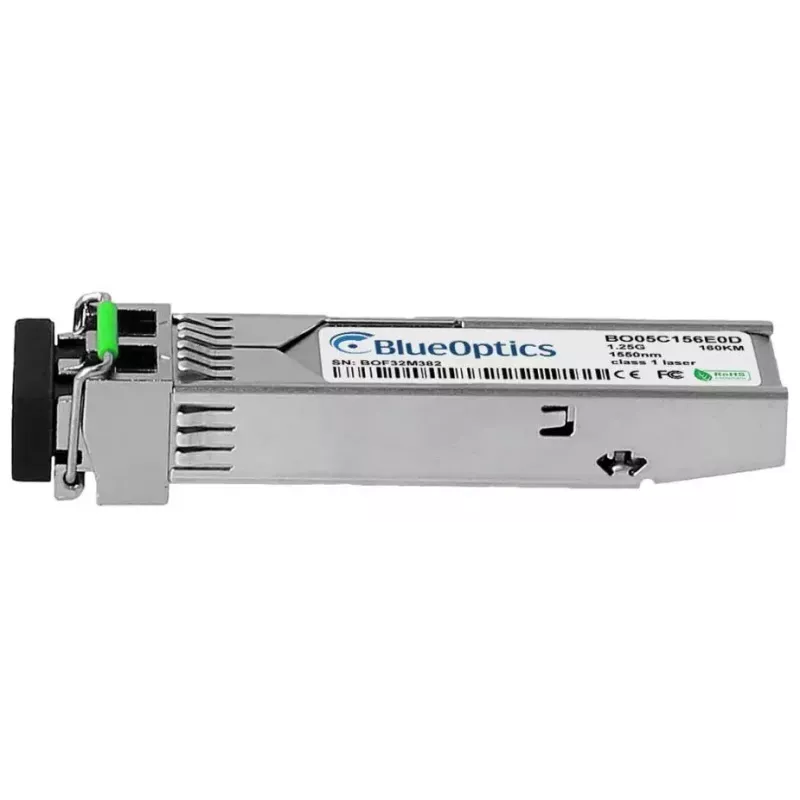

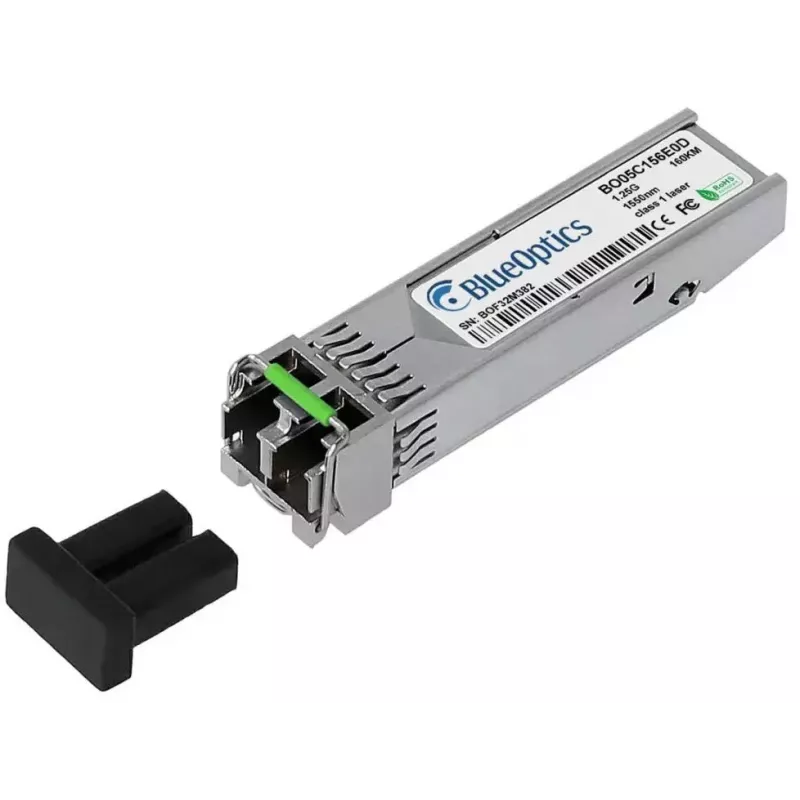

SFP-Transceiver-Modul BlueOptics 942 119-001-BO 1250 Mbit/s Silber

Das BlueOptics 942 119-001-BO SFP-Transceiver-Modul ist eine kompakte faseroptische Schnittstelle, die für Singlemode-Verbindungen mit einer maximalen Datenübertragungsrate von 1250 Mbit/s ausgelegt ist. Das Modul verwendet einen LC (UPC) Duplex-Stecker, hat ein silbernes Gehäuse und wird mit einer Spannung von 3,3 V betrieben. Mit kleinen Abmessungen (13,9 mm breit, 58,4 mm tief, 12,6 mm hoch) und einem geringen Gewicht von ca. 0,02 kg eignet sich dieser SFP-Transceiver für den Einsatz in kompatiblen Netzwerkgeräten, die Standard-SFP-MSA-Module und Hirschmann-kompatible 1000BASE-ZX-Funktionalität unterstützen.

Vorteile

Das Modul unterstützt bis zu 1250 Mbit/s über Singlemode-Faser und ist für die Übertragung über große Entfernungen spezifiziert, mit einer maximalen Reichweite von bis zu 160000 m unter geeigneten optischen Bedingungen. Es bietet MSA-konforme mechanische und elektrische Interoperabilität und verwendet einen LC-Duplex-Stecker für gleichzeitiges Senden und Empfangen auf getrennten Fasern. Das kompakte silberne Formfaktor und der branchenübliche 3,3-V-Betrieb machen den Transceiver für viele Switch-, Router- und Storage-Plattformen geeignet, die Hirschmann-kompatible SFP-Optiken akzeptieren.

Geeignet für

• Langstrecken-Singlemode-Faserverbindungen und Backbone-Verbindungen
• Aufrüsten oder Ersetzen von SFP-Ports in Switches, Routern und Speichersystemen, die Hirschmann-kompatible 1000BASE-ZX-Module akzeptieren
• Netzwerksegmente, die LC (UPC) Duplex-Schnittstellen erfordern

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1250 Mbit/s
• Maximale Übertragungsentfernung: bis zu 160000 m (Singlemode-Faser, abhängig von den Bedingungen)

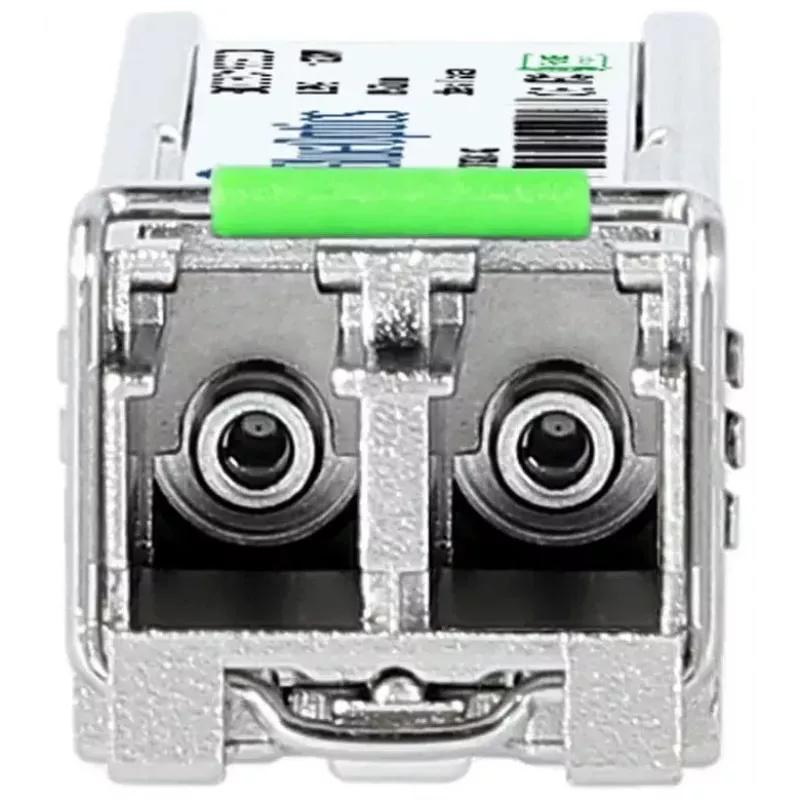

• Steckertyp: LC (UPC) Duplex
• Betriebsspannung: 3,3 V
• Gehäusefarbe und -material: silberner kompakter SFP-Formfaktor
• Abmessungen (B×T×H): 13,9 × 58,4 × 12,6 mm
• Gewicht: ca. 0,02 kg

Verwendung

Installieren Sie den BlueOptics SFP-Transceiver in einen leeren SFP-Steckplatz eines kompatiblen Switches, Routers oder Speichergeräts, während das Host-Gerät ausgeschaltet ist oder gemäß der Hot-Swap-Prozedur des Hosts. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die LC (UPC)-Ports des Moduls an und achten Sie auf die korrekte Tx/Rx-Ausrichtung. Überprüfen Sie den Verbindungsstatus und die Konfiguration im Host-Gerät und aktivieren oder lesen Sie gegebenenfalls die Digital Diagnostic Monitoring (DDM/DOM)-Funktionen über die Host-Verwaltungsschnittstelle, um Parameter wie Versorgungsspannung, optische Leistung und Temperatur zu überwachen.

Empfehlungen

Verwenden Sie Singlemode-LC (UPC)-Patchkabel und halten Sie die Steckerendflächen sauber, um eine optimale Reichweite und Signalqualität zu gewährleisten. Stellen Sie sicher, dass die Zielhardware Hirschmann-kompatible 1000BASE-ZX SFP-Module und alle gewünschten DDM/DOM-Funktionen unterstützt. Überprüfen Sie bei Langstreckenverbindungen den Fasertyp, die Dämpfung und etwaige Inline-Komponenten (Spleiße, Stecker, Verstärker), um die gewünschte Reichweite zu erreichen.
