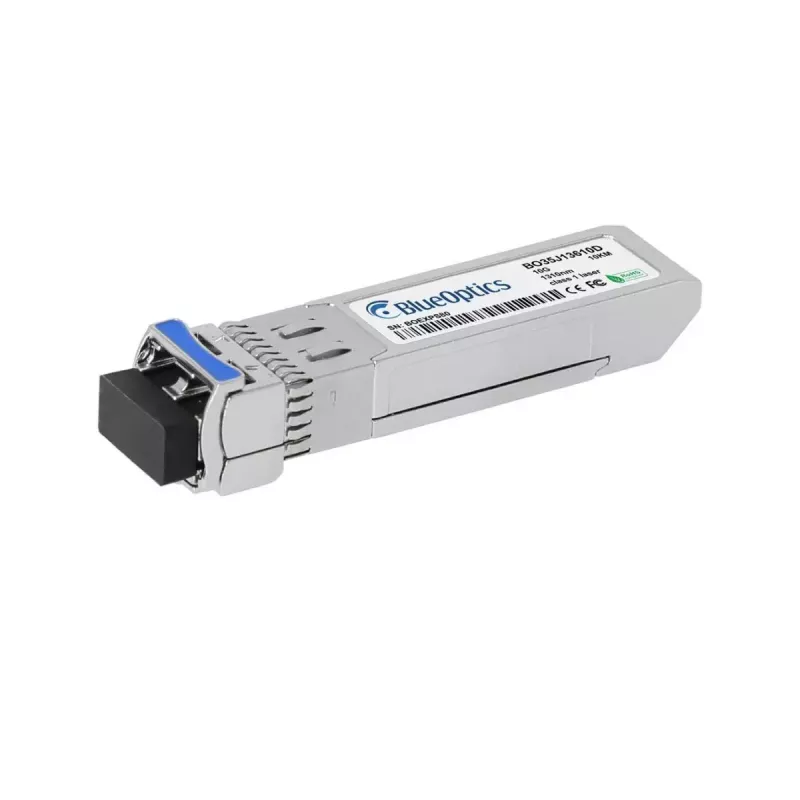

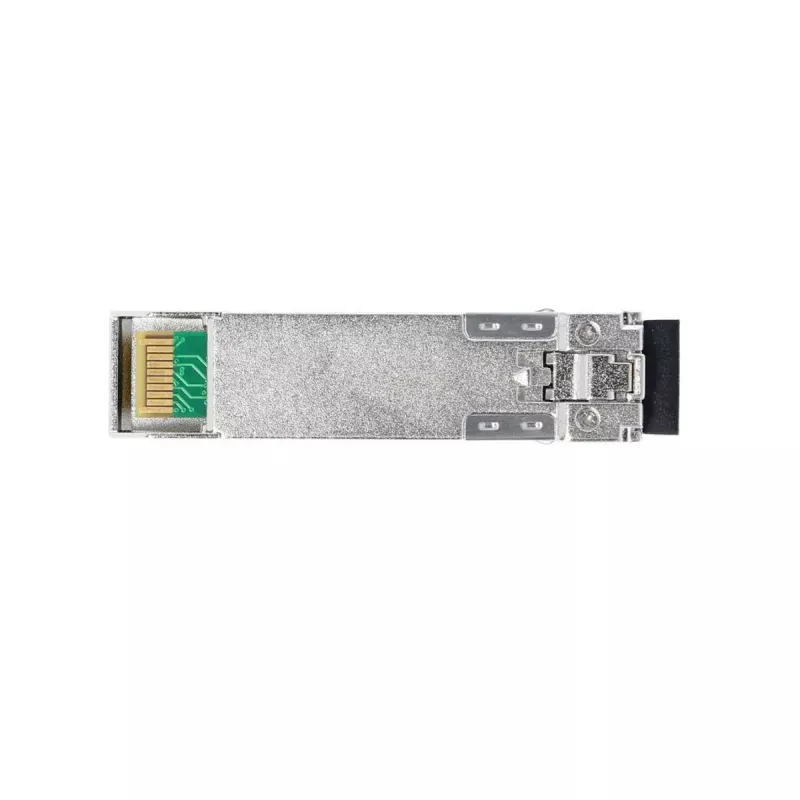

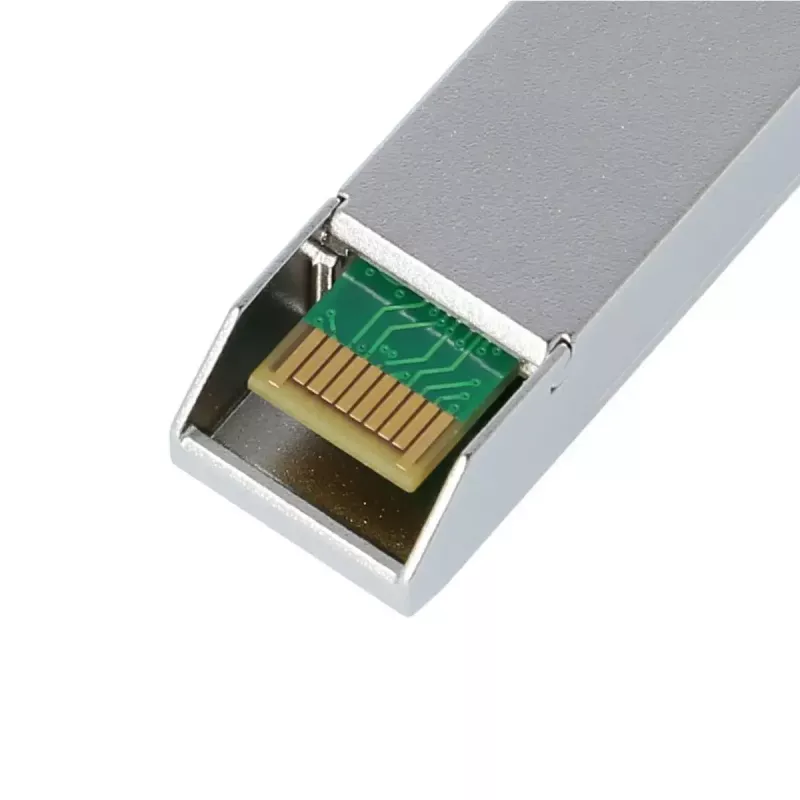

SFP+-Transceiver-Modul BlueOptics 7SN-500-BO Glasfaser LC Aluminium

Das BlueOptics 7SN-500-BO ist ein 10G SFP+ Glasfaser-Transceiver-Modul mit einem LC-Duplex-Stecker und einem Aluminiumgehäuse. Es wurde für Singlemode-Faserverbindungen entwickelt, unterstützt 10GBASE-LR-Übertragung über Entfernungen bis zu 10 Kilometern und wiegt etwa 20 g. Das Modul entspricht den MSA-Standards und ist für den Einsatz in Netzwerk-Switches, Routern, Speichersystemen und anderen Hardware-Plattformen vorgesehen, die SFP+ 10GBASE-LR-Module aufnehmen.

Vorteile

Das Aluminiumgehäuse bietet mechanische Stabilität und Wärmeableitung in einem kompakten, leichten Formfaktor. Die SFP+-Schnittstelle ermöglicht hot-pluggable 10 Gbps-Konnektivität bei gleichzeitiger Kompatibilität mit Geräten, die 10GBASE-LR-Module unterstützen. Der LC-Duplex-Stecker ermöglicht gleichzeitige Sende- und Empfangskanäle auf getrennten Fasern. Digitale Diagnoseüberwachung (DDM/DOM) bietet Echtzeit-Auslesungen von Parametern wie Versorgungsspannung, Laser-Vorspannungsstrom, optischer Ausgangs- und Eingangsleistung sowie Temperatur, sofern die Host-Hardware diese Diagnosen unterstützt.

Geeignet für

• Hochgeschwindigkeits-Ethernet-Verbindungen bis zu 10 Gbps über Singlemode-Faser
• Verbindungen zwischen Switches, Routern und Speichersystemen
• Uplinks mit größerer Reichweite und Campus-Backbone-Segmente (bis zu 10 km)
• Umgebungen, die hot-pluggable SFP+-Module mit LC-Duplex-Steckern erfordern

Technische Daten

• Schnittstellentyp: SFP+
• Formfaktor: SFP+-Transceiver
• Übertragungsstandard: 10GBASE-LR (Singlemode-Faser)

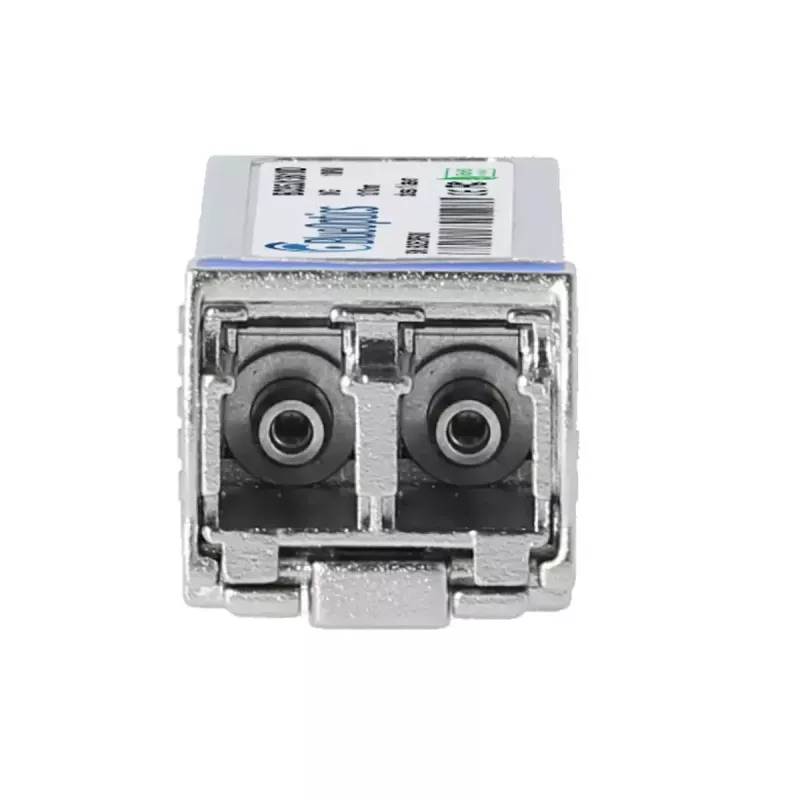

• Stecker: LC-Duplex
• Wellenlänge (typisch): 1310 nm Senden und Empfangen
• Maximale Verbindungslänge: bis zu 10 km (Singlemode-Faser, abhängig von Faser und Verbindungsbudget)
• GehäVerwendung: Aluminium
• Gewicht: ca. 0,02 kg
• Digitale Diagnoseüberwachung (DDM/DOM): unterstützt, wenn die Host-Hardware die Schnittstelle bereitstellt

Verwendung

Installieren Sie den Transceiver gemäß den Anweisungen des Host-Geräts in einen SFP+-kompatiblen Port; das Modul ist hot-pluggable, sodass es in den meisten Systemen ohne Ausschalten eingesetzt oder entfernt werden kann. Schließen Sie LC-Duplex-Patchkabel an die Sende- (TX) und Empfangsanschlüsse (RX) an und achten Sie auf die richtige Polarität. Überprüfen Sie den Verbindungsstatus und die Geschwindigkeit am Host-Gerät. Wenn DDM/DOM-Funktionalität benötigt wird, aktivieren oder lesen Sie die Diagnose über die Host-Management-Schnittstelle, um Spannung, Temperatur und optische Leistungspegel zu überwachen.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel und beachten Sie die Transceiver-Kompatibilitätsrichtlinien des Host-Herstellers. Stellen Sie sicher, dass die Faserpolarität korrekt ist und halten Sie die Stecker sauber, um die optische Leistung zu erhalten. Bestätigen Sie, dass die Zielhardware 10GBASE-LR und DDM/DOM unterstützt, wenn Ferndiagnosen erforderlich sind.
