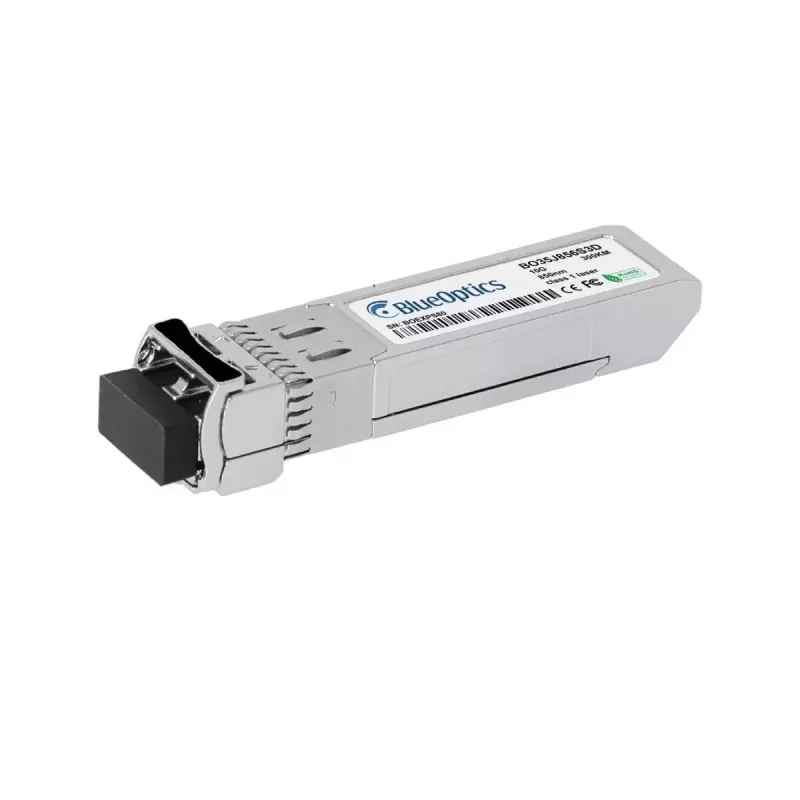

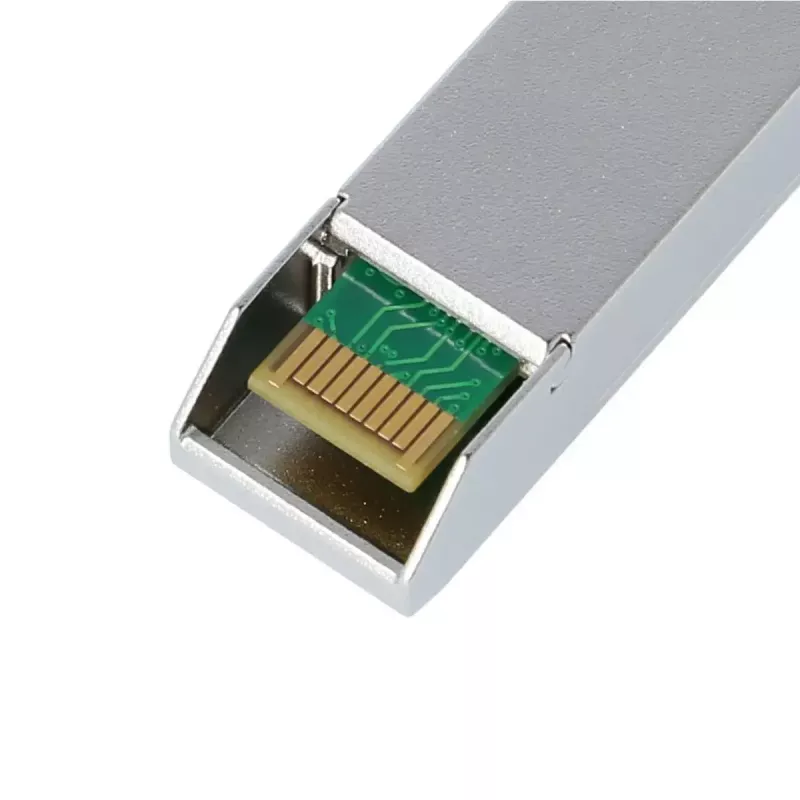

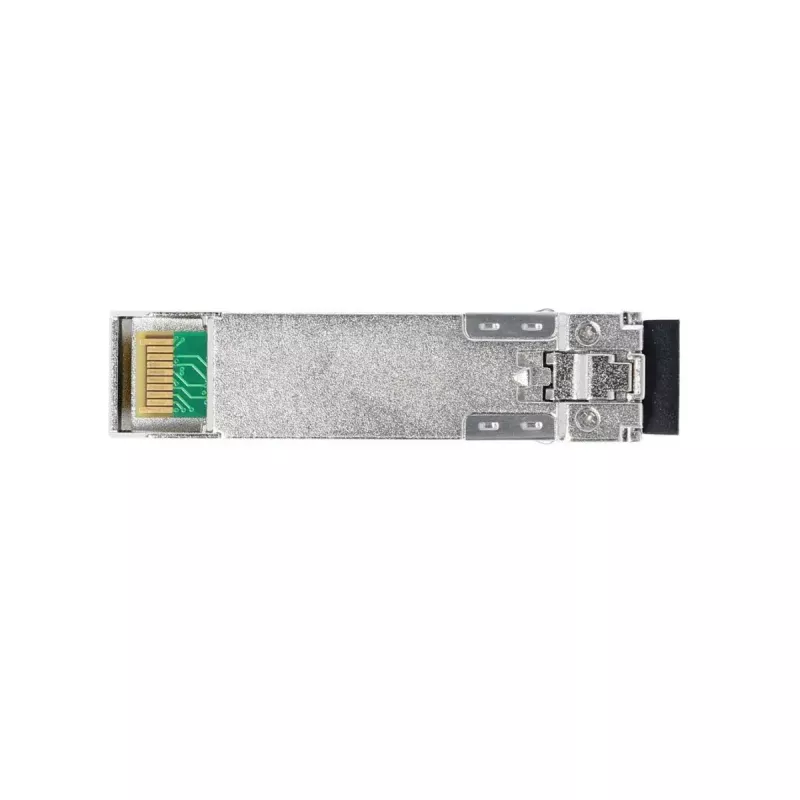

SFP+ Transceiver-Modul BlueOptics 7SM-500-BO Glasfaser LC Aluminium

Das BlueOptics 7SM-500-BO ist ein leichtes SFP+ Transceiver-Modul für Glasfaserverbindungen. Mit einem Aluminiumgehäuse und einer LC-Duplex-Schnittstelle ausgestattet, unterstützt dieses Modul optische 10G-Verbindungen über Multimode-Faser, wobei Sender und Empfänger bei 850 nm arbeiten. Mit einem Gewicht von etwa 20 g entspricht es den mechanischen und elektrischen MSA-Formfaktorstandards und ist für den Einsatz in kompatiblen Netzwerkgeräten vorgesehen, die 10GBASE-SR SFP+ Module unterstützen.

Vorteile

Das Aluminiumgehäuse bietet mechanischen Schutz bei gleichzeitig geringem Gewicht. Die Kompatibilität mit SFP+ Ports und die Einhaltung der MSA-Schnittstellenspezifikationen ermöglichen den Plug-and-Play-Austausch in Systemen, die 10GBASE-SR Transceiver akzeptieren. Das 850 nm Multimode-Laserpaar unterstützt optische 10 Gbit/s Kurzstreckenverbindungen, und der LC-Duplex-Stecker ermöglicht gleichzeitige Sende- und Empfangskanäle auf zwei Fasern. Digitale Diagnosefunktionen (DDM/DOM) sind verfügbar, wenn sie vom Hostgerät unterstützt werden, und ermöglichen die Fernüberwachung von Versorgungsspannung, Temperatur, Sendeleistung und Empfangsleistung.

Geeignet für

• 10G Kurzstrecken-Ethernet-Verbindungen über Multimode-Faser (bis zu typischen Multimode-Distanzen)
• Integration in Switches, Router, Speichersysteme und andere SFP+-kompatible Netzwerkhardware
• Ersatz von 10GBASE-SR SFP+ Modulen in Systemen, die LC-Duplex-Stecker erfordern

Technische Daten

• Formfaktor: SFP+
• Wellenlänge: 850 nm (TX und RX)

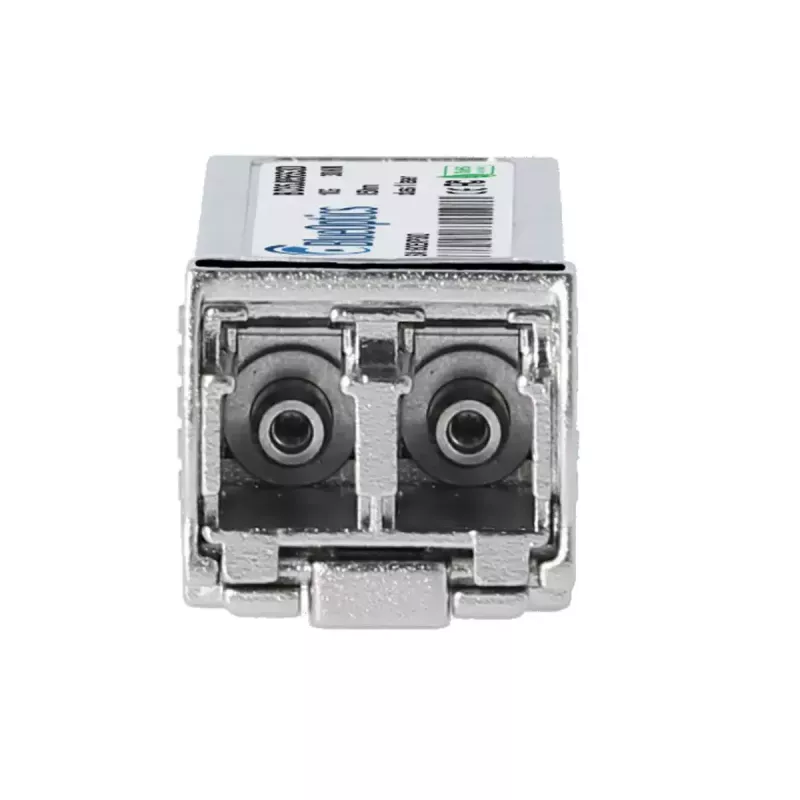

• Stecker: LC-Duplex
• Unterstütztes Protokoll: 10GBASE-SR (10 Gbit/s)
• Fasertyp: Multimode-Faser
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg
• Digitale Diagnoseunterstützung: DDM/DOM (sofern vom Host unterstützt)

Verwendung

Installieren Sie das BlueOptics 7SM-500-BO in einen SFP+ Steckplatz eines kompatiblen Netzwerkgeräts, während das Gerät ausgeschaltet ist, falls der Hersteller dieses Verfahren empfiehlt, oder befolgen Sie die Hot-Swap-Richtlinien, sofern unterstützt. Verbinden Sie ein LC-Duplex-Multimode-Patchkabel zwischen den Transceivern an beiden Enden der Verbindung und achten Sie auf die korrekte TX/RX-Ausrichtung. Überprüfen Sie den Verbindungsstatus und die Datenrate auf der Verwaltungsschnittstelle des Hostgeräts. Wenn DDM/DOM verfügbar ist und von der Ausrüstung unterstützt wird, überwachen Sie Versorgungsspannung, Temperatur und optische Leistungswerte zur Fehlerbehebung und vorbeugenden Wartung.

Empfehlungen

Verwenden Sie hochwertige Multimode-LC-Patchkabel und reinigen Sie gegebenenfalls die Faserstecker vor dem Zusammenstecken, um eine optimale optische Leistung zu erzielen. Bestätigen Sie die Kompatibilität des Hostgeräts mit SFP+ Modulen von Drittanbietern und aktivieren Sie die DDM/DOM-Unterstützung in der Geräte-Firmware, um auf Diagnosedaten zugreifen zu können.
