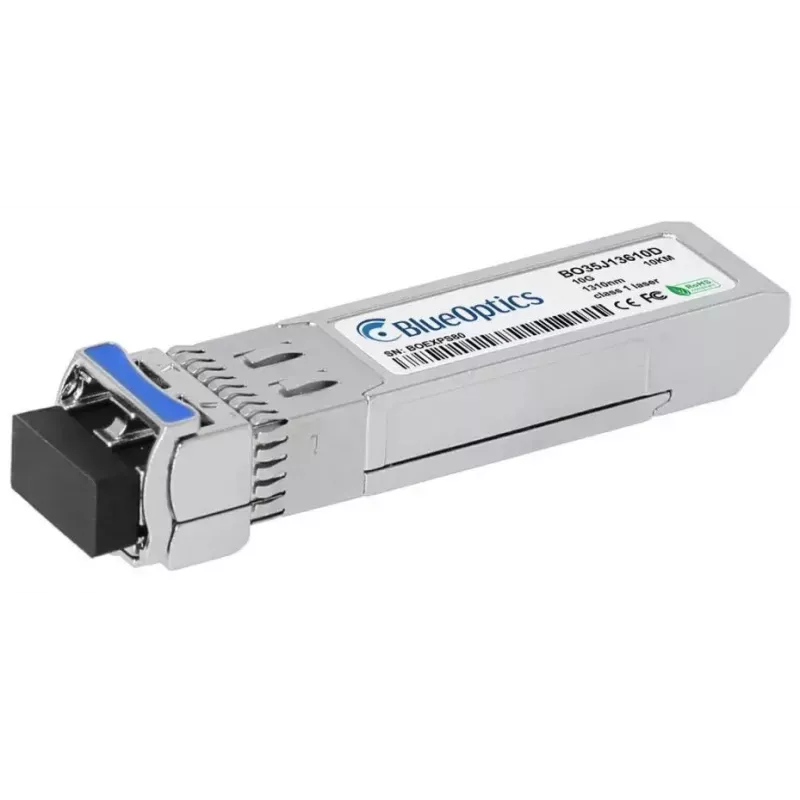

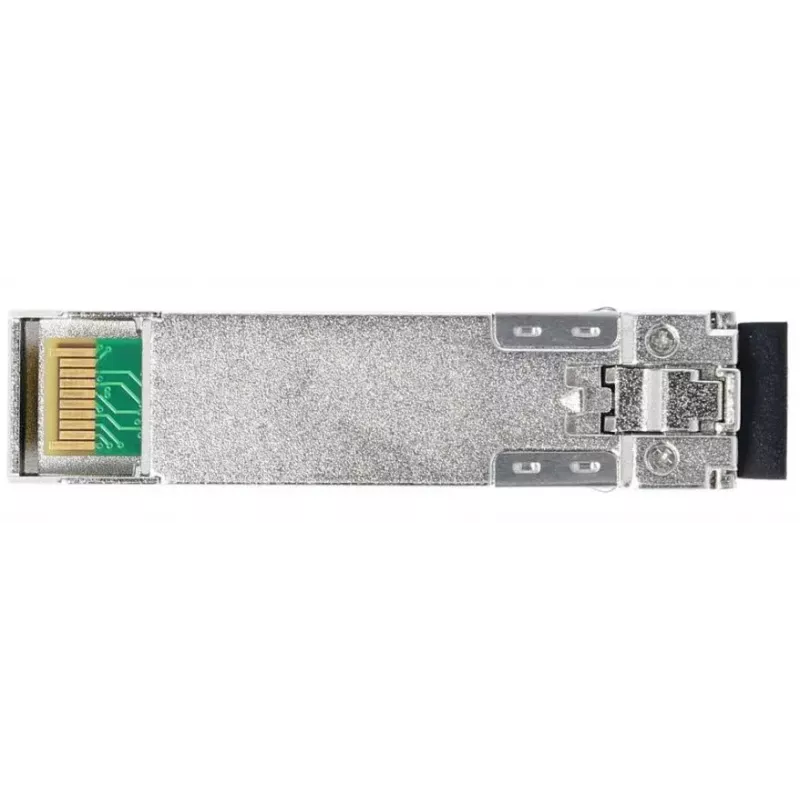

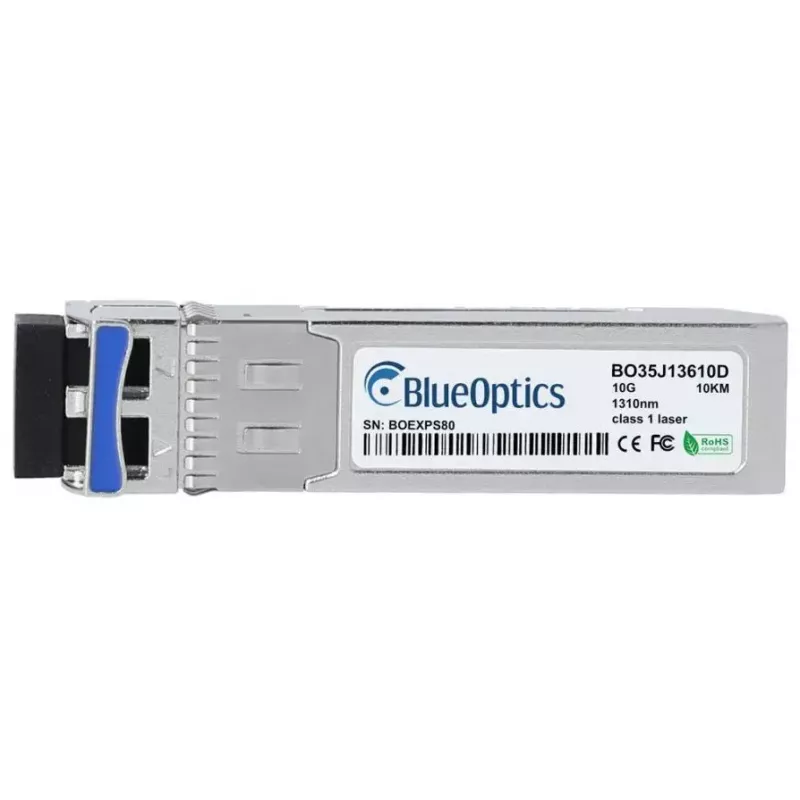

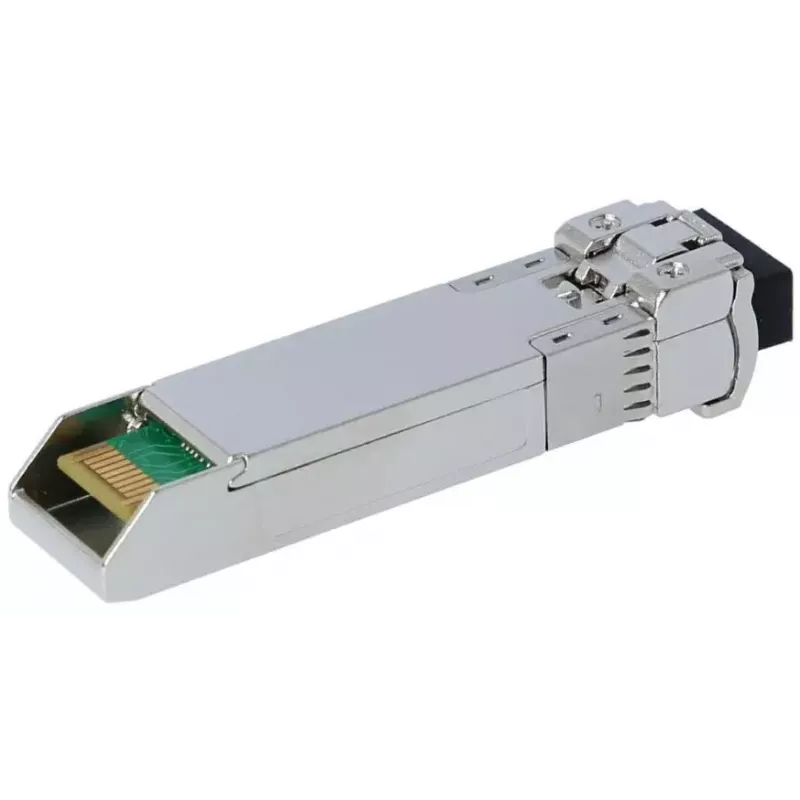

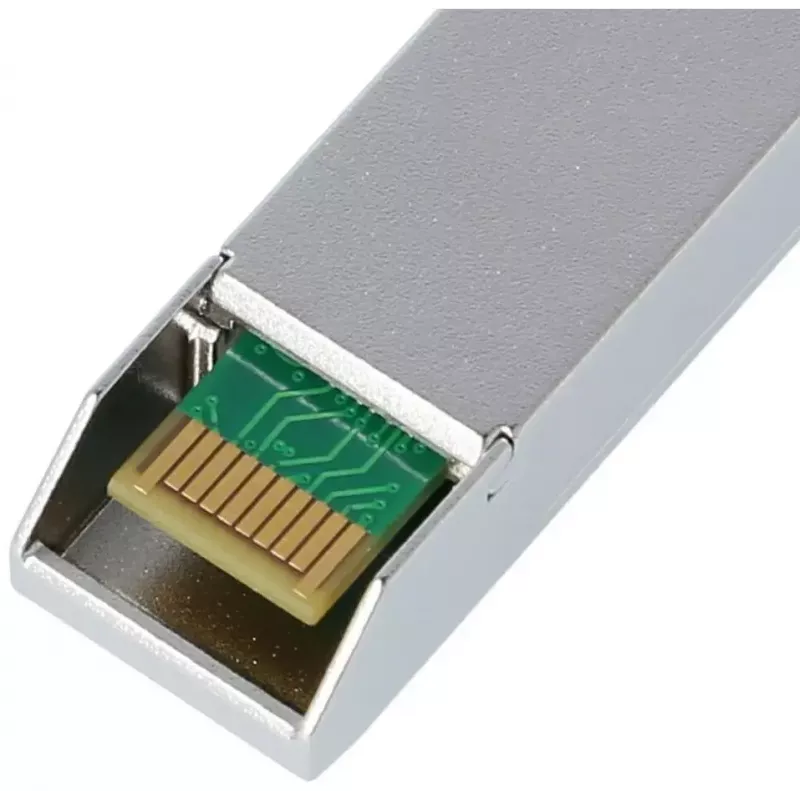

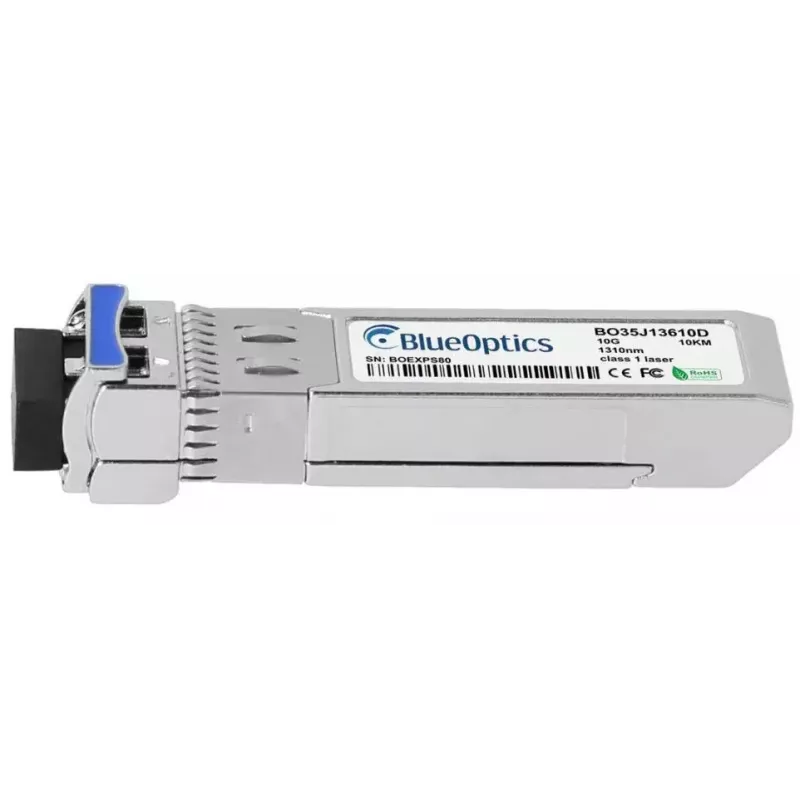

SFP+-Transceiver-Modul BlueOptics 740-021309-BO 10km Aluminium

Das BlueOptics 740-021309-BO SFP+-Transceiver-Modul ist eine optische 10G-Schnittstelle, die für langreichweitige Singlemode-Faserverbindungen bis zu 10 km ausgelegt ist. Untergebracht in einem leichten Aluminiumgehäuse mit einem Gewicht von etwa 20 g, implementiert dieses SFP+-Modul einen optischen LC-Duplex-Steckverbinder und erfüllt die Anforderungen des MSA-kompatiblen SFP+-Formfaktors. Es bietet eine optische Verbindung der Klasse 10GBASE-LR mit einer Sender- und Empfängerwellenlänge von 1310 nm und unterstützt gängige Hochgeschwindigkeits-Ethernet- sowie andere optische Transportprotokolle, wenn es mit kompatiblen Netzwerkgeräten verwendet wird.

Vorteile

Das Aluminiumgehäuse bietet ein kompaktes, zuverlässiges Gehäuse mit geringem Gewicht für eine einfache Installation und Wärmeableitung in rackmontierten oder chassisbasierten Systemen. Das Modul folgt etablierten mechanischen und optischen SFP+-Standards und ermöglicht die Interoperabilität mit einer Vielzahl von Netzwerk-Switches, Routern und Speichergeräten, die MSA-kompatible 10G-SFP+-Optiken akzeptieren. Sein Singlemode-LR-Design ist für eine stabile Datenübertragung über längere Distanzen mit reduzierten elektromagnetischen Störungen im Vergleich zu Kupferverbindungen vorgesehen.

Geeignet für (Aufgaben / Anwendungsfälle)

• 10-Gbit/s-Uplinks zwischen Switches und Routern über Singlemode-Faser
• Anbindung von Servern, Speichersystemen und SANs in Rechenzentren
• Längere Campus- oder Metro-Verbindungen bis zu 10 km
• Ersatz oder Erweiterung von MSA-kompatiblen SFP+-Ports in Netzwerkhardware

Wichtige Spezifikationen

• Schnittstellentyp: SFP+ (MSA-Formfaktor)
• Optische Klasse: 10GBASE-LR für Singlemode-Faser
• Wellenlänge: 1310 nm Sender und Empfänger
• Maximale Reichweite: bis zu 10 km über Singlemode-Faser

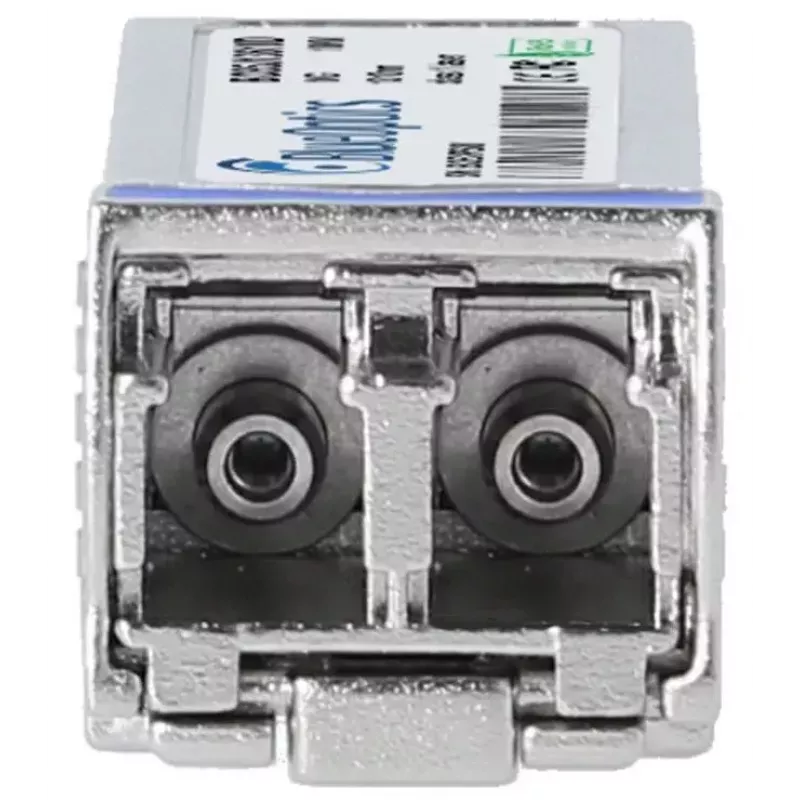

• Steckverbindertyp: LC-Duplex
• Gehäusematerial und -farbe: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Stellen Sie sicher, dass das Host-Gerät SFP+-MSA-kompatible Optiken unterstützt und dass, falls erforderlich, etwaige Hersteller-Portsperren oder Firmware-Einschränkungen behoben sind. Stecken Sie den Transceiver in einen freien SFP+-Steckplatz, bis er einrastet, und schließen Sie dann ein LC-Duplex-Singlemode-Patchkabel an, wobei Sie auf die korrekte Sende-/Empfangsausrichtung achten. Überprüfen Sie nach der physischen Installation den Verbindungsstatus und die Geschwindigkeit in der Host-Geräteschnittstelle und bestätigen Sie die optische Leistung und die Verbindungsparameter über die Gerätediagnose, falls verfügbar. Lösen Sie beim Entfernen des Moduls die Verriegelung und ziehen Sie es gerade heraus, um eine Beschädigung des Steckverbinders zu vermeiden.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel und befolgen Sie die Herstellerangaben zu Biegeradius und Steckverbinderreinheit. Wenn das Host-Gerät Digital Diagnostics Monitoring (DDM/DOM) unterstützt, aktivieren und überwachen Sie die verfügbaren Parameter (Spannung, Laser-Bias, Sende-/Empfangsleistung, Temperatur) zur proaktiven Wartung. Lagern Sie unbenutzte Transceiver in antistatischer Verpackung und vermeiden Sie Berührungen der optischen Endflächen, um die Signalqualität zu erhalten.
