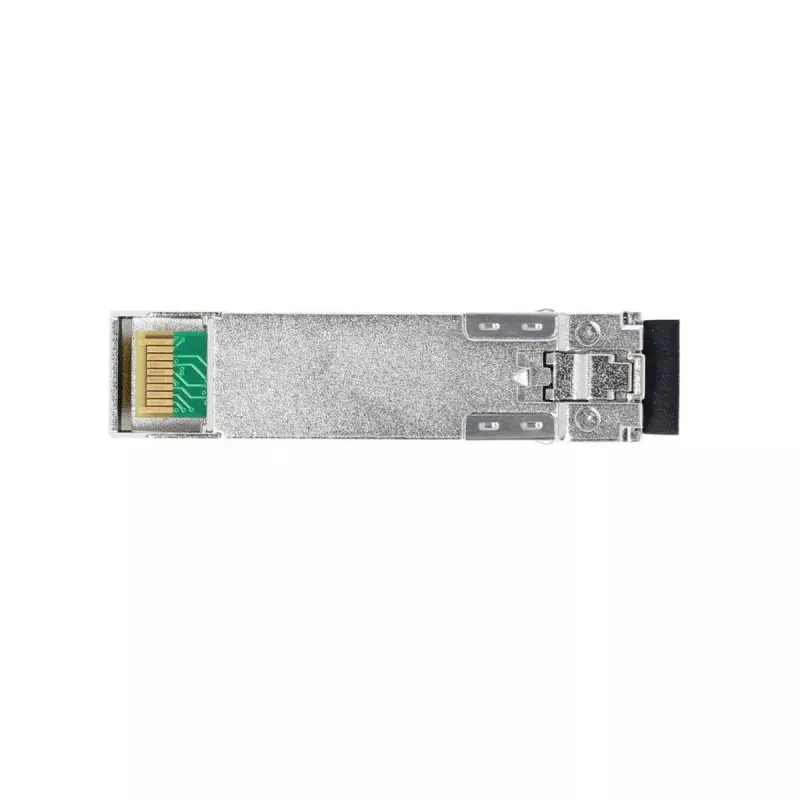

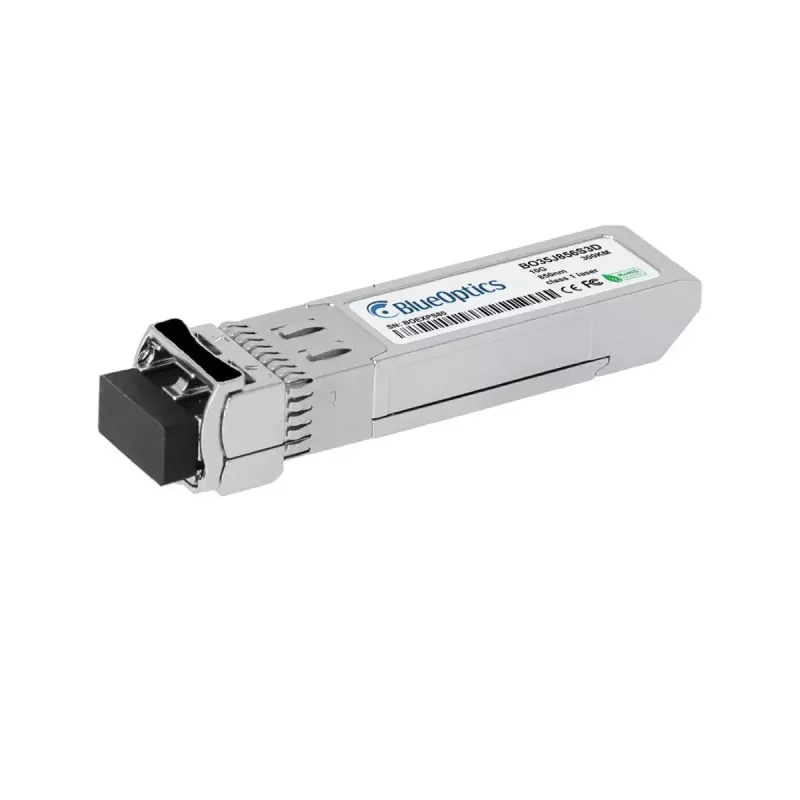

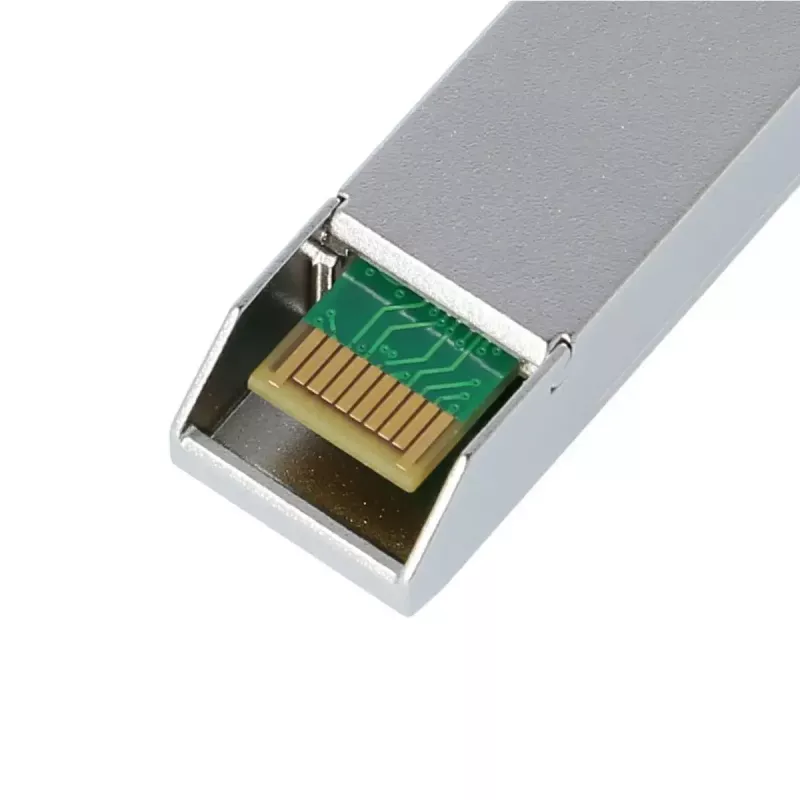

SFP+-Transceiver-Modul BlueOptics 57-1000114-01-BO 300 m Aluminium

Das BlueOptics 57-1000114-01-BO SFP+-Transceiver-Modul ist ein 10GBASE-SR-kompatibles optisches Modul, das für Kurzstrecken-Multimode-Faserverbindungen bis zu 300 Metern entwickelt wurde. Es ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 20 g und wird einzeln verpackt geliefert. Das Modul verwendet einen LC-Duplex-Stecker und arbeitet mit einer Wellenlänge von 850 nm sowohl für den Sender als auch den Empfänger. Es entspricht den MSA-Standards und unterstützt Standard-10-Gbps-Ethernet und verwandte Hochgeschwindigkeitsprotokolle, wenn es in Hardware eingesetzt wird, die SFP+-10GBASE-SR-Module akzeptiert.

Vorteile

Das Aluminiumgehäuse bietet mechanische Stabilität und Wärmeableitung und hält das Modul gleichzeitig leicht. Die Einhaltung der MSA-Standards und die Verwendung bewährter optischer Komponenten ermöglichen eine hohe Kompatibilität mit den wichtigsten Netzwerkplattformen, die 10GBASE-SR-SFP+-Module unterstützen. Das Modul unterstützt digitale Diagnosefunktionen (DDM/DOM) zur Fernüberwachung von Spannung, Temperatur, Laser-Bias-Strom und optischer Leistung, was die Wartung und Fehlerbehebung von Glasfaserverbindungen vereinfacht.

Geeignet für

• 10-Gbps-Ethernet-Verbindungen über Multimode-Fasern innerhalb von Rechenzentren und Campusnetzwerken
• Verbindungen zwischen Switches, Routern und Speichersystemen bis 300 m
• Fibre Channel over Ethernet (FCoE) und SDH-/SONET-Hochgeschwindigkeitsanwendungen

Technische Daten

• Formfaktor: SFP+ (10GBASE-SR-kompatibel)
• Maximale Reichweite: bis zu 300 Meter über Multimode-Faser
• Wellenlänge: 850 nm (Sender und Empfänger)

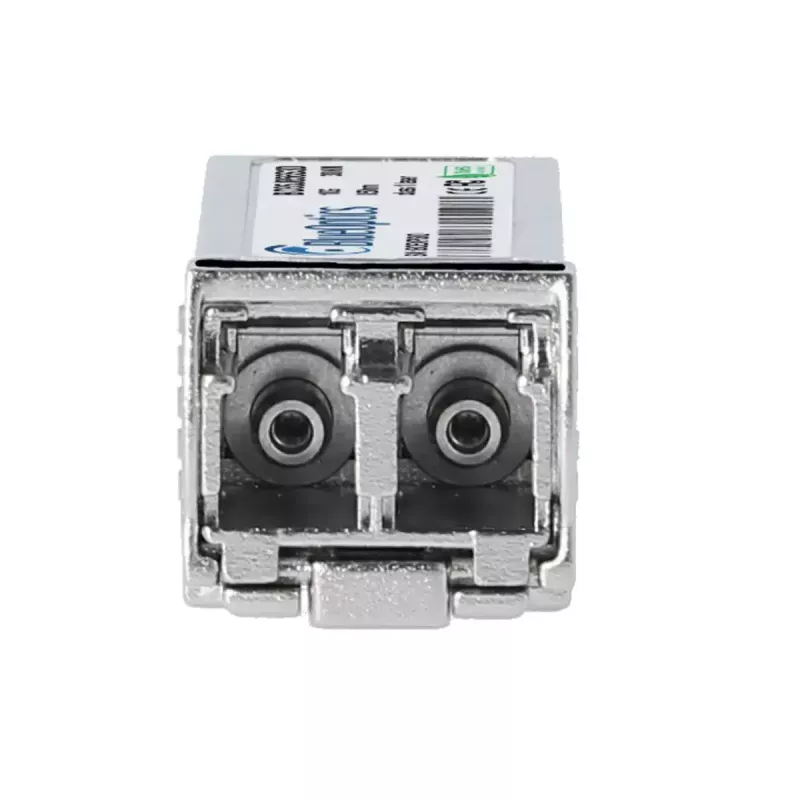

• Steckverbinder: LC-Duplex
• Unterstützte Datenrate: 10 Gbps
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg
• Digitale Diagnose: DDM/DOM (MSA SFF-8472-konform)

Verwendung

Installieren Sie das BlueOptics SFP+-Modul in einen SFP+-Steckplatz eines kompatiblen Netzwerkgeräts und beachten Sie dabei die Hot-Plug-Verfahren des Geräteherstellers. Verwenden Sie ein LC-Duplex-Multimode-Glasfaser-Patchkabel zur Verbindung mit dem entfernten Transceiver oder Patchpanel und stellen Sie sicher, dass die Polarität und die Dämpfungsgrenzwerte für den gewählten Fasertyp eingehalten werden. Überprüfen Sie die Verbindungsaushandlung bei 10 Gbps und aktivieren bzw. fragen Sie bei Bedarf die DDM/DOM-Schnittstelle über das Host-System ab, um Betriebsparameter wie Temperatur und optische Leistung zu überwachen.

Empfehlungen

Für eine optimale Leistung kombinieren Sie den Transceiver mit einer Multimode-Faser und LC-Duplex-Patchkabeln, die den Modulspezifikationen entsprechen. Halten Sie die Steckverbinder sauber und überprüfen Sie, ob die Host-Hardware-Firmware SFP+-Module von Drittanbietern und DDM/DOM-Funktionen unterstützt. Treffen Sie geeignete ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und bewahren Sie ungenutzte Module mit Schutzkappen auf, um das Eindringen von Staub zu verhindern.
