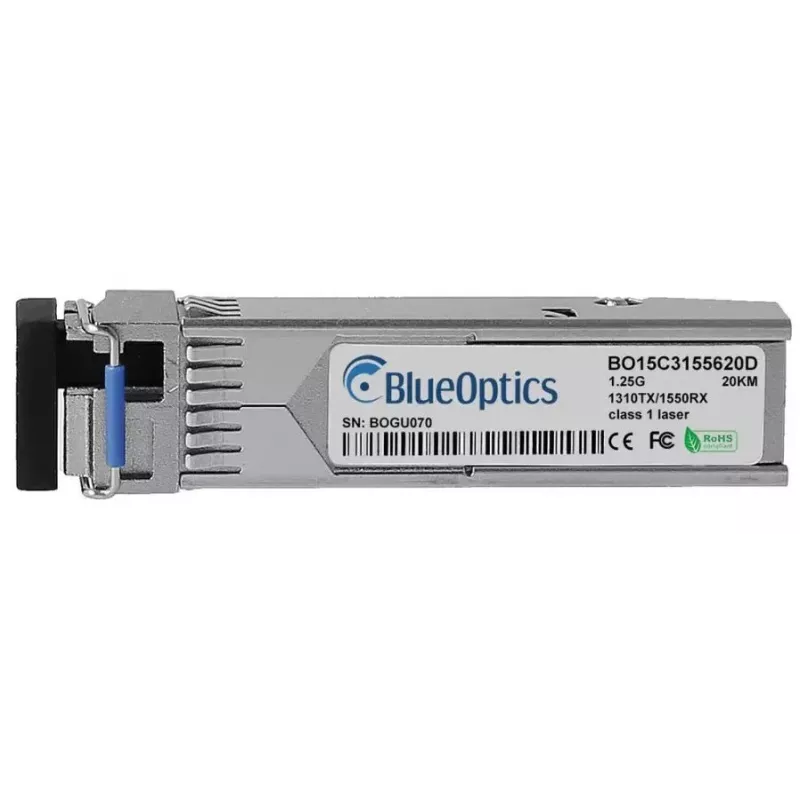

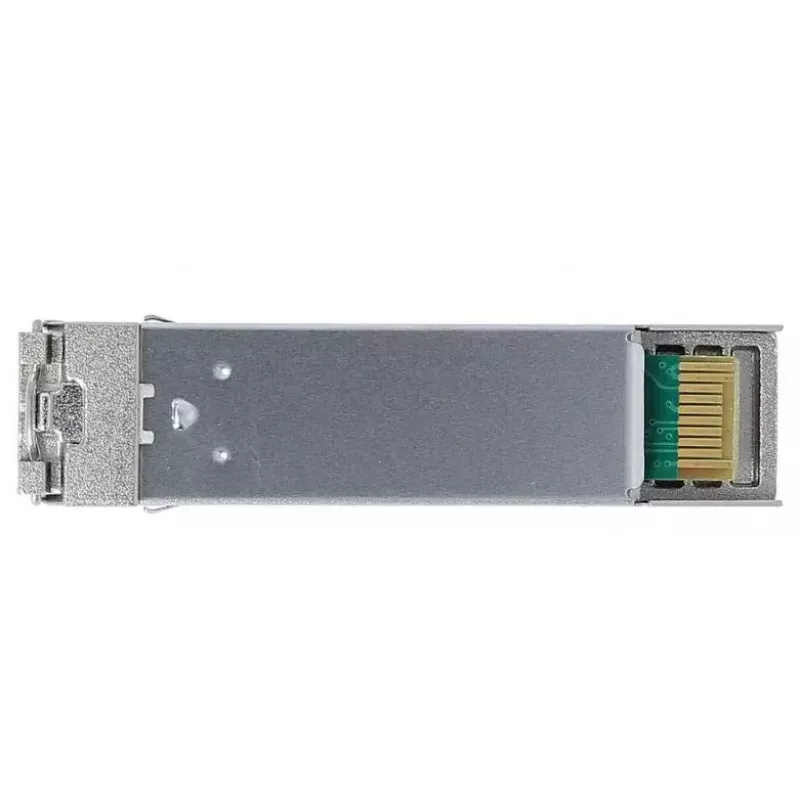

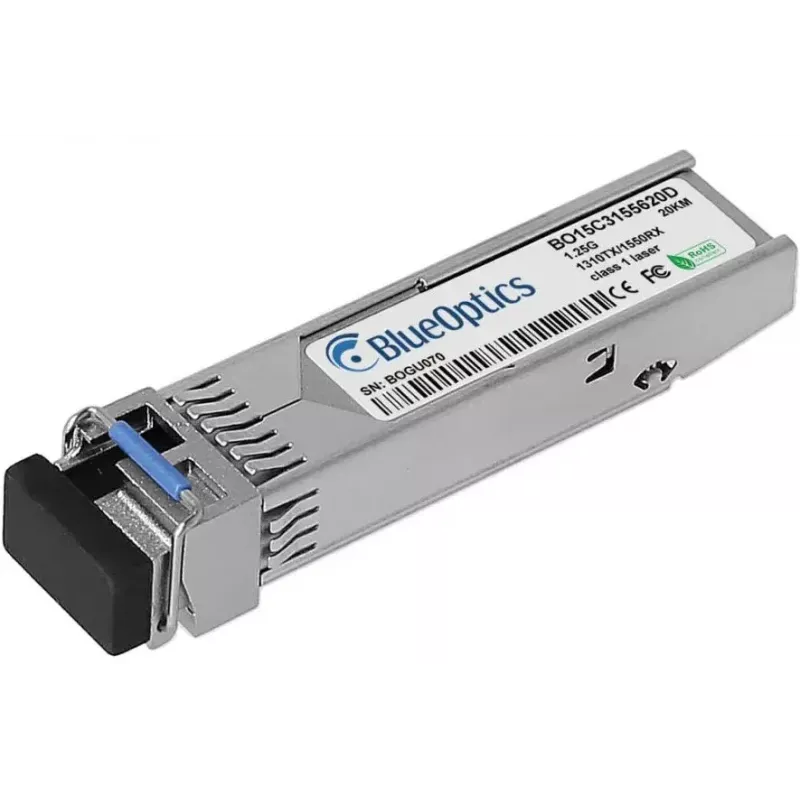

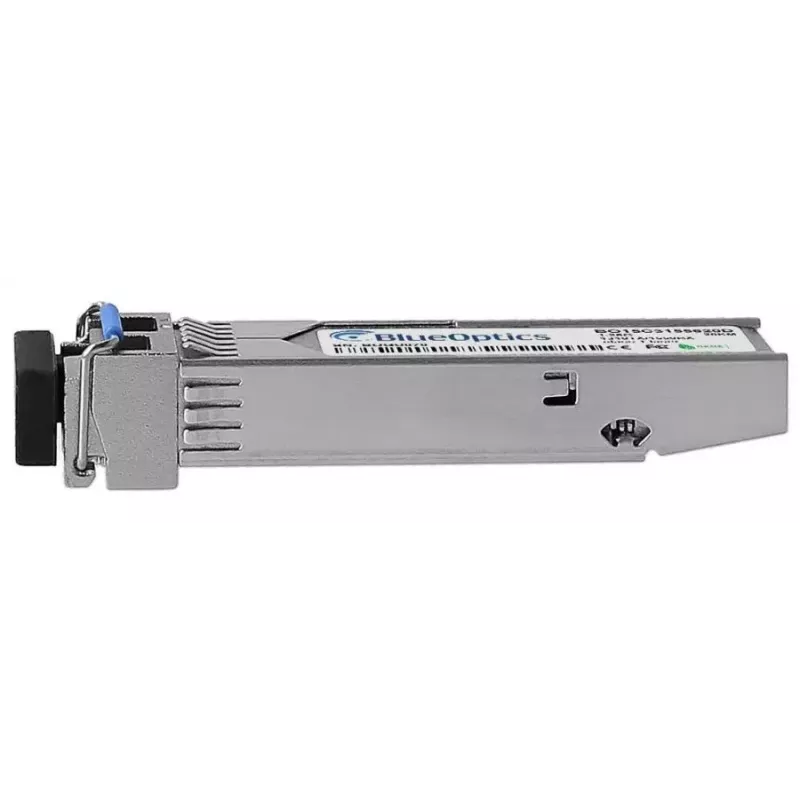

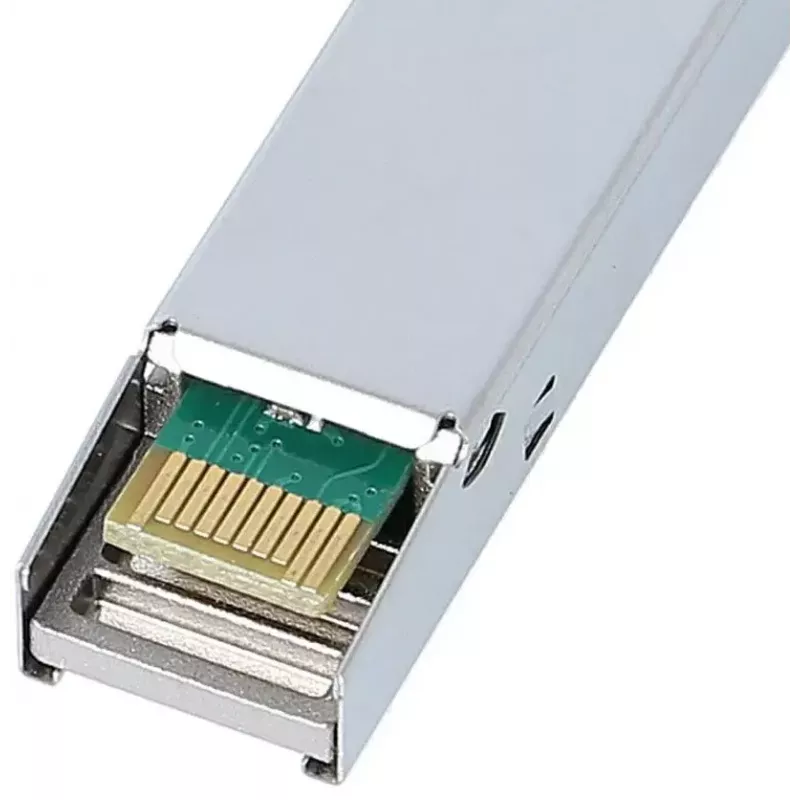

SFP-Transceiver-Modul BlueOptics 3HE00868CA-BO 1250 Mbit/s Glasfaser

Das BlueOptics 3HE00868CA-BO SFP-Transceiver-Modul ist ein kompaktes Glasfasermodul, das für Singlemode-Netzwerke mit einer maximalen Datenübertragungsrate von 1250 Mbit/s ausgelegt ist. Das Modul folgt dem SFP-Formfaktor und verwendet einen LC (UPC) Simplex-Stecker. Es wird mit einer Eingangsspannung von 3,3 V betrieben und zieht bis zu 0,28 A, bei physischen Abmessungen von etwa 13,9 mm (B) × 58,4 mm (T) × 8,5 mm (H) und einem Gewicht von etwa 0,02 kg. Der Transceiver unterstützt Übertragungen über Entfernungen von bis zu 20.000 m und ist mit Geräten kompatibel, die Alcatel Nokia 3HE00868CA-kompatible SFP-Module und MSA-konforme SFP-Schnittstellen akzeptieren.

Vorteile

Das BlueOptics 3HE00868CA-BO bietet einen standardmäßigen SFP-Formfaktor, der eine einfache Hot-Plug-Installation in kompatible Netzwerkgeräte ermöglicht. Sein Singlemode-LC-Stecker und die 1250-Mbit/s-Fähigkeit ermöglichen die Unterstützung gängiger Gigabit- und älterer 1,25G-optischer Anwendungen über große Entfernungen von bis zu 20 km. Die geringe Größe und das niedrige Gewicht des Moduls machen es für dichte Installationen geeignet, während der 3,3-V-Betrieb und die moderate Stromaufnahme einen effizienten Energieverbrauch unterstützen. Die Einhaltung der MSA-SFP-Abmessungen und elektrischen Eigenschaften gewährleistet eine breite Interoperabilität mit Hardware, die gleichwertige Alcatel-Nokia-Module unterstützt.

Geeignet für

• Punkt-zu-Punkt-Glasfaserverbindungen über Singlemode-Faser bis zu 20 km
• Gigabit-Ethernet- und 1,25-Gbps-Legacy-Glasfaserverbindungen
• Einsatz in Switches, Routern, Medienkonvertern und Speichersystemen, die SFP-Module akzeptieren
• Netzwerk-Upgrades, bei denen ein kompakter SFP-Transceiver mit LC-Stecker erforderlich ist

Wichtige Spezifikationen

• Formfaktor: Small Form-factor Pluggable (SFP)
• Maximale Datenrate: 1250 Mbit/s
• Maximale Übertragungsdistanz: 20.000 m (20 km)
• Fasertyp: Singlemode-Faser

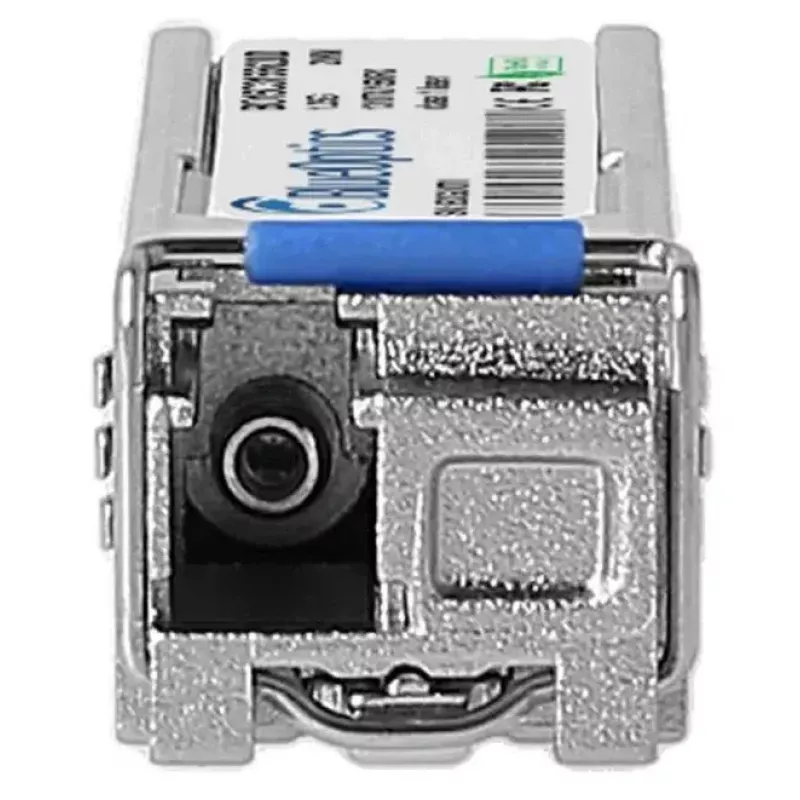

• Steckertyp: LC (UPC) Simplex
• Versorgungsspannung: 3,3 V
• Maximaler Strom: 0,28 A
• Abmessungen (B×T×H): 13,9 × 58,4 × 8,5 mm
• Gewicht: ca. 0,02 kg
• Produktfarbe: Silber

Verwendung

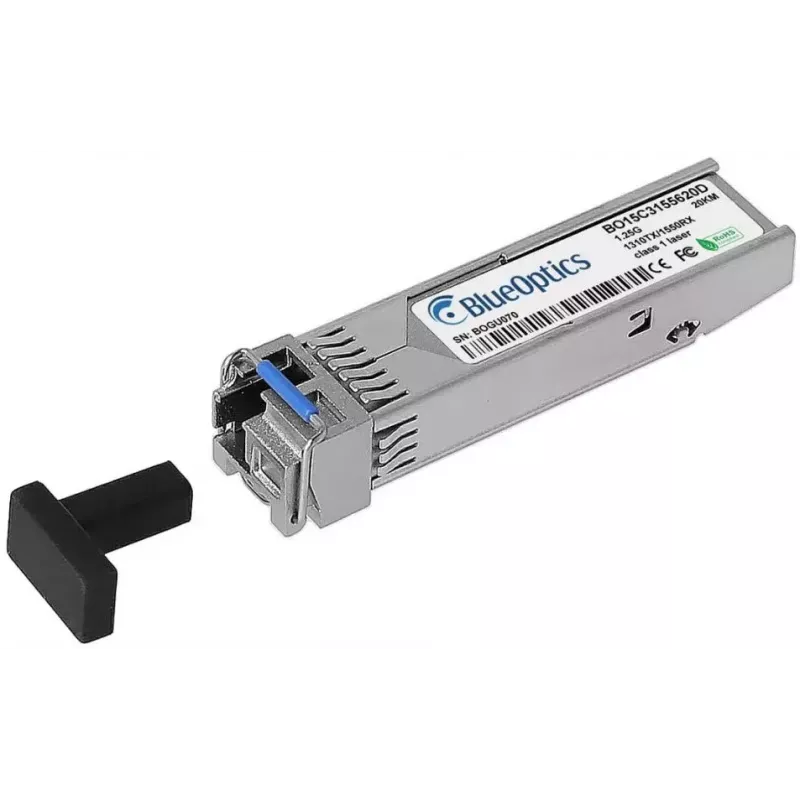

Überprüfen Sie vor dem Einsetzen, ob das Hostgerät SFP-Transceiver unterstützt und ob erforderliche Firmware- oder Softwareeinstellungen die Verwendung von Drittanbieter-SFP-Modulen zulassen. Fassen Sie den Transceiver am Gehäuse an und vermeiden Sie es, den optischen Stecker zu berühren. Entfernen Sie die Schutzkappen vom LC-Stecker und dem Host-Port und setzen Sie dann das Modul in den SFP-Steckplatz ein, bis es einrastet. Schließen Sie ein geeignetes Singlemode-LC-Patchkabel an, um die optische Verbindung herzustellen. Deaktivieren Sie beim Entfernen des Moduls zunächst den Port, falls unterstützt, drücken Sie dann die Verriegelung und ziehen Sie das Modul gerade heraus. Überprüfen Sie die Stecker regelmäßig und reinigen Sie sie mit geeigneten Glasfaser-Reinigungswerkzeugen, um die Signalqualität zu erhalten.

Empfehlungen

Verwenden Sie Singlemode-LC-Patchkabel mit geeigneter Dämpfung und Qualität, stellen Sie sicher, dass die Gegenstellen-Transceiver denselben Wellenlängen-/Kanalplan unterstützen, und bestätigen Sie, dass das Hostgerät digitale Diagnosefunktionen (DDM/DOM) unterstützt, falls eine Überwachung von Spannung, Laser-Vorstrom, Ausgangs-/Empfangsleistung und Temperatur erforderlich ist. Lagern Sie unbenutzte Module mit Schutzkappen in einer trockenen, staubfreien Umgebung und beachten Sie die ESD-Vorsichtsmaßnahmen bei der Handhabung.
