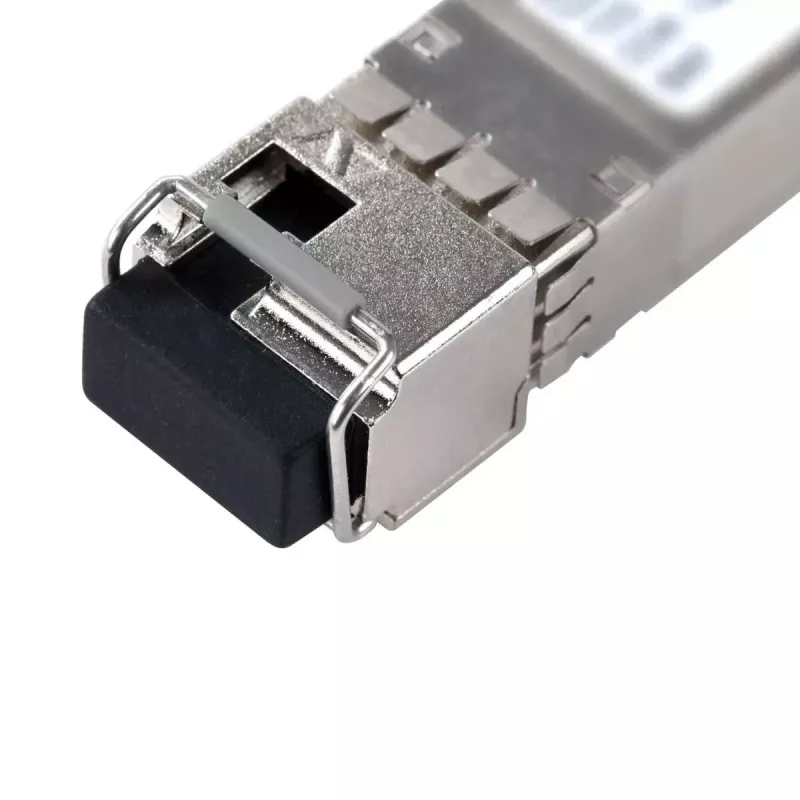

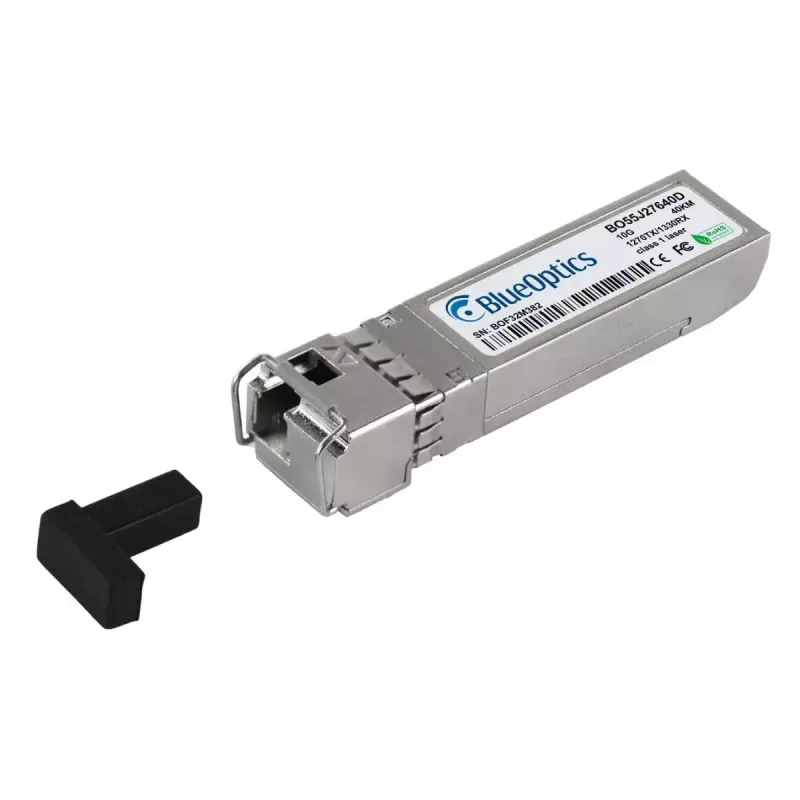

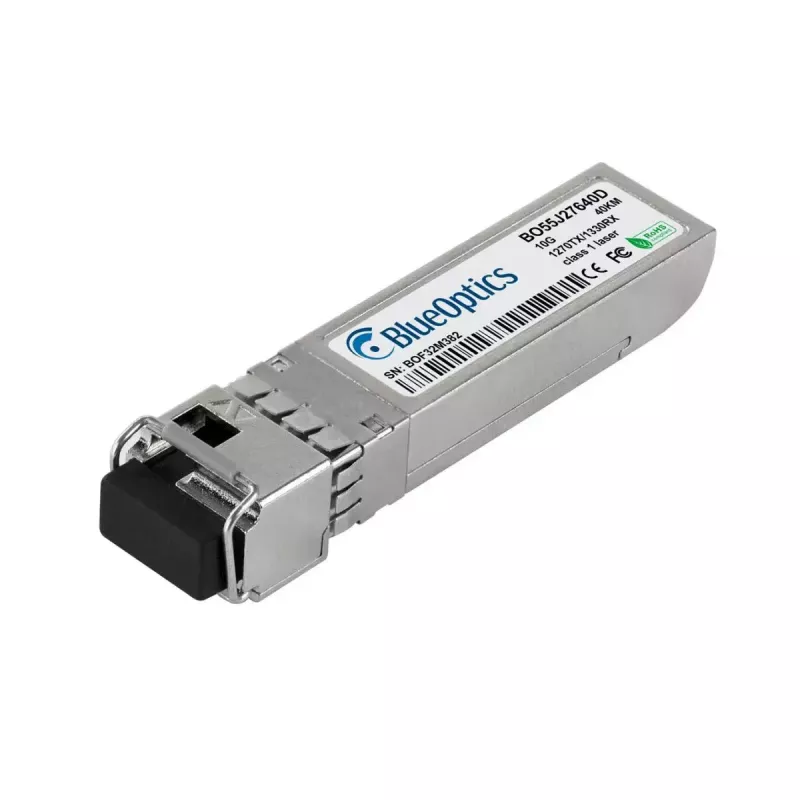

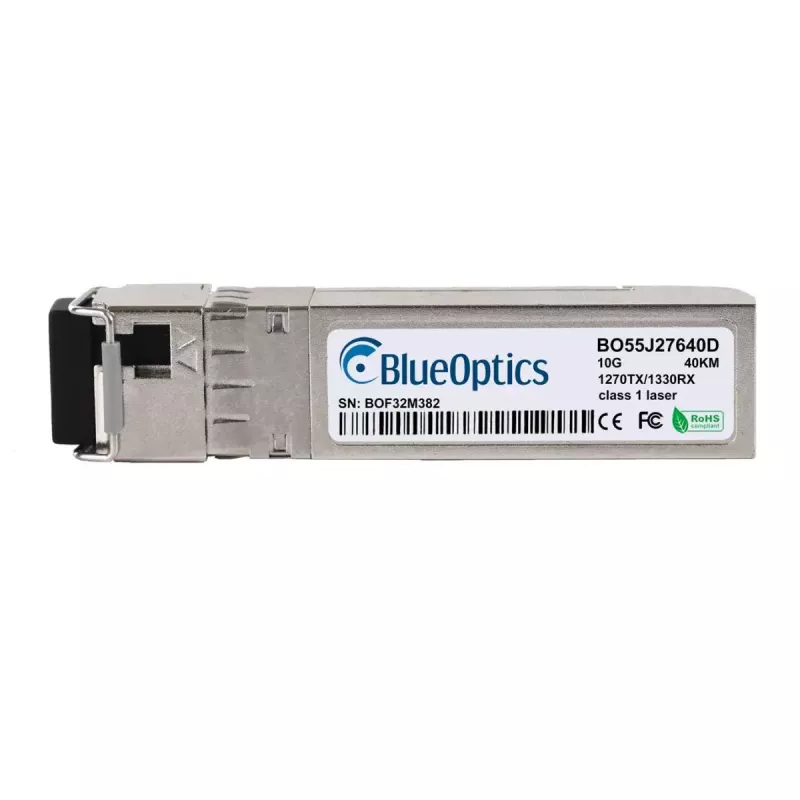

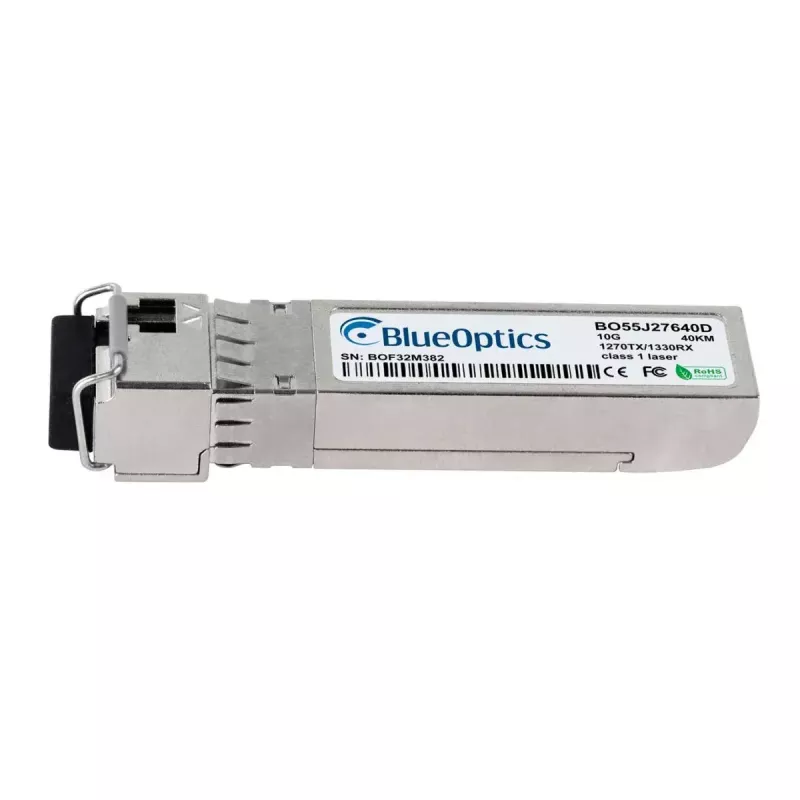

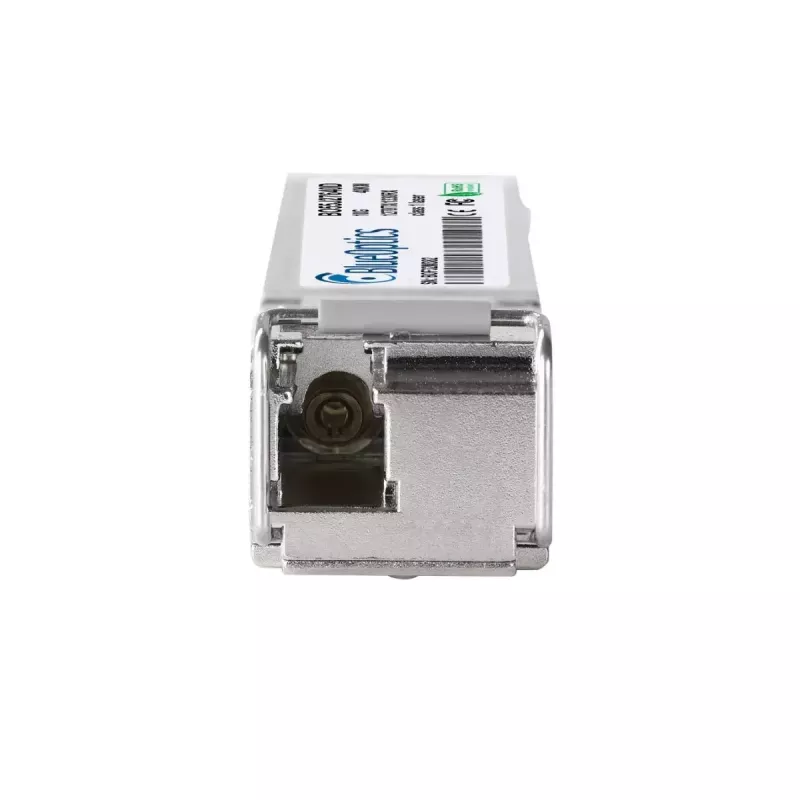

SFP+ Transceiver-Modul BlueOptics 10G-SFPP-BXU-S-40-BO 10000 Mbit/s

Das BlueOptics 10G-SFPP-BXU-S-40-BO ist ein SFP+ Glasfaser-Transceiver-Modul, das für optische Datenübertragung mit 10 Gbit/s über Singlemode-Faser entwickelt wurde. Untergebracht in einem Metallgehäuse und mit einem Gewicht von etwa 20 g, unterstützt dieses Modul den 10GBASE-BX-U-Betrieb mit LC-Simplex-Anschluss, einem separaten Sende- und Empfangswellenlängenpaar (typisch 1330 nm TX / 1270 nm RX) und einer Reichweite von bis zu 40 km unter geeigneten Faser- und Linkbedingungen. Das Modul implementiert Digital Diagnostics Monitoring (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeausgangsleistung, Empfangseingangsleistung und Temperatur und entspricht den mechanischen und elektrischen Spezifikationen des MSA SFP+.

Vorteile

Das BlueOptics 10G-SFPP-BXU-S-40-BO bietet einen Hochgeschwindigkeits-Datendurchsatz von 10 Gbit/s kombiniert mit einem kompakten Metallgehäuse für mechanische Robustheit und EMI-Beständigkeit. Die Konformität mit Multi-Source Agreement (MSA)-Standards gewährleistet Interoperabilität mit einer Vielzahl von SFP+-kompatiblen Switches, Routern und Storage-Geräten. Integriertes DDM ermöglicht Ferndiagnose und vereinfachte Wartung. Mit einer angegebenen mittleren Betriebsdauer zwischen Ausfällen (MTBF) von 1.000.000 Stunden ist das Modul für eine lange Betriebslebensdauer und reduzierte Wartungszyklen ausgelegt.

Geeignet für

• 10 Gbit/s Ethernet-Verbindungen über Singlemode-Faser
• Punkt-zu-Punkt-Verbindungen mit großer Reichweite bis zu 40 km
• Verbindung von Switches, Routern und Storage-Systemen mit SFP+-Unterstützung
• Umgebungen, die eine Fernüberwachung optischer Links (DDM/DOM) erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Optischer Modus: Singlemode-Faser
• Anschluss: LC Simplex
• Wellenlängen: Sender ~1330 nm / Empfänger ~1270 nm (bidirektionaler BX-U-Betrieb)
• Maximale Verbindungsdistanz: bis zu 40 km (abhängig von Faser- und Link-Budget)
• GehäVerwendung: Metallgehäuse, silberfarben
• Digital Diagnostics Monitoring (DDM/DOM): unterstützt
• Gewicht: ca. 0,02 kg
• Standards: SFP+ MSA-konform

Verwendung

Setzen Sie den Transceiver in einen kompatiblen SFP+-Steckplatz ein, bis er einrastet. Stellen Sie sicher, dass das Host-Gerät 10GBASE-BX-U oder generische SFP+-Module unterstützt und dass etwaige Herstellersperren oder Firmware-Einschränkungen behoben sind. Schließen Sie ein LC-Simplex-Singlemode-Patchkabel an das Modul und den entfernten Transceiver an und beachten Sie dabei die korrekte TX/RX-Ausrichtung für den bidirektionalen BX-Betrieb. Überwachen Sie nach dem Einsetzen und der Verbindungsherstellung den Schnittstellenstatus über das Host-Gerät und nutzen Sie die DDM-Funktionalität zum Auslesen von Diagnoseparametern, sofern vom System unterstützt. Befolgen Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und halten Sie die optischen Anschlüsse bei Nichtgebrauch abgedeckt.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb über große Entfernungen Singlemode-Fasern mit geeigneten Dämpfungsspezifikationen und hochwertigen LC-Steckverbindern. Überprüfen Sie die Link-Budget-Berechnungen (einschließlich Faserdämpfung und Stecker-/Spleißverluste), um die 40-km-Reichweite zu bestätigen. Stellen Sie sicher, dass die Host-Hardware-Firmware Drittanbieter-SFP+-Module zulässt, und aktivieren Sie die DDM-Überwachung, sofern verfügbar, um die Fernfehlerbehebung und vorbeugende Wartung zu unterstützen.
