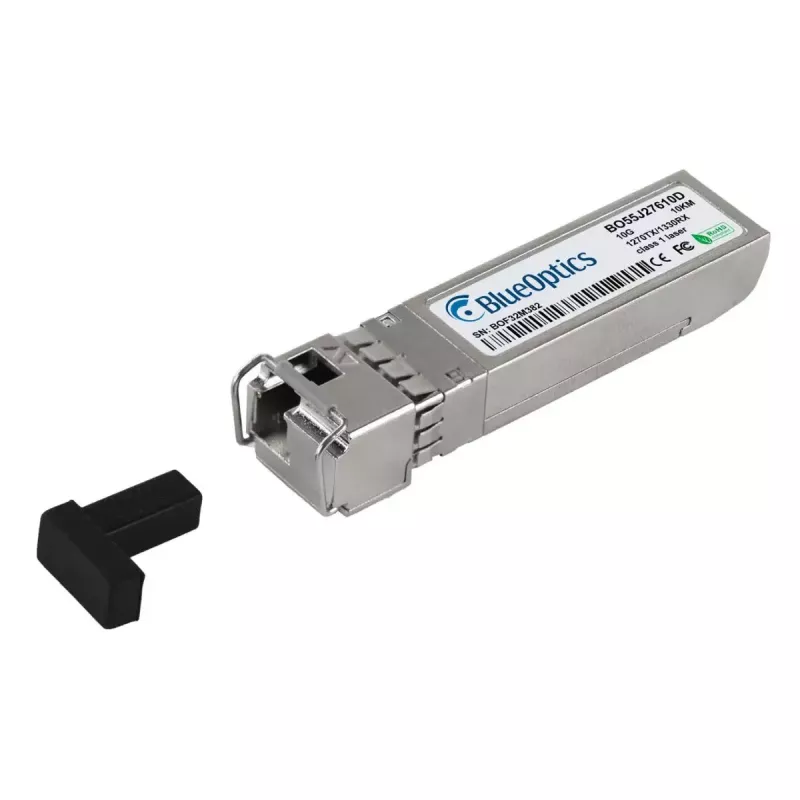

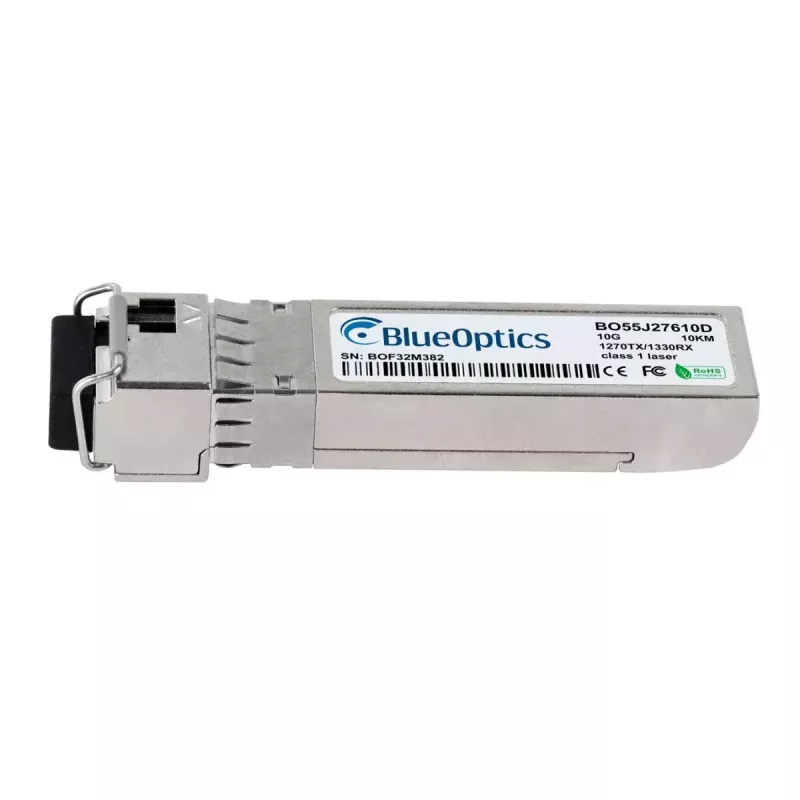

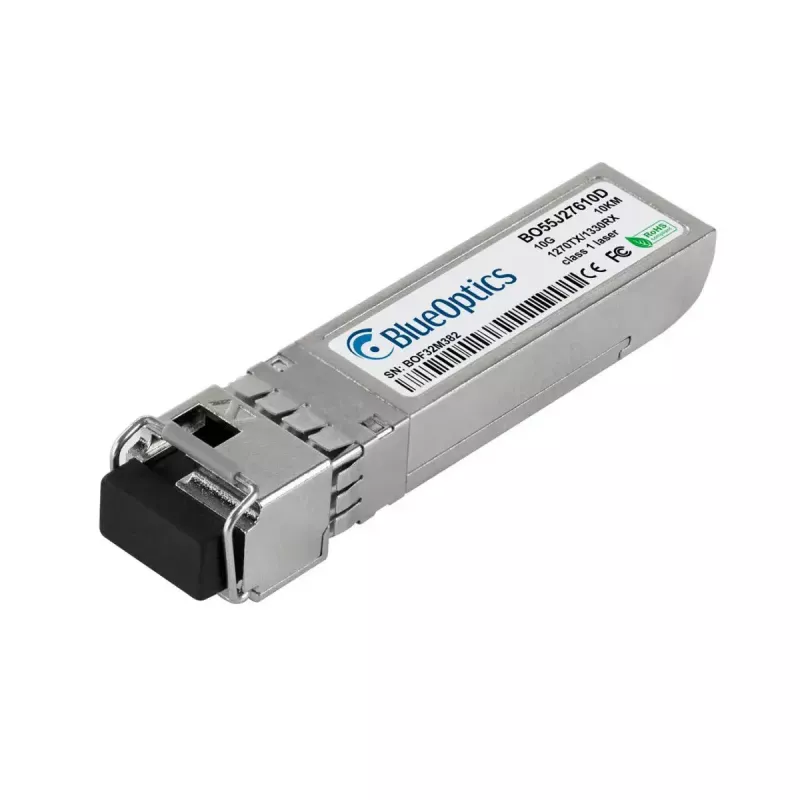

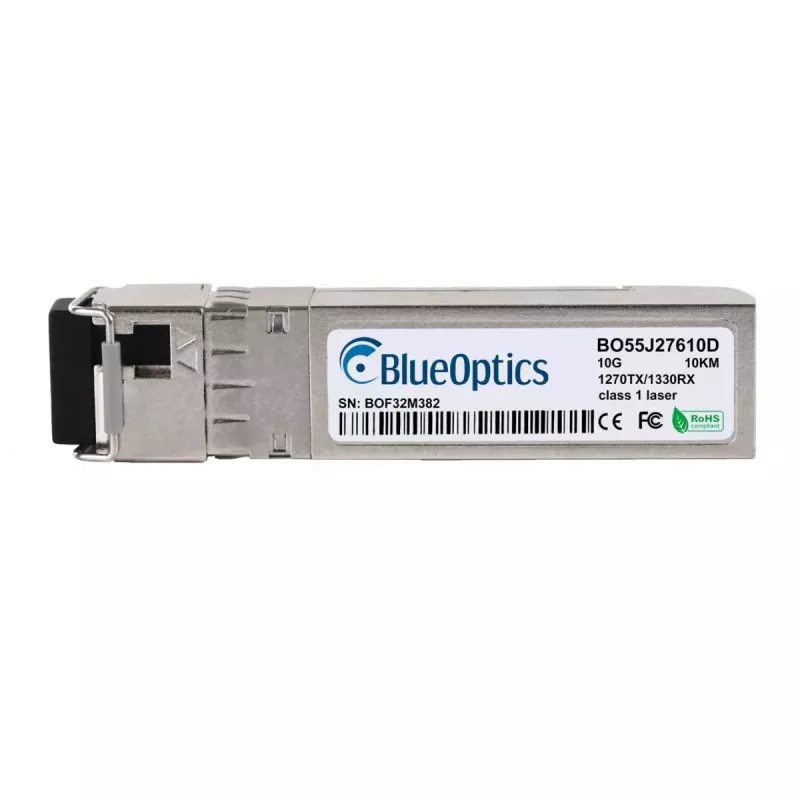

SFP+ Transceiver-Modul BlueOptics 02310QBJ-BO 10000 Mbit/s

Das BlueOptics 02310QBJ-BO SFP+ Transceiver-Modul ist eine kompakte Glasfaser-Schnittstelle, die für 10 Gbit/s-Netzwerke entwickelt wurde. Es entspricht den MSA SFP+ Formfaktor-Standards, verwendet ein Metallgehäuse in silberner Ausführung und wird mit einer 3,3-V-Spannungsversorgung betrieben. Das Modul implementiert eine 10GBASE-BX-U Singlemode-Duplex-Verbindung mit LC-Simplex-Konnektivität und unterstützt die optische Übertragung über Entfernungen von bis zu etwa 10 km unter Verwendung von Singlemode-Fasern. Der Transceiver integriert Sende- und Empfangslaser mit unterschiedlichen Wellenlängen, um einen bidirektionalen Betrieb auf einer einzigen Faser zu ermöglichen, und eignet sich für den Einsatz in Netzwerkgeräten, die SFP+ 10GBASE-BX-U-Module unterstützen.

Vorteile

Das Modul bietet einen kleinen, branchenüblichen SFP+-Formfaktor, der in eine Vielzahl von Switches, Routern und Storage-Plattformen passt. Dank des Metallgehäuses und des geringen Gewichts bietet es mechanische Zuverlässigkeit bei gleichzeitig niedrigem Stromverbrauch mit 3,3 V. Die Einhaltung der MSA-Spezifikationen und die Kompatibilität mit Geräten, die das ursprüngliche Referenzmodul akzeptieren, gewährleisten eine problemlose Integration. Der Transceiver unterstützt digitale Diagnose (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias, optischer Leistung und Temperatur, sofern die Host-Hardware diese Funktionen bereitstellt.

Geeignet für

• 10 Gbit/s Ethernet-Verbindungen über Singlemode-Faser
• Langstrecken-Glasfaserverbindungen bis zu etwa 10 km
• Verbindung von Switches, Routern und Storage-Systemen
• Service-Provider- und Enterprise-Backbone-Segmente, die bidirektionale BX-U-Verbindungen benötigen

Technische Daten

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Übertragungsstandard: 10GBASE-BX-U (bidirektional über eine Faser)
• Glasfasertyp: Singlemode-Faser (SMF)

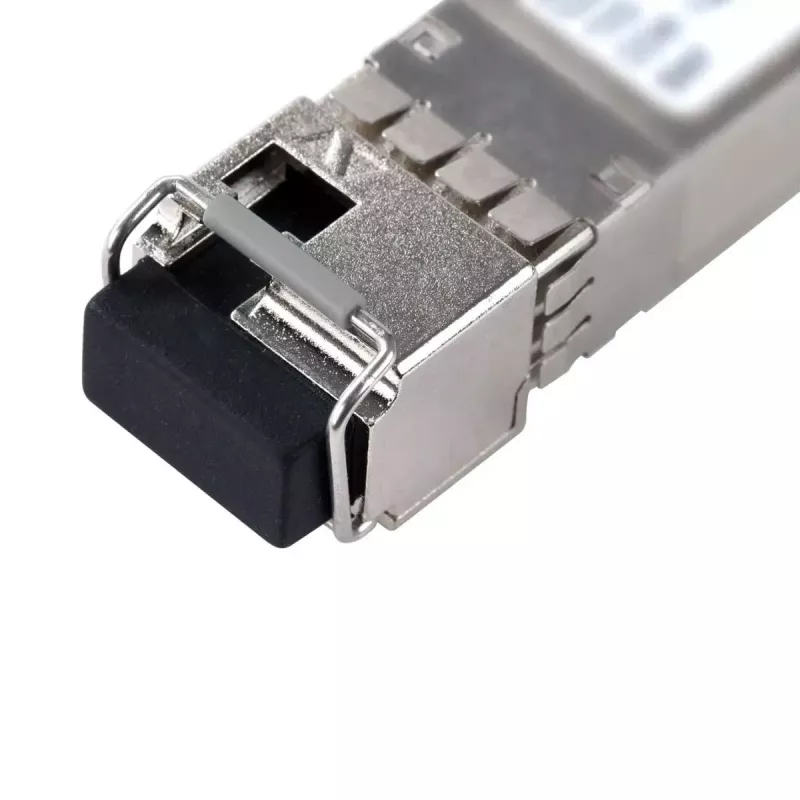

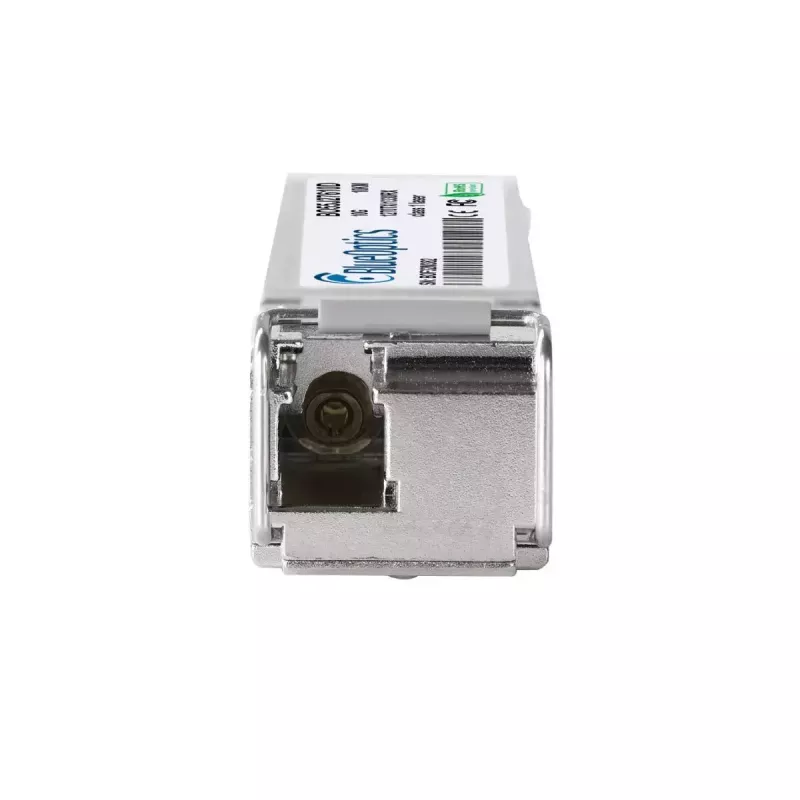

• Steckverbindertyp: LC Simplex
• Senderwellenlänge: 1330 nm (typisch für BX-U Senden)
• Empfängerwellenlänge: 1270 nm (typisch für BX-U Empfang)
• Betriebsspannung: 3,3 V
• Produktfarbe / GehäVerwendung: Silbernes Metallgehäuse
• Gewicht: ca. 0,002 kg

Verwendung

Installieren Sie das SFP+-Transceiver-Modul in einem geeigneten SFP+-Steckplatz an einem Switch, Router oder einem anderen kompatiblen Netzwerkgerät, während das Host-Gerät ausgeschaltet ist oder gemäß den Hot-Plug-Richtlinien des Anbieters. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel mit dem LC-Anschluss des Transceivers und stellen Sie sicher, dass der entsprechende entfernte Transceiver die komplementäre BX-Wellenlängenpaarung verwendet (ein Ende sendet bei 1330 nm und empfängt bei 1270 nm). Aktivieren oder überprüfen Sie den 10 Gbit/s-Betrieb und aktivieren Sie bei Bedarf die digitale Diagnoseüberwachung über die Verwaltungsschnittstelle des Host-Geräts, um optische und elektrische Echtzeitparameter anzuzeigen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Patchkabel und halten Sie die LC-Anschlüsse sauber, um eine optimale optische Leistung zu gewährleisten. Überprüfen Sie vor der Bereitstellung die Host-Kompatibilität und die DDM/DOM-Unterstützung. Befolgen Sie für einen zuverlässigen Langzeitbetrieb die Richtlinien des Herstellers für Handhabung, Schutz vor elektrostatischer Entladung und Betriebstemperaturgrenzen.
