SFP-Transceiver-Modul BlueOptics 02310KVU-BO 1250 Mbit/s 1490 nm

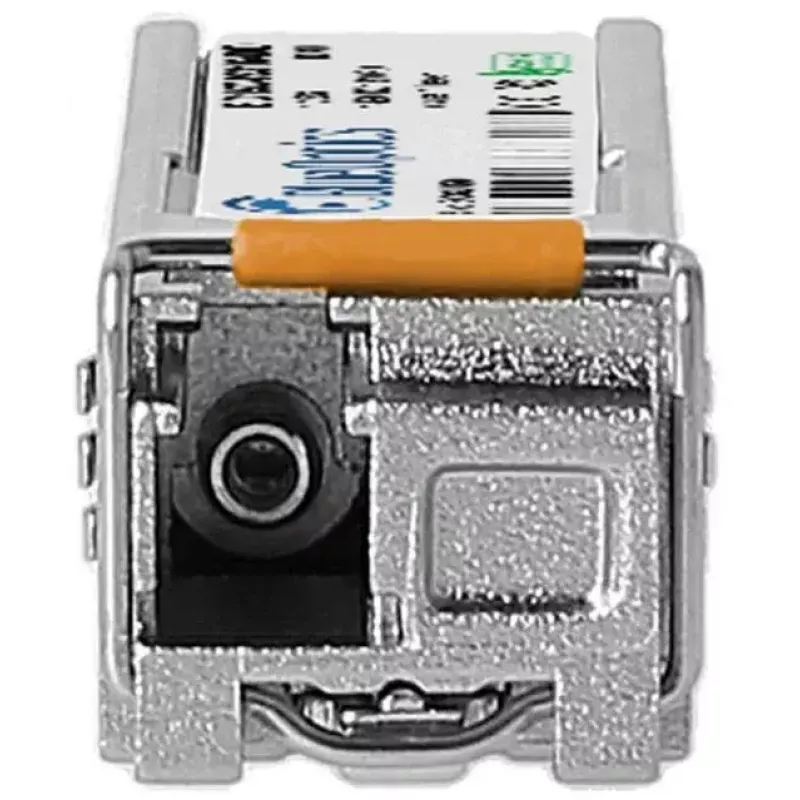

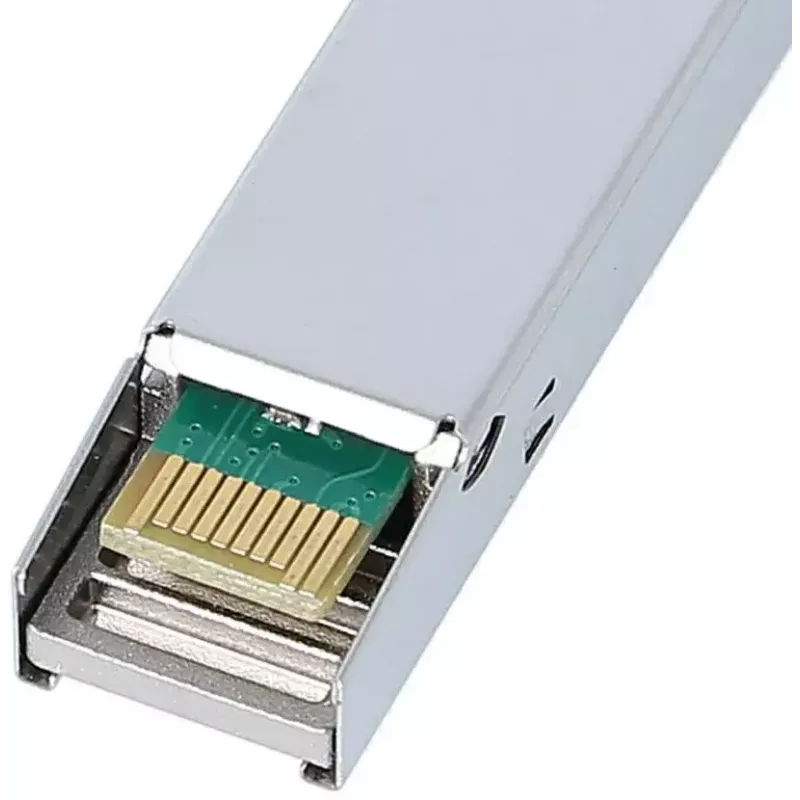

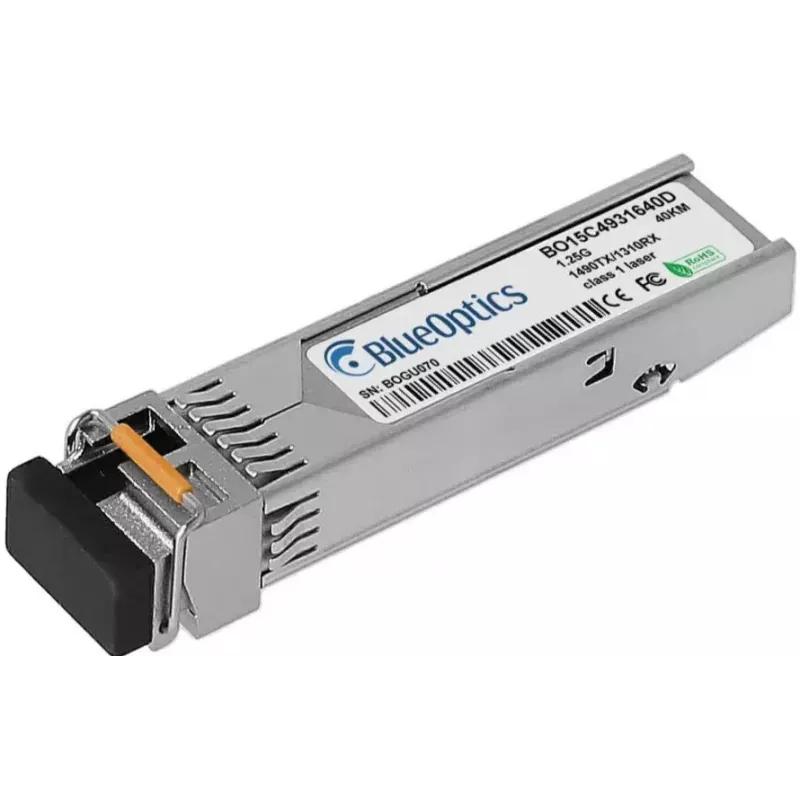

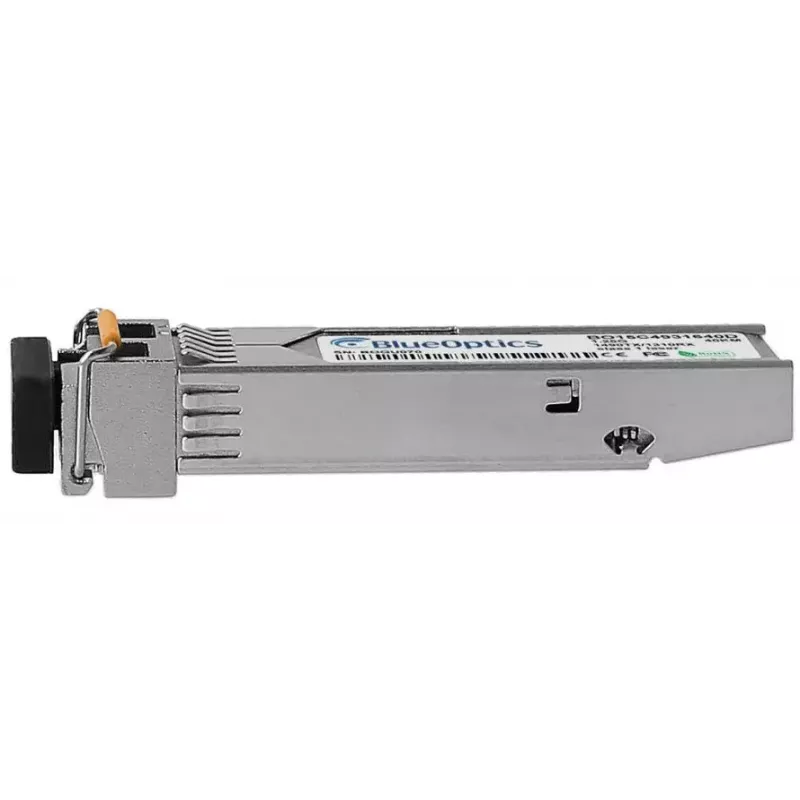

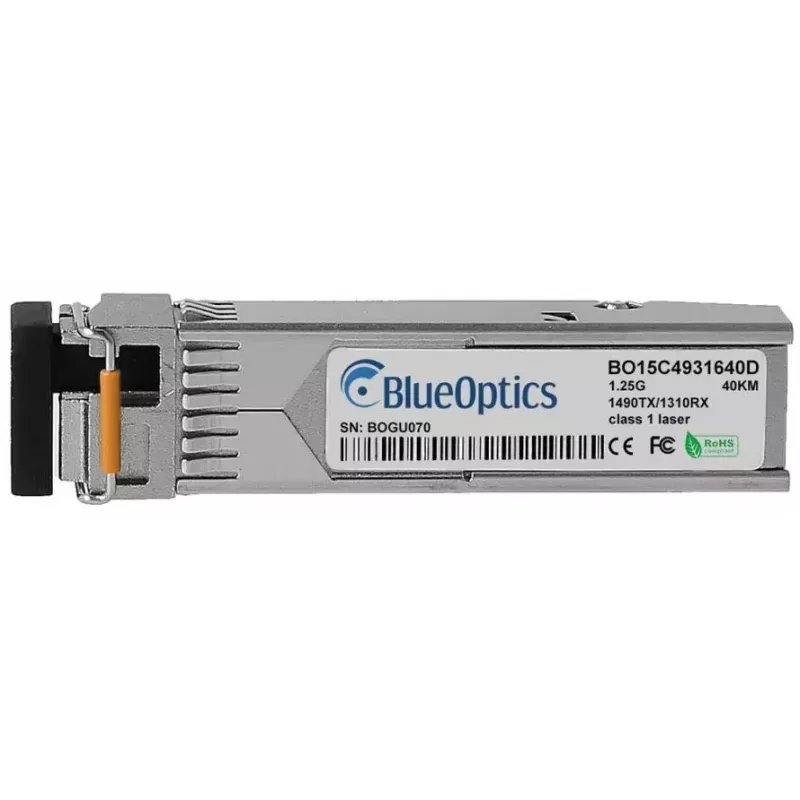

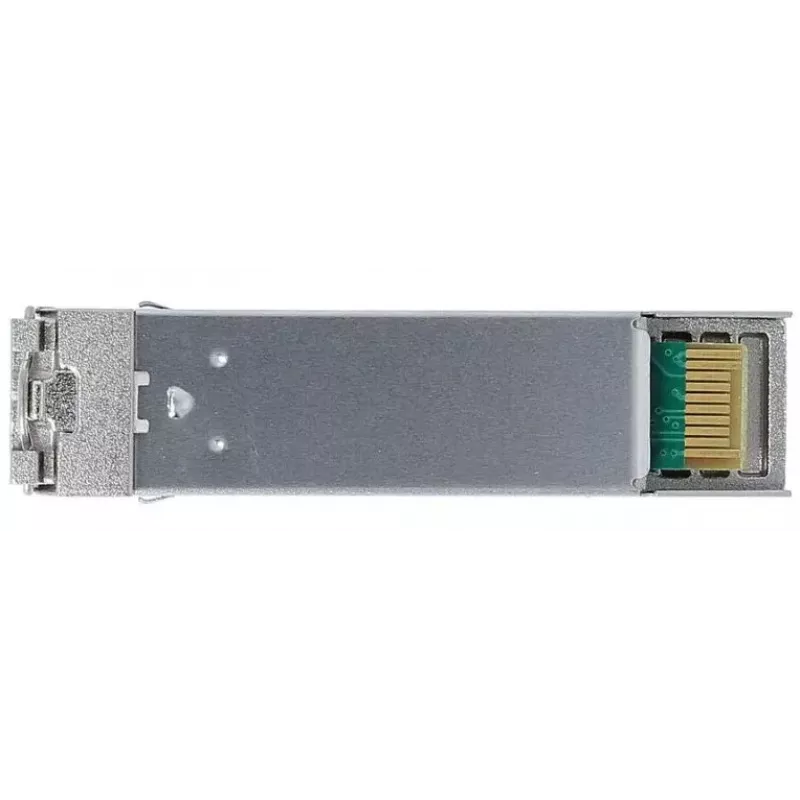

Das SFP-Transceiver-Modul BlueOptics 02310KVU-BO ist eine kompakte optische Schnittstelle für Singlemode-Fasernetze. Es wurde für den 1000BASE-BX-D-Betrieb entwickelt, unterstützt eine Datenrate von bis zu 1250 Mbit/s und verwendet eine Empfängerwellenlänge von 1490 nm mit einem Sende-Wellenlängenpaar für bidirektionale Einzelfaserverbindungen. Das Modul verfügt über einen LC-Simplex-Steckverbinder, ein silbernes Gehäuse und ein leichtes Design von ca. 20 g, geeignet für die Integration in Switches, Router und Medienkonverter, die MSA-konforme SFP-Formfaktoren akzeptieren.

Vorteile

Das Modul implementiert MSA-konforme mechanische und elektrische Eigenschaften, um die Interoperabilität mit einer breiten Palette von Netzwerkhardware zu gewährleisten. Es unterstützt Langstreckenverbindungen von bis zu 40 km über Singlemode-Faser und verfügt über digitale Diagnoseüberwachung (DDM/DOM), sofern vom Hostgerät unterstützt, was die Echtzeitberichterstattung von Parametern wie Versorgungsspannung, Laser-Bias-Strom, empfangener optischer Leistung und Temperatur ermöglicht. Das kompakte SFP-Format und der LC-Steckverbinder vereinfachen Installation und Austausch in dichten Rack-Umgebungen.

Geeignet für

• 1-Gbit-Ethernet-Verbindungen über Singlemode-Faser
• Langstrecken-Backbone-Verbindungen bis zu 40 km
• Verbindung von Switches, Routern, Speichersystemen und Medienkonvertern
• Umgebungen, die DDM/DOM-Überwachung für Fehlersuche und Wartung erfordern

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1250 Mbit/s
• Sender-/Empfängerwellenlängen: 1310 nm (TX) / 1490 nm (RX) für bidirektionalen Einzelfaserbetrieb
• Maximale Übertragungsdistanz: bis zu 40.000 m (40 km) auf Singlemode-Faser
• Steckverbindertyp: LC Simplex
• Modulgewicht: ca. 0,02 kg
• Gehäusefarbe: Silber
• Formfaktor: SFP (MSA-konform)
• Digitale Diagnose: DDM/DOM-Unterstützung (sofern von Host-Hardware unterstützt)

Anwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Port des Hostgeräts ein, bis er einrastet, und sichern Sie dann eventuelle Haltemechanismen gemäß den Anweisungen des Geräteherstellers. Schließen Sie ein geeignetes Singlemode-LC-Patchkabel an das Modul an; stellen Sie bei bidirektionalen BX-Verbindungen sicher, dass die TX- und RX-Wellenlängen an jedem Verbindungsende korrekt gepaart sind (1310 nm/1490 nm-Konfiguration). Überprüfen Sie den Verbindungsstatus und lesen Sie, falls verfügbar, die DDM/DOM-Parameter vom Host aus, um die optischen Leistungspegel und Betriebsbedingungen zu bestätigen. Befolgen Sie die Verfahren des Hostgeräts zum Aktivieren oder Konfigurieren der Schnittstelle nach Bedarf.

Empfehlungen

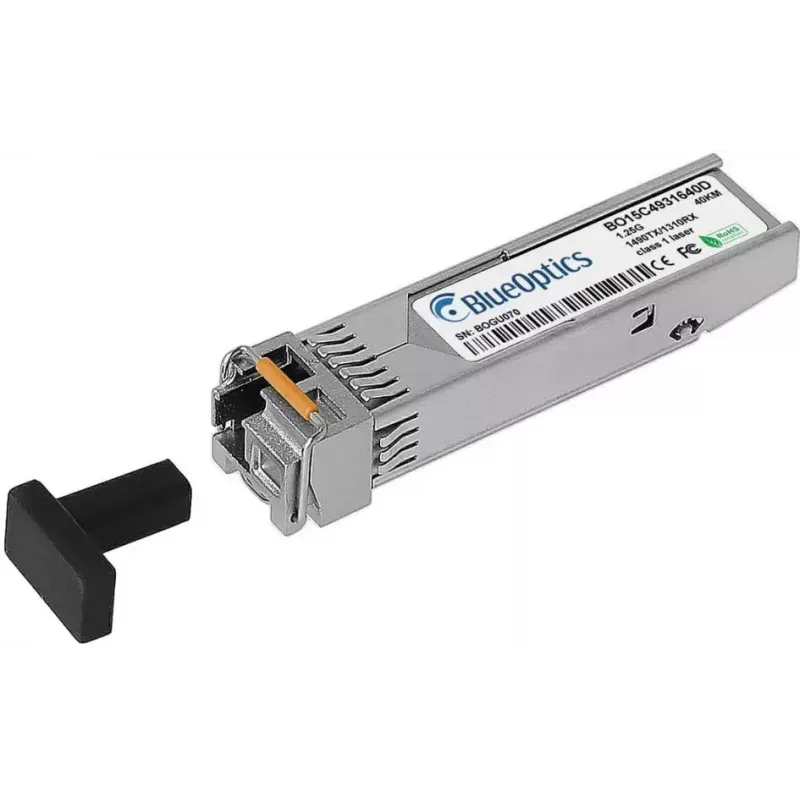

Verwenden Sie zertifizierte Singlemode-LC-Patchkabel und stellen Sie die korrekte Faserpolarität für den BX-Einzelfaserbetrieb sicher. Bestätigen Sie, dass die Zielhardware DDM/DOM unterstützt, wenn Ferndiagnosen erforderlich sind. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und versehen Sie den optischen Steckverbinder bei Nichtverbindung mit einer Schutzkappe, um Verschmutzung zu vermeiden. Überprüfen Sie bei zuverlässigen Langstreckenverbindungen die Faserendflächen und halten Sie die spezifizierten optischen Leistungsreserven ein, um Leistungseinbußen zu vermeiden.
