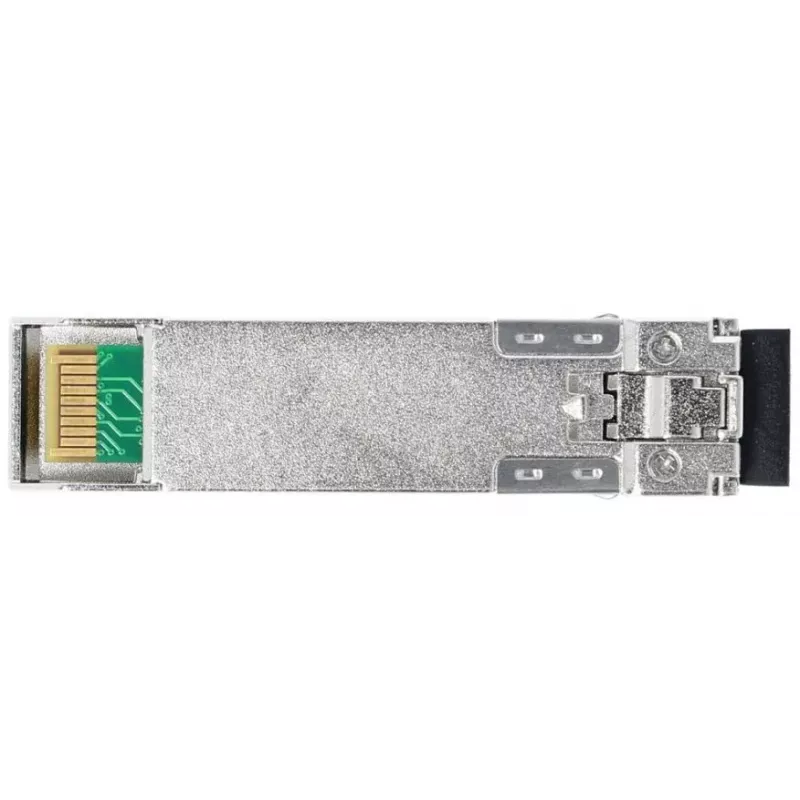

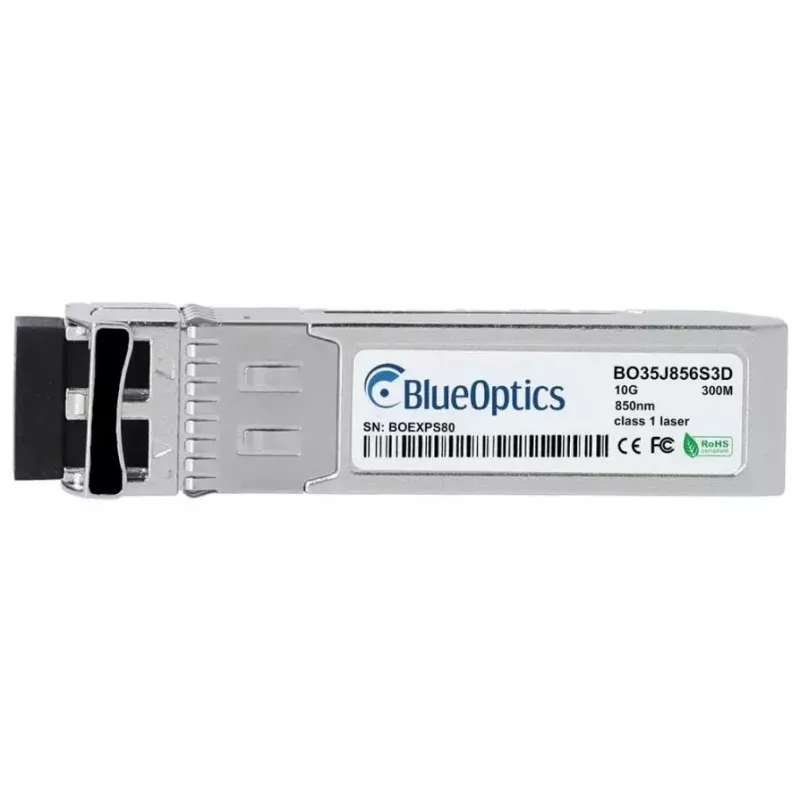

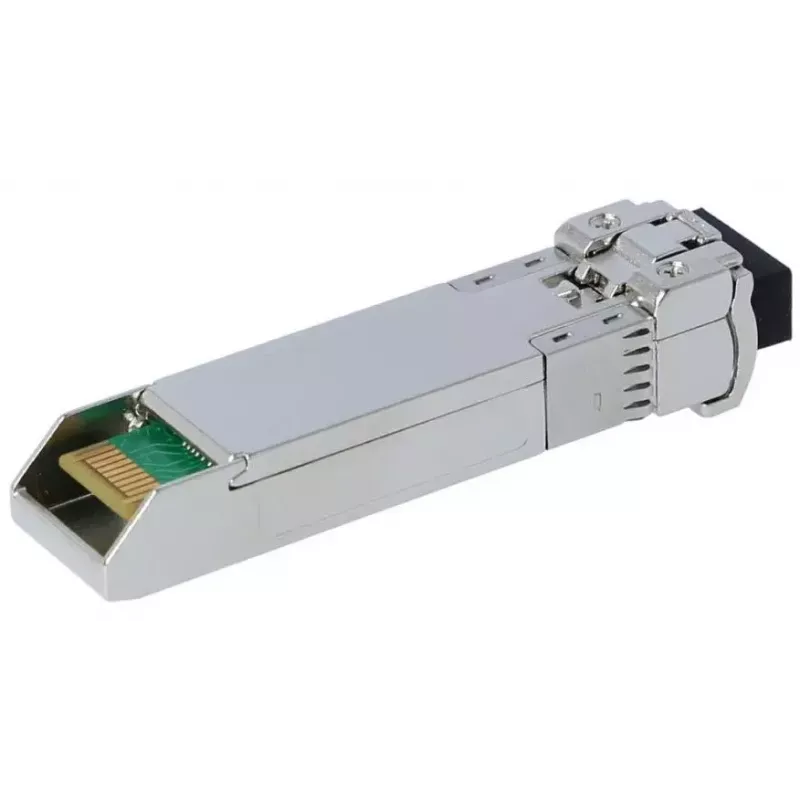

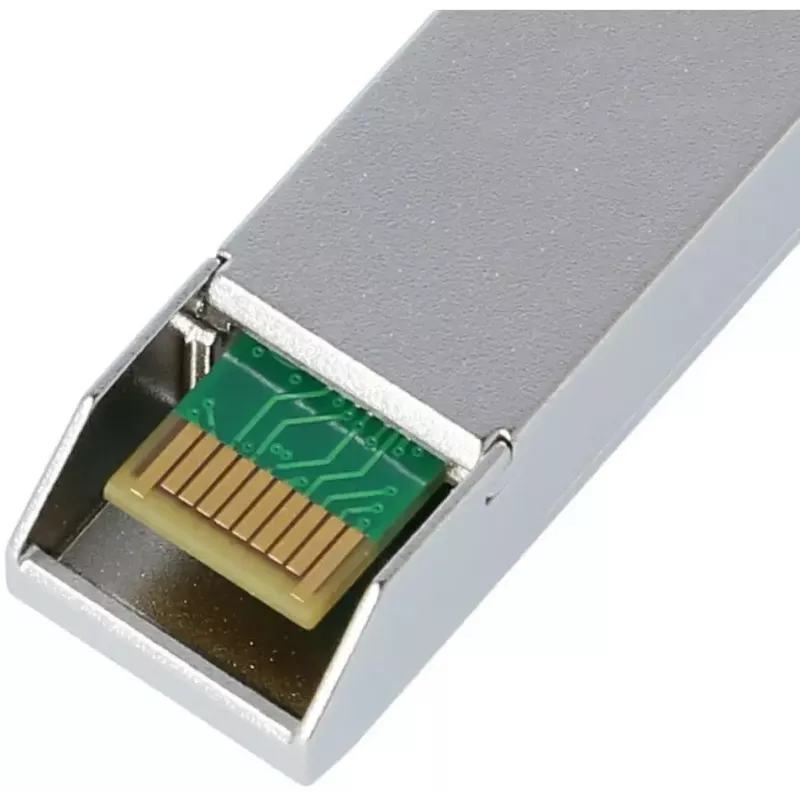

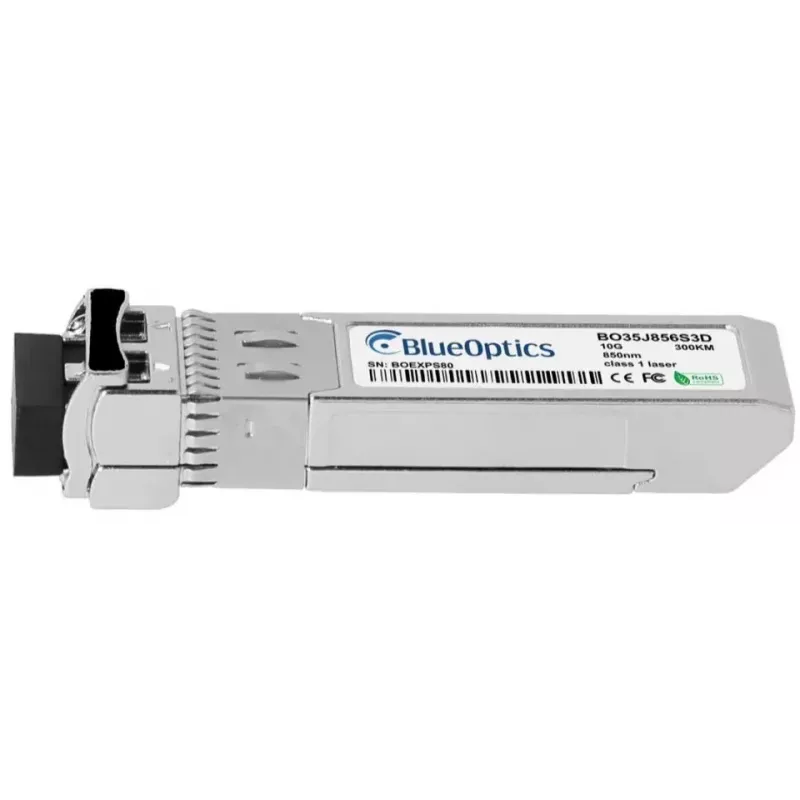

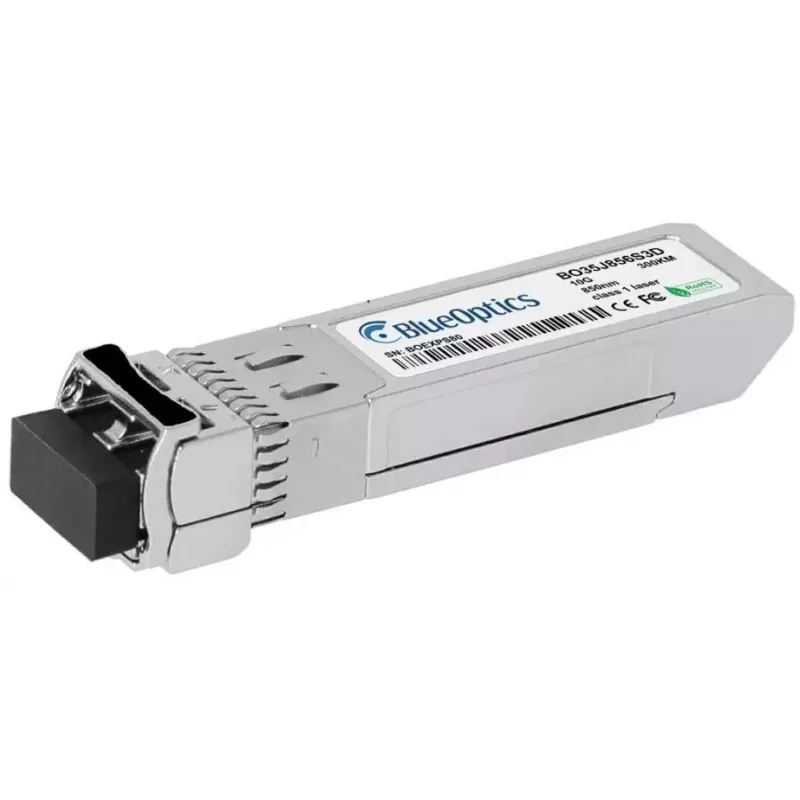

SFP+ Transceiver-Modul BlueOptics 0069-BO 10000 Mbit/s 850 nm

Das BlueOptics 0069-BO SFP+ Transceiver-Modul bietet eine kompakte optische Schnittstelle für 10 Gbit/s Datenverbindungen über Multimode-Faser. Mit einer Wellenlänge von 850 nm ist das Modul für 10GBASE-SR Kurzstreckenanwendungen ausgelegt und passt in SFP+ Ports mit einem LC-Duplex-Stecker. Es ist RoHS-konform, wiegt ca. 20 g und ist für die Integration in Netzwerk-Switches, Router und Storage-Geräte vorgesehen, die SFP+ Optiken unterstützen.

Vorteile

Das Modul liefert einen Durchsatz von 10.000 Mbit/s im standardisierten SFP+ Formfaktor und ermöglicht so eine hohe Packungsdichte in Racks und Gehäusen. Der 850 nm Multimode-Betrieb und die LC-Duplex-Schnittstelle unterstützen gleichzeitige Sende- und Empfangskanäle auf getrennten Fasern. Getestet auf Interoperabilität mit weit verbreiteten Hardware-Plattformen, zeichnet sich das BlueOptics 0069-BO durch kompakte Abmessungen, geringes Gewicht und die Einhaltung mechanischer und optischer Industriestandards aus.

Geeignet für

• Kurzstrecken-10G-Ethernet-Verbindungen über Multimode-Faser (10GBASE-SR)
• Hochgeschwindigkeits-Uplinks zwischen Switches oder zu Servern und Storage
• Rechenzentrums-Patch- und Aggregationsports mit SFP+ Slots
• Umgebungen, die RoHS-konforme optische Transceiver erfordern

Technische Daten

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Optische Wellenlänge: 850 nm (Multimode-Faser)

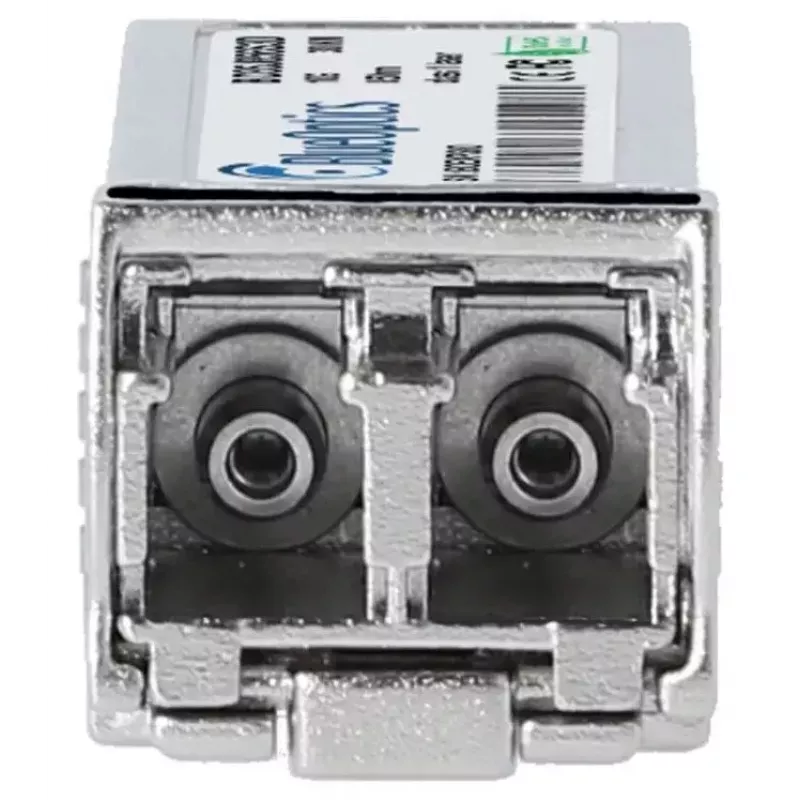

• Anschluss: LC Duplex
• Typische Reichweite: optimiert für Kurzstrecken-Multimode-Verbindungen (10GBASE-SR)
• Gewicht: ca. 0,02 kg
• Produktfarbe: Silber
• RoHS-Konformität: Ja

Verwendung

Setzen Sie das BlueOptics 0069-BO in einen freien SFP+ Port ein, wobei die Auswurf-/Haltenase des Moduls gemäß dem Handbuch des Host-Geräts ausgerichtet wird. Schließen Sie LC-Duplex-Multimode-Patchkabel an den Transceiver an und achten Sie auf die korrekte Sende-zu-Empfangs-Faserausrichtung zwischen den Endpunkten. Nach dem Einsetzen sollte das Host-System den Transceiver erkennen und die Verbindungsparameter mit 10 Gbit/s aushandeln, sofern die angeschlossenen Geräte und die Verkabelung 10GBASE-SR unterstützen. Wenn von der Hardware unterstützt, aktivieren oder überprüfen Sie die digitale Diagnoseüberwachung (DDM/DOM), um Versorgungsspannung, Temperatur, Sende- und Empfangsleistung sowie den Laser-Vorstrom für die Fernfehlerbehebung einzusehen.

Empfehlungen

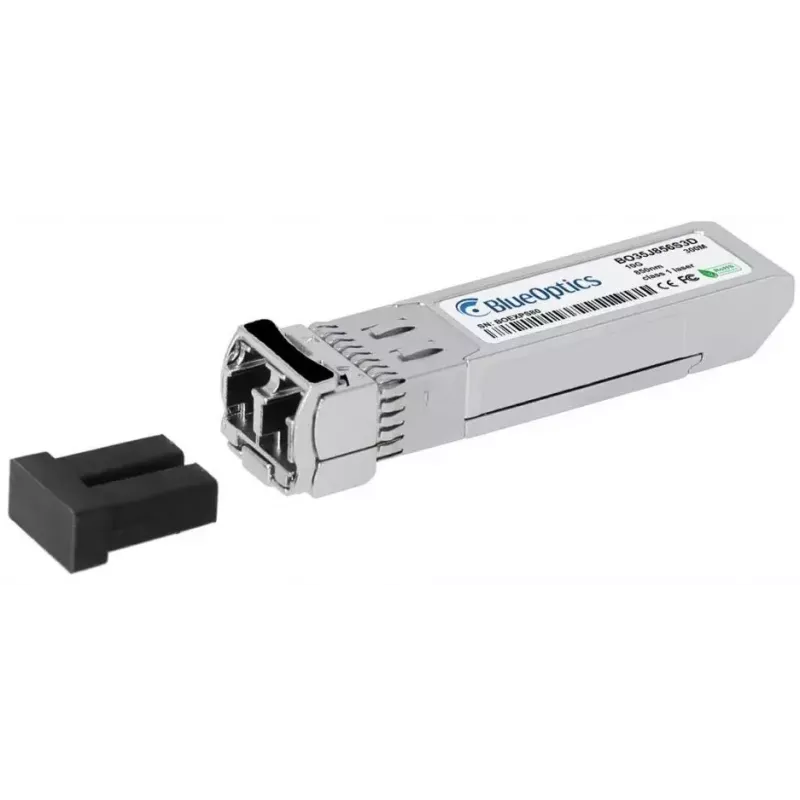

Verwenden Sie hochwertige OM3/OM4-Multimode-Fasern und LC-Duplex-Patchkabel für zuverlässige Kurzstrecken-10G-Verbindungen und um die beste Signalmarge zu erzielen. Stellen Sie sicher, dass die Firmware oder das Betriebssystem des Host-Geräts SFP+ Module von Drittanbietern unterstützt, und bestätigen Sie die DDM/DOM-Kompatibilität, falls Sie die Diagnoseüberwachung nutzen möchten. Gehen Sie sorgfältig mit den optischen Schnittstellen um, lassen Sie Staubschutzkappen auf ungenutzten Ports und beachten Sie die Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung (ESD) bei der Installation.
