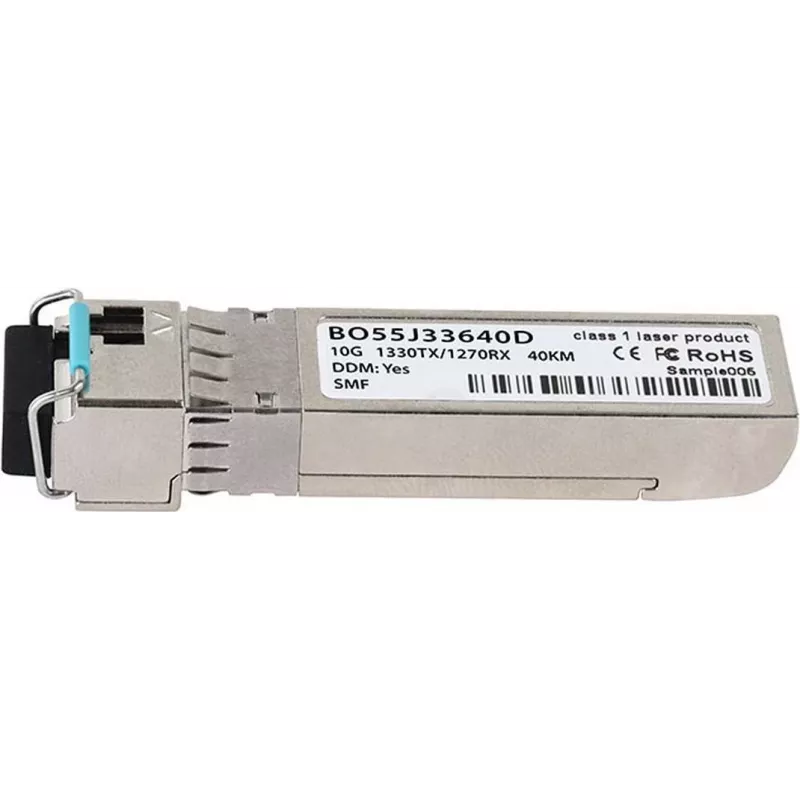

SFP+-Transceiver CBO SFP-10G-BX-D-40KM-VA-BO, 10 Gbit/s, Single-Mode LC, 40 km, BX-D

CBO SFP-10G-BX-D-40KM-VA-BO ist ein optisches SFP+-Transceivermodul für die Datenübertragung mit 10 Gbit/s über Singlemode-Faser mit LC-Stecker. Das Modul unterstützt Punkt-zu-Punkt-Verbindungen bis zu 40 km und verwendet bidirektionales Wellenlängenmultiplex (BX-D), um asymmetrische Sende- und Empfangskanäle auf einem einzelnen Faserpaar bereitzustellen. Es ist hot-pluggable und für die Installation in Switches, Routern und Zugangsgeräten mit standardmäßigen SFP+-Ports vorgesehen, um 10G-Uplink-Konnektivität in Campus-, Metro- und Provider-Netzwerken zu ermöglichen.

Vorteile

Der Transceiver bietet einen kompakten SFP+-Formfaktor mit Hot-Plug-Fähigkeit für wartungsfreie Upgrades und Austausche. Der BX-D-WDM-Betrieb reduziert die Faserverkabelung, indem Sende- und Empfangssignale auf einem einzigen Faserpaar übertragen werden, und spart Infrastrukturkosten bei begrenzter Faserverfügbarkeit. Die Unterstützung einer Leitungsrate von 10 Gbit/s und Single-Mode-LC-Konnektivität gewährleistet Kompatibilität mit gängigen 10G-Netzwerkgeräten und Langstreckenverbindungen bis zu 40 km. Das Modul ist für stabile optische Leistung und einfache Integration in vorhandene SFP+-Ports ausgelegt.

Geeignet für

• 10-Gbit/s-Uplinks zwischen Switches und Core-Routern
• Langstreckenverbindungen bis zu 40 km in Metro- und Campus-Netzwerken
• Fasergebundene Installationen, die bidirektionales WDM erfordern
• Zugangs- und Aggregationsgeräte mit SFP+-Schnittstellen

Wichtige Spezifikationen

• Datenrate: 10 Gbit/s
• Fasertyp: Singlemode-Faser (SMF)
• Stecker: LC Duplex (Einzelfaserpaar mit WDM)
• Übertragungsdistanz: bis zu 40 km (Singlemode)
• WDM-Modus: BX-D (bidirektional, asymmetrische Sende-/Empfangswellenlängen)
• Formfaktor: SFP+ (hot-pluggable)
• Typische Anwendung: Punkt-zu-Punkt-10G-Verbindungen

Verwendung

Stecken Sie das SFP+-Modul in einen kompatiblen SFP+-Port Ihres Switches, Routers oder Medienkonverters, während das Host-Gerät gemäß Gerätehandbuch ein- oder ausgeschaltet ist. Schließen Sie die LC-terminierte Singlemode-Faser an; achten Sie auf die richtige Ausrichtung für den BX-D-Transceiver, indem Sie Sende- und Empfangswellenlängen mit dem entsprechenden Gegenmodul abstimmen (TX zu RX). Überprüfen Sie den Verbindungsstatus über die Host-Geräteanzeigen und konfigurieren Sie die Schnittstellenparameter gemäß den Anforderungen Ihrer Netzwerkausrüstung. Befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und halten Sie die optischen Ports bis zum Anschluss abgedeckt, um Verunreinigungen zu vermeiden.

Empfehlungen

Verwenden Sie dieses Modul paarweise mit einem komplementären BX-Gegenstück am entfernten Ende, um eine korrekte Wellenlängenabstimmung sicherzustellen. Verwenden Sie für einen zuverlässigen Langstreckenbetrieb Singlemode-Faser mit geeigneter Dämpfung und halten Sie die LC-Stecker sauber. Überwachen Sie den Verbindungszustand und die optischen Leistungspegel im Rahmen der routinemäßigen Netzwerkwartung.
