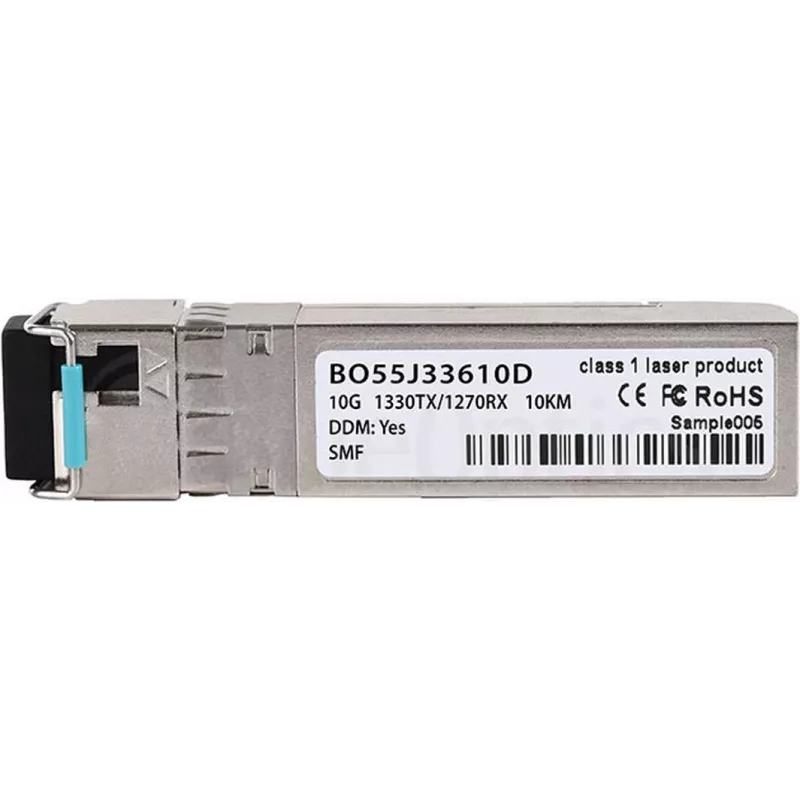

SFP+ Transceiver CBO SFP-10G-BX-D 10G 1310nm Single-Mode bidirektional

Der SFP+ Transceiver CBO SFP-10G-BX-D 10G 1310nm Single-Mode bidirektional ist ein kompaktes optisches Modul, das für 10-Gigabit-Ethernet-Verbindungen über Singlemode-Faser entwickelt wurde. Es arbeitet mit einer Sende-Wellenlänge von 1310 nm und unterstützt bidirektionale Kommunikation auf einer einzelnen Faser mithilfe von Wellenlängen-Multiplexing, was Hochgeschwindigkeits-Uplinks und Langstreckenverbindungen zwischen Switches, Routern und Medienkonvertern ermöglicht. Das Modul ist kompatibel mit Standard-SFP+-Ports und für Netzwerkerweiterungen, Rechenzentrumsverbindungen und ISP-Backbone-Links gedacht, die eine effiziente Fasernutzung und zuverlässigen 10-Gb/s-Durchsatz erfordern.

Vorteile

Der Transceiver bietet volle 10-Gbit/s-Datenraten und verwendet dabei nur eine einzelne Faserstrecke durch bidirektionale Wellenlängen-Multiplex-Übertragung, was den Bedarf an Faserinfrastruktur reduziert. Sein SFP+-Formfaktor gewährleistet hot-plug-fähige Installation und Rückwärtskompatibilität mit SFP+-Cages in Netzwerkgeräten. Die optischen Eigenschaften bei 1310 nm unterstützen den Singlemode-Betrieb über große Entfernungen und bieten ein ausgewogenes Verhältnis zwischen Reichweite und Systemkompatibilität. Das kompakte Design spart Rack- und Port-Platz, während die standardmäßigen elektrischen und optischen Schnittstellen für eine unkomplizierte Integration beibehalten werden.

Geeignet für

• 10-Gigabit-Ethernet-Uplinks zwischen Switches und Core-Routern
• Rechenzentrumsverbindungen und Serverfarm-Aggregation
• ISP-Backbone-Links und Metro-Netzwerkabschnitte
• Medienkonverter- und modulare Chassis-Schnittstellen, die SFP+-Module benötigen

Wichtige Spezifikationen

• Formfaktor: SFP+ (hot-plug-fähig)
• Datenrate: 10 Gbit/s
• Fasertyp: Singlemode-Faser (SMF)
• Wellenlänge (Tx): 1310 nm
• Übertragungsmodus: Bidirektional (Wellenlängen-Multiplexing)
• Steckertyp: LC Duplex oder Simplex je nach Geräteadapter
• Typische Reichweite: optimiert für Singlemode-Langstreckenverbindungen (siehe System-Link-Budget)
• Stromversorgung und Schnittstelle: standardmäßige elektrische SFF-8431/SFF-8432 Schnittstellen für SFP+-Ports

Verwendung

Stecken Sie den SFP+ Transceiver in einen kompatiblen SFP+-Port Ihres Switches, Routers oder Medienkonverters, während das Gerät ein- oder ausgeschaltet ist, und beachten Sie die Hot-Plug-Anleitung des Geräteherstellers. Schließen Sie die Singlemode-Faser mit dem entsprechenden LC-Stecker an und stellen Sie sicher, dass der entfernte Link-Partner die komplementäre Wellenlängenkonfiguration für den bidirektionalen Betrieb verwendet. Überprüfen Sie den Link-Status über die Schnittstelle des Host-Geräts und überwachen Sie optische Pegel und Fehlerstatistiken, um die korrekte Signalübertragung zu bestätigen. Verwenden Sie für einen zuverlässigen Betrieb zertifizierte Singlemode-Faser und beachten Sie die ordnungsgemäße Handhabung der Faserenden, um Verunreinigungen oder Beschädigungen zu vermeiden.

Empfehlungen

Verwenden Sie das Modul in Umgebungen, die den Temperatur- und Stromspezifikationen des Host-Geräts entsprechen, und paaren Sie es mit einem Transceiver, der für die entgegengesetzte Wellenlängenrichtung konfiguriert ist, um eine bidirektionale Verbindung herzustellen. Validieren Sie die Kompatibilität mit Ihrem Switch- oder Router-Hersteller und konsultieren Sie Link-Budget-Berechnungen, wenn Sie Langstreckenverbindungen planen. Überprüfen und reinigen Sie regelmäßig die Faserstecker und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver.
