SFP-Transceiver BlueOptics USFP-03/S1-D-R-BO 155 Mbit/s 1310 nm

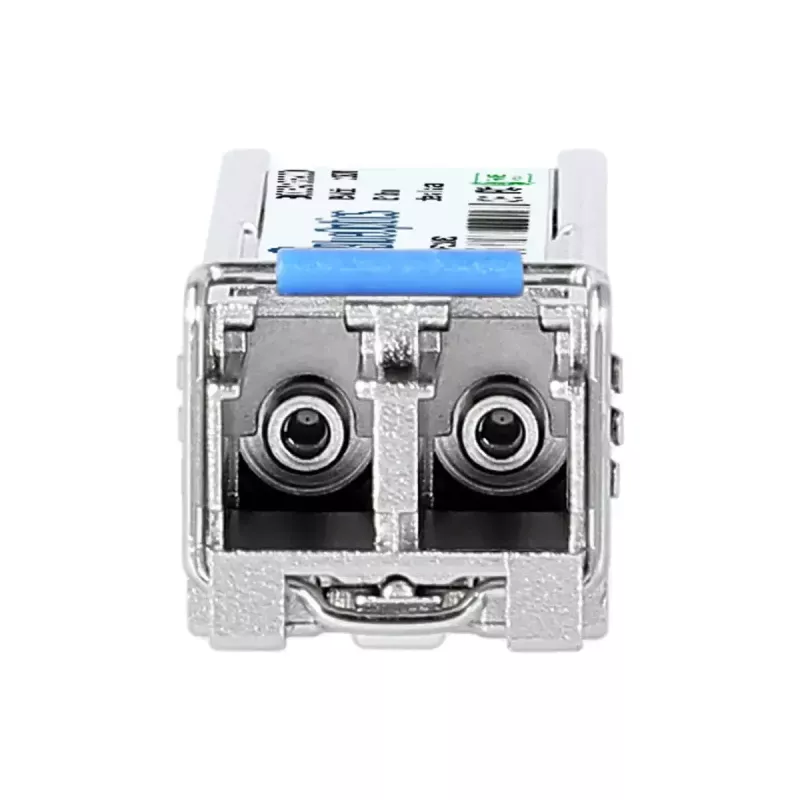

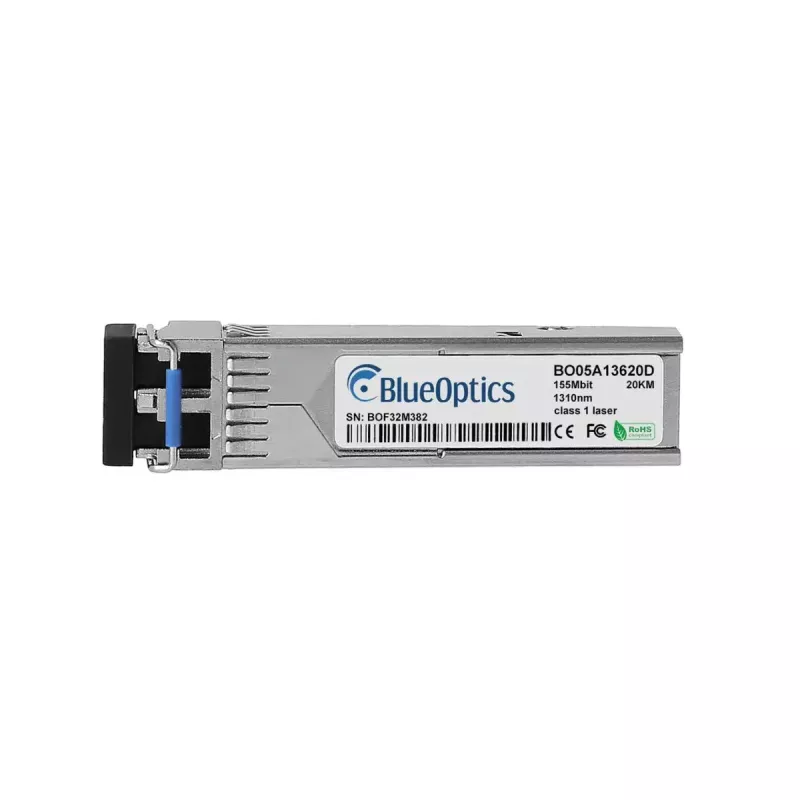

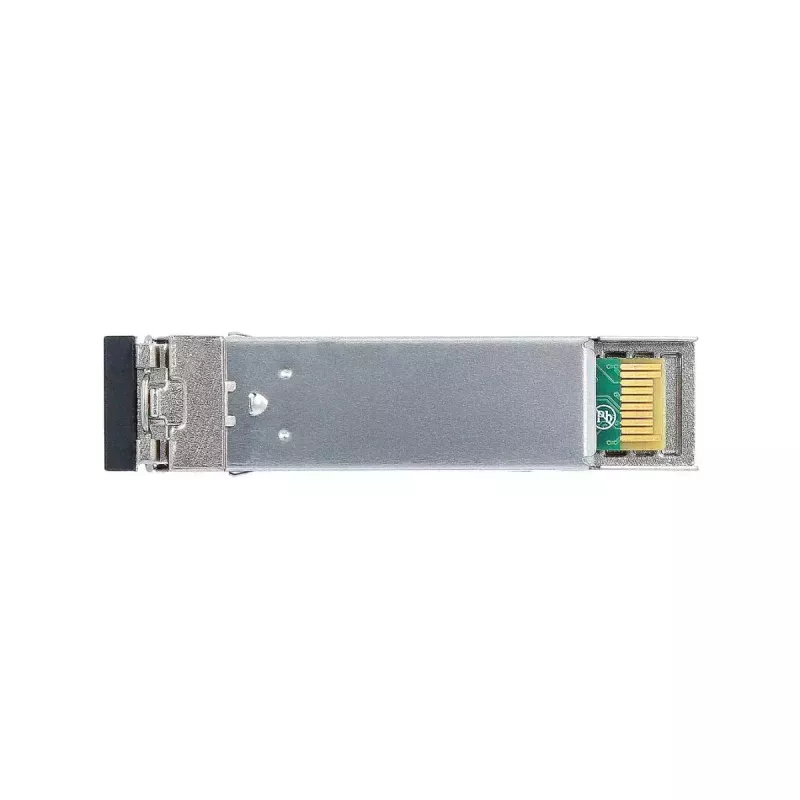

Der BlueOptics USFP-03/S1-D-R-BO ist ein faseroptischer SFP-Transceiver im Small-Form-Factor, ausgelegt für Singlemode-Verbindungen mit einer Nennwellenlänge von 1310 nm und einer maximalen Datenübertragungsrate von 155 Mbit/s. Das Modul ist in einem Metallgehäuse untergebracht, wiegt ca. 20 g, verwendet einen LC-Duplex-Stecker und unterstützt optische Übertragungsdistanzen von bis zu 20 km. Es entspricht den MSA-SFP-Mechanikformfaktoren und ist für den Einsatz in kompatiblen Netzwerkgeräten vorgesehen, die 100BASE-LX-Transceiver akzeptieren.

Vorteile

Das Metallgehäuse des Transceivers bietet mechanische Robustheit und zuverlässige Wärmeableitung, während die LC-Duplex-Schnittstelle gleichzeitige Sende- und Empfangskanäle auf Singlemode-Faser ermöglicht. Die Unterstützung einer Wellenlänge von 1310 nm und einer Reichweite von 20 km macht das Modul für Metro- und Campus-Faserstrecken geeignet. Das Modul ist so konzipiert, dass es die MSA-Standards für Formfaktor und Schnittstellenkompatibilität erfüllt, und bietet bei Verwendung in Geräten, die Digital Diagnostics Monitoring (DDM/DOM) unterstützen, standardmäßige Diagnosefunktionen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Port Ihres Switches, Routers oder Media-Konverters ein, während das Host-Gerät ausgeschaltet ist oder befolgen Sie die Hot-Plug-Richtlinien des Geräteherstellers. Schließen Sie LC-Duplex-Singlemode-Patchkabel an und achten Sie auf korrekte Sende-Empfangs-Ausrichtung an beiden Enden. Wenn Ihr Host Digital Diagnostics Monitoring (DDM/DOM) unterstützt, aktivieren oder lesen Sie die Diagnose über die Geräteverwaltungsschnittstelle, um Parameter wie Versorgungsspannung, Laser-Bias-Strom, optische Ausgangs- und Empfangsleistung sowie Temperatur zu überwachen. Konfigurieren Sie die angeschlossenen Schnittstellen an Netzwerkgeräten gemäß Ihrem Netzwerkdesign und den für 100BASE-LX-Verbindungen erforderlichen Geschwindigkeits-/Duplex-Einstellungen.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Faser-Patchkabel mit angemessener Qualität und geringer Einfügedämpfung, stellen Sie die Sauberkeit der Steckverbinder vor dem Verbinden sicher und überprüfen Sie die Kompatibilität mit Ihrer Host-Hardware. Befolgen Sie für einen zuverlässigen Langzeitbetrieb die Herstellerrichtlinien zum Umgang mit elektrostatisch empfindlichen Bauteilen und betreiben Sie den Transceiver innerhalb der empfohlenen Temperatur- und Leistungsbereiche. Verlassen Sie sich bei der Überwachung der Verbindungsgesundheit auf DDM/DOM-Daten, falls verfügbar, und halten Sie Ersatzmodule für kritische Pfade bereit, um Ausfallzeiten zu minimieren.
