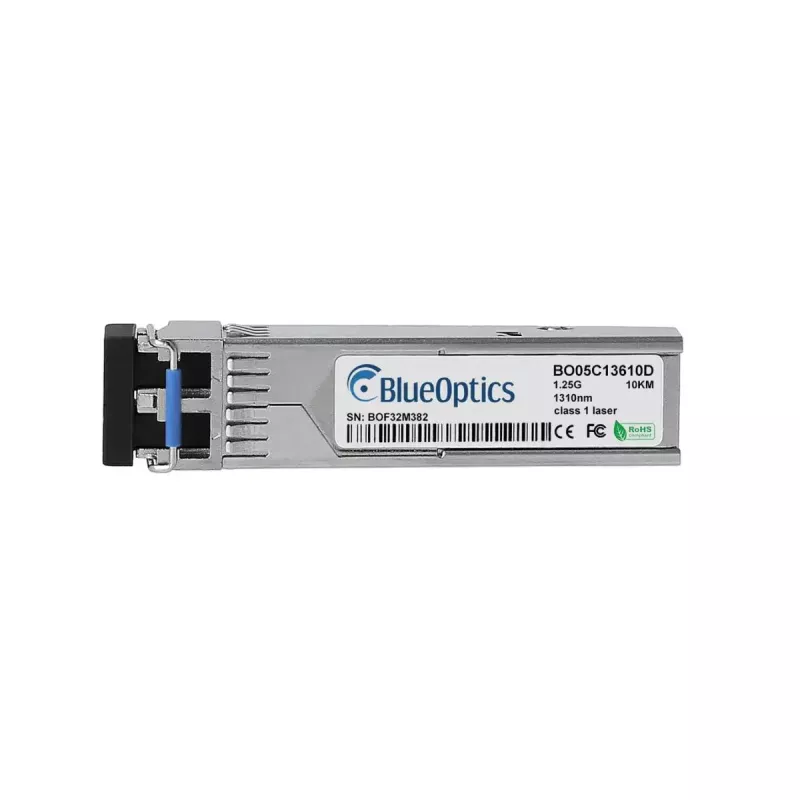

SFP-Transceiver BlueOptics SM1310-BO 1250 Mbit/s 1310 nm

Der BlueOptics SM1310-BO SFP-Transceiver ist ein Singlemode-Glasfasermodul, das für die Datenübertragung mit 1250 Mbit/s (1,25 Gbit/s) bei einer Wellenlänge von 1310 nm ausgelegt ist. In einem robusten Metallgehäuse untergebracht und mit einem Gewicht von nur 3 g, verwendet dieses SFP-Modul einen optischen LC-Duplex-Stecker und eine elektrische Standard-SFP-Schnittstelle mit einer 3,3-V-Stromversorgung. Es ist für den Einsatz in Netzwerkgeräten vorgesehen, die 1000BASE-LX und ähnliche Singlemode-Faseranwendungen unterstützen, und bietet eine kompakte, interoperable Lösung für Glasfaserstrecken bis zu typischen LX-Entfernungen.

Vorteile

Das Modul kombiniert einen standardisierten SFP-Formfaktor mit Singlemode-1310-nm-Optiken, um Langstreckenverbindungen zu unterstützen und gleichzeitig die Kompatibilität mit Geräten zu gewährleisten, die 1000BASE-LX-SFPs akzeptieren. Sein Metallgehäuse bietet mechanischen Schutz und EMV-Abschirmung, und das leichte Design reduziert die Belastung der Modulschächte. Der nach Industriestandards (MSA) gefertigte Transceiver unterstützt gängige Netzwerküberwachungsfunktionen wie digitale Diagnose, wenn die Host-Hardware DDM/DOM-Unterstützung bietet.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie den BlueOptics SM1310-BO gemäß den Hot-Swap- und Installationsanweisungen des Geräteherstellers in einen freien SFP-Steckplatz des Host-Geräts ein. Schließen Sie ein LC-Duplex-Singlemode-Glasfaser-Patchkabel an den Transceiver an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Host-Gerät für das vorgesehene Protokoll (z. B. 1000BASE-LX Ethernet) konfiguriert ist und dass alle erforderlichen Verbindungseinstellungen oder Port-Modi im Switch oder Router vorgenommen wurden. Wenn der Host digitale Diagnose (DDM/DOM) unterstützt, aktivieren oder fragen Sie die Schnittstelle ab, um Versorgungsspannung, Temperatur, Laser-Vorspannung und optische Leistungswerte zu überwachen.

Empfehlungen

Überprüfen Sie die Kompatibilität mit der Zielhardware und stellen Sie sicher, dass das Gerät 1000BASE-LX-Optiken und DDM unterstützt, falls eine Diagnose erforderlich ist. Verwenden Sie hochwertige Singlemode-LC-Patchkabel und geeignete Patchfelder, um eine optimale optische Verbindungsleistung zu erzielen. Beachten Sie beim Umgang die ESD-Vorsichtsmaßnahmen und vermeiden Sie ein Biegen der Faser über den empfohlenen Mindestbiegeradius hinaus, um die Signalintegrität zu erhalten.
