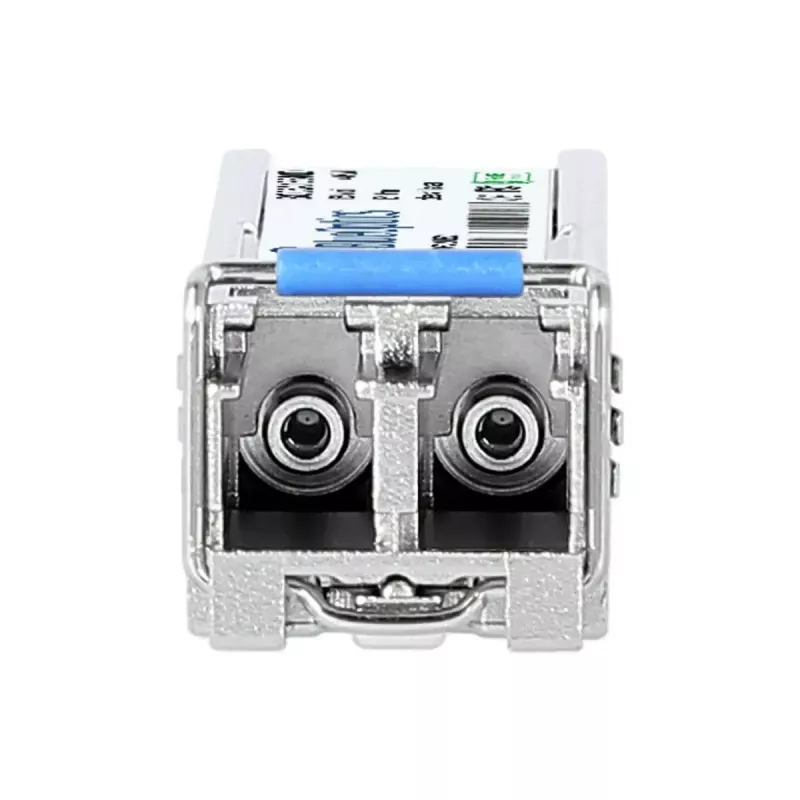

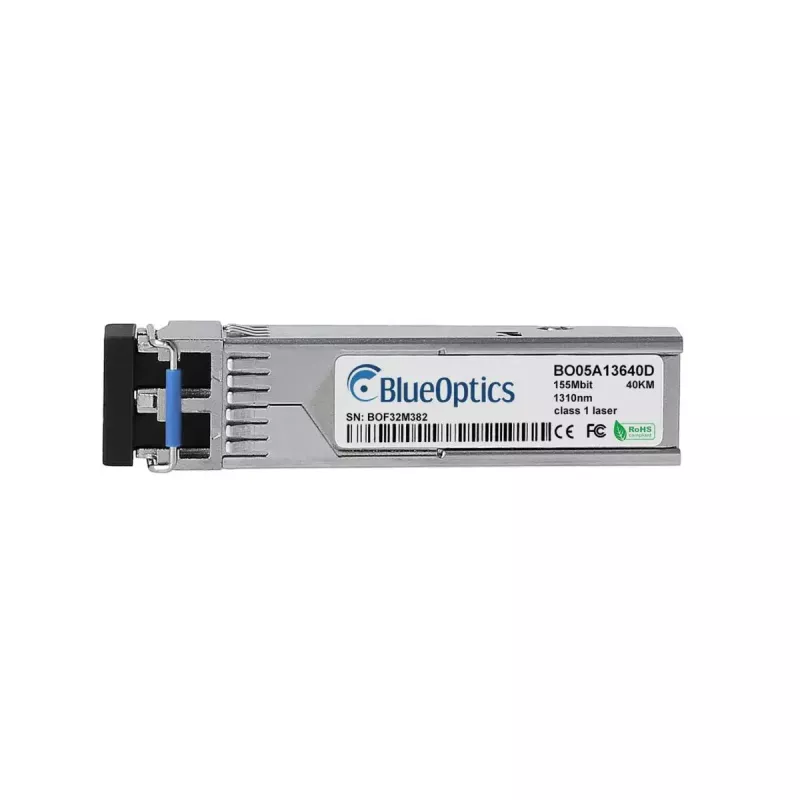

SFP-Transceiver BlueOptics SLC40-DDM-BO 155 Mbit/s 1310 nm

Der BlueOptics SLC40-DDM-BO ist ein SFP-Glasfaser-Transceiver, der Datenraten von bis zu 155 Mbit/s unterstützt und bei einer Wellenlänge von 1310 nm arbeitet. In einem silbernen Metallgehäuse untergebracht und etwa 3 g schwer, verwendet das Modul einen standardmäßigen SFP-Formfaktor mit einem LC-Duplex-Stecker und ist für Singlemode-Faserverbindungen ausgelegt. Es verfügt über eine 3,3-V-Stromversorgung und bietet digitale Diagnoseüberwachung (DDM) zur Live-Messung von Betriebsparametern, wenn es in kompatiblen Geräten eingesetzt wird.

Vorteile

Der Transceiver bietet Kompatibilität mit Geräten, die SFP-Module aufnehmen, und unterstützt Singlemode-Verbindungen über große Entfernungen, die unter geeigneten Bedingungen typischerweise bis zu 40 km betragen. Nach MSA-Standards gebaut, stellt das Modul optische Sende- und Empfangsfunktionen bei 1310 nm bereit und wird in einem robusten Metallgehäuse für mechanische Stabilität geliefert. Die integrierte DDM-Funktion ermöglicht in Systemen, die diese Funktion unterstützen, die Fernüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Ausgangs- und Eingangsleistung sowie Temperatur.

Geeignet für

• Singlemode-Faser-Ethernet-Verbindungen bis zu 155 Mbit/s
• Verbindungen über große Entfernungen zwischen Switches und Routern (typischerweise 40 km)
• Ersatz oder Aufrüstung von SFP-Ports in Netzwerkgeräten, die Module unterstützen, die mit SLC40-DDM kompatibel sind
• Umgebungen, die DDM/DOM-Überwachung zur Diagnose optischer Verbindungen erfordern

Technische Spezifikationen

• Schnittstelle: SFP (LC-Duplex)
• Maximale Datenübertragungsrate: 155 Mbit/s
• Betriebswellenlänge: 1310 nm
• Fasertyp: Singlemode
• Versorgungsspannung: 3,3 V
• GehäVerwendung: Metall, silberfarben
• Gewicht: ca. 0,003 kg
• Unterstützung für digitale Diagnoseüberwachung (DDM) (erfordert Hardware-Unterstützung des Hosts)

Verwendung

Stecken Sie den SFP-Transceiver in einen verfügbaren SFP-Steckplatz an einem kompatiblen Netzwerkgerät, bis er sicher einrastet. Schließen Sie ein LC-Duplex-Singlemode-Patchkabel an und beachten Sie dabei die Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Host-Gerät die erforderliche Datenrate und die DDM-Funktion unterstützt, um auf Diagnoseparameter zugreifen zu können. Konfigurieren Sie die Netzwerkschnittstelle Ihres Geräts nach Bedarf für die vorgesehenen Ethernet- oder relevanten Protokolleinstellungen und überprüfen Sie dann den Verbindungsstatus und die optischen Leistungspegel über die Host-Management-Schnittstelle oder die DDM-Messwerte des Moduls.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel und halten Sie die Faserstecker sauber, um die Signalqualität zu erhalten. Stellen Sie die Host-Kompatibilität mit SLC40-DDM-BO-Modulen sicher und aktivieren Sie die DDM/DOM-Unterstützung in der Geräte-Firmware, um optische Parameter zu überwachen. Beachten Sie bei Verbindungen über große Entfernungen die Richtlinien des Anbieters zum Verlustbudget und testen Sie die Verbindung vor dem Einsatz mit geeigneten optischen Leistungsmessgeräten oder Netzwerkdiagnosetools.
