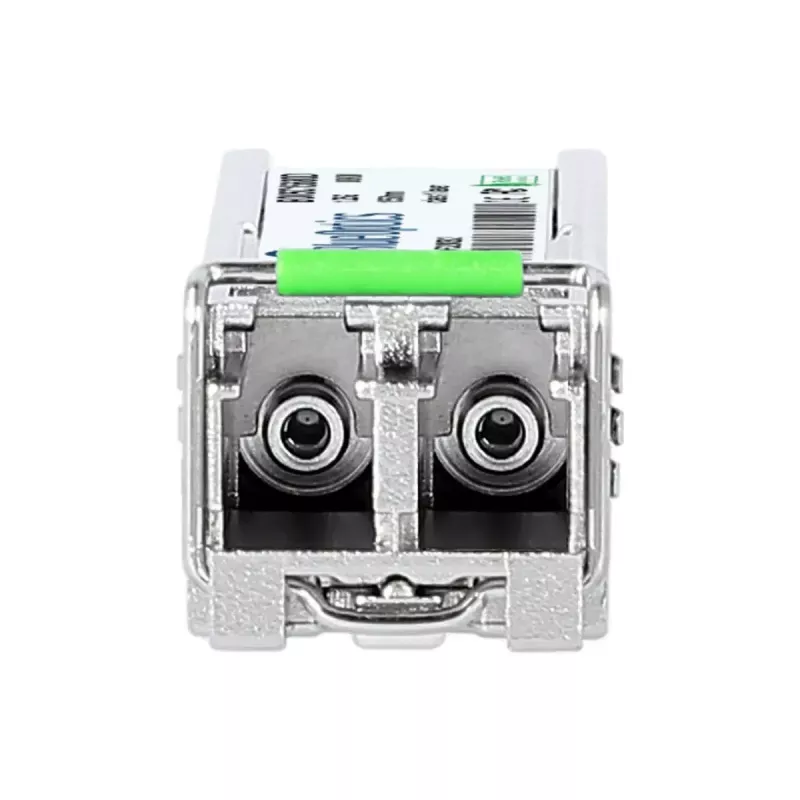

SFP-Transceiver BlueOptics SFPGZX80-BO 1250 Mbit/s 1550 nm

Der BlueOptics SFPGZX80-BO ist ein SFP-Glasfaser-Transceivermodul, das für Singlemode-Verbindungen bei einer Wellenlänge von 1550 nm mit einer maximalen Datenrate von 1250 Mbit/s ausgelegt ist. In einem Metallgehäuse untergebracht und mit einer Eingangsspannung von 3,3 V betrieben, implementiert dieser kompakte Transceiver (ca. 3 g) das optische Protokoll 1000BASE-ZX und verwendet eine LC-Duplex-Schnittstelle für gleichzeitiges Senden und Empfangen über separate Fasern. Er unterstützt Standard-Ethernet und verwandte Hochgeschwindigkeitsprotokolle über Singlemode-Glasfaserverbindungen mit großer Reichweite und ist nach MSA-kompatiblen physischen Formfaktoren und elektrischen Spezifikationen gefertigt.

Vorteile

Das Modul bietet einen standardisierten SFP-Formfaktor und einen LC-Duplex-Stecker für breite Kompatibilität mit Netzwerk-Switches, Routern und Speicherschnittstellen, die 1000BASE-ZX-SFPs akzeptieren. Seine Singlemode-1550-nm-Optik ermöglicht den Betrieb über große Entfernungen, während die Glasfaserübertragung die Anfälligkeit gegenüber elektromagnetischen Störungen reduziert. Das Metallgehäuse und das geringe Gewicht unterstützen eine robuste Rack- oder Feldinstallation, und der Transceiver erfüllt gängige Interoperabilitäts- und Diagnosestandards für eine einfachere Integration und Wartung.

Geeignet für

• Gigabit-Ethernet-Verbindungen über große Entfernungen über Singlemode-Glasfaser
• Verbindung von Switches, Routern und Speichersystemen über Campus- oder Stadtentfernungen
• Hochgeschwindigkeitsanwendungen wie Ethernet, Fibre Channel over Ethernet oder SDH/SONET bis zu 1,25 Gbit/s

Wichtige Spezifikationen

• Schnittstellentyp: SFP (Small Form-Factor Pluggable) mit LC-Duplex-Stecker
• Wellenlänge: 1550 nm (Singlemode)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Stromversorgung: 3,3 V Eingang
• GehäVerwendung: Metall
• Typisches Gewicht: 3 g
• Optischer Modus: Singlemode-Faser, Senden und Empfangen auf separaten Fasern

Verwendung

Installieren Sie den Transceiver in einen SFP-Port eines kompatiblen Netzwerkgeräts gemäß dem Hot-Swap-Verfahren des Geräteherstellers. Verbinden Sie LC-Duplex-Singlemode-Patchkabel mit korrekter Polarität mit den Sende- und Empfangsfasern. Stellen Sie sicher, dass das Host-Gerät für den 1000BASE-ZX-Betrieb konfiguriert ist und dass die Verbindungseinstellungen mit der erwarteten Geschwindigkeit und Duplex übereinstimmen. Wenn das Host-Gerät und das entfernte Gerät digitale Diagnosen (DDM/DOM) unterstützen, aktivieren Sie die Überwachung, um Parameter wie Versorgungsspannung, Laser-Vorstrom, optische Ausgangs-/Eingangsleistung und Temperatur auszulesen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und verbinden Sie diese nach Möglichkeit mit passenden 1000BASE-ZX-Transceivern am anderen Ende, um die angegebene Reichweite und Leistung zu erzielen. Stellen Sie sicher, dass die Host-Hardware den 1000BASE-ZX-SFP-Typ und gegebenenfalls DDM/DOM für Live-Diagnosen unterstützt. Halten Sie die Stecker sauber und behandeln Sie das Modul während der Installation und Entfernung gemäß den ESD-Vorsichtsmaßnahmen.
