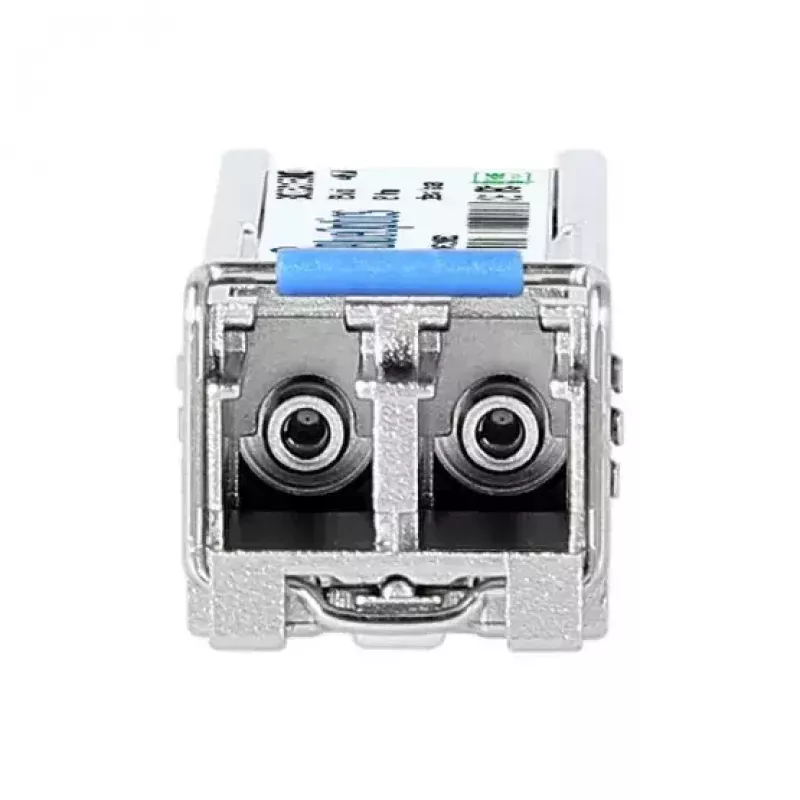

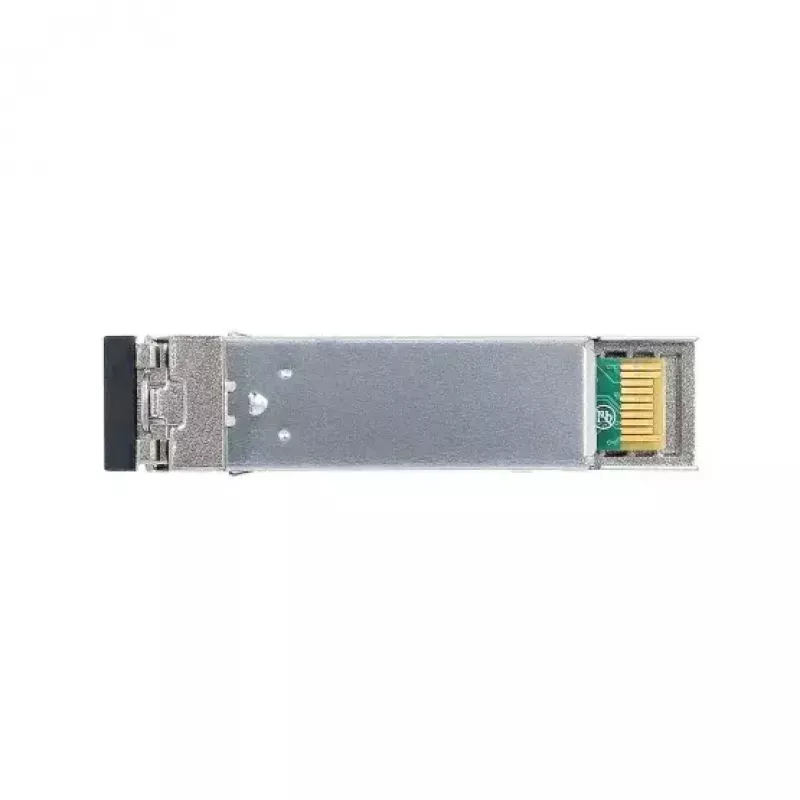

SFP-Transceiver BlueOptics AFCT-5765NPZ-BO 155 Mbit/s 1310 nm

Der BlueOptics AFCT-5765NPZ-BO ist ein SFP-Glasfasertransceiver für Singlemode-Verbindungen mit einer nominalen Datenrate von bis zu 155 Mbit/s und einer Betriebswellenlänge von 1310 nm. Das Modul verfügt über einen LC-Duplex-Stecker, ein Metallgehäuse und ist nach dem MSA-SFP-Formfaktor-Standard gebaut. Es unterstützt die 100BASE-LH-Klasse für Übertragungen über große Entfernungen auf Singlemode-Faser und ist konform mit CE-, FCC- und RoHS-Vorschriften. Mit einer MTBF von 1.000.000 Stunden und Unterstützung für digitale Diagnose (DDM/DOM), sofern das Hostsystem die Schnittstelle bereitstellt, ist dieser Transceiver für zuverlässige Glasfaserverbindungen in Netzwerkgeräten vorgesehen, die SFP-Module akzeptieren.

Vorteile

Der Transceiver bietet Kompatibilität mit gängigen SFP-basierten Netzwerkgeräten durch MSA-konforme mechanische und elektrische Schnittstellen. Er kombiniert ein Metallgehäuse für mechanische Robustheit mit einer Spezifikation, die auf Singlemode-Übertragung über große Entfernungen bei 1310 nm ausgelegt ist. Die Zertifizierung nach CE, FCC und RoHS stellt sicher, dass grundlegende regulatorische und umweltbezogene Sicherheitsanforderungen erfüllt werden, und die hohe MTBF-Zahl weist auf eine lange erwartete Lebensdauer hin. Wenn vom Host unterstützt, ermöglicht DDM/DOM die Fernüberwachung wichtiger optischer und elektrischer Parameter, um Wartung und Fehlersuche zu vereinfachen.

Geeignet für

• Singlemode-Faserverbindungen zwischen Switches, Routern und Speichersystemen
• Langstrecken-Ethernet-Verbindungen bis zu den Standard-100BASE-LH-Entfernungen (typisch bis zu 40 km mit geeigneter Faser)
• Umgebungen, die SFP-Formfaktor-Transceiver mit DDM-Unterstützung erfordern
• Ersatz oder Aufrüstung vorhandener SFP-1310-nm-Transceiver in kompatibler Hardware

Wichtige Spezifikationen

• Schnittstellentyp: SFP (MSA-konform)
• Nominale Datenrate: bis zu 155 Mbit/s (100BASE-LH-Klasse)
• Betriebswellenlänge: 1310 nm
• Fasertyp: Singlemode
• Stecker: LC-Duplex
• Typische Reichweite: bis zu Standard-100BASE-LH-Entfernungen (in der Praxis bis zu ~40 km, abhängig von Faser und Reserve)
• Gehäuse: Metall
• Digitale Diagnose: DDM/DOM (wenn von der Host-Hardware unterstützt)
• Zertifizierungen: CE, FCC, RoHS
• MTBF: 1.000.000 Stunden
• Betriebstemperaturbereich: industriell/Standardklasse (genaue Grenzen siehe Host-/Gerätespezifikationen)

Verwendung

Installieren Sie den BlueOptics AFCT-5765NPZ-BO in jedes Netzwerkgerät, das SFP-Module akzeptiert und die erforderliche Übertragungsklasse unterstützt. Stellen Sie sicher, dass das Hostgerät ausgeschaltet ist oder befolgen Sie die Hot-Swap-Verfahren des Herstellers für das Einsetzen und Entfernen von SFPs. Verwenden Sie LC-Duplex-Singlemode-Patchkabel, um den Transceiver mit dem entfernten Endpunkt zu verbinden; beachten Sie die korrekte TX/RX-Zuordnung. Wenn DDM/DOM-Überwachung erforderlich ist, bestätigen Sie, dass das Hostsystem die Diagnoseregister bereitstellt, und verwenden Sie die Geräteverwaltungsschnittstelle, um Werte für optische Leistung, Vorspannungsstrom, Versorgungsspannung und Temperatur auszulesen. Überprüfen Sie die Link-Parameter und die Faserdämpfung, um die erwartete Reichweite und Signalreserve sicherzustellen.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Patchkabel geeigneter Qualität und Länge für Langstreckenverbindungen, halten Sie die Steckerendflächen sauber und überprüfen Sie vor der Inbetriebnahme die Kompatibilität mit der Host-Hardware. Aktivieren Sie DDM/DOM für die Fernüberwachung nur, wenn vom Gerät unterstützt, um Echtzeitdiagnosen zu erhalten. Befolgen Sie die Herstellerrichtlinien für ESD-Schutz und Einsetzen/Entfernen, um die Modullebensdauer zu erhalten.
