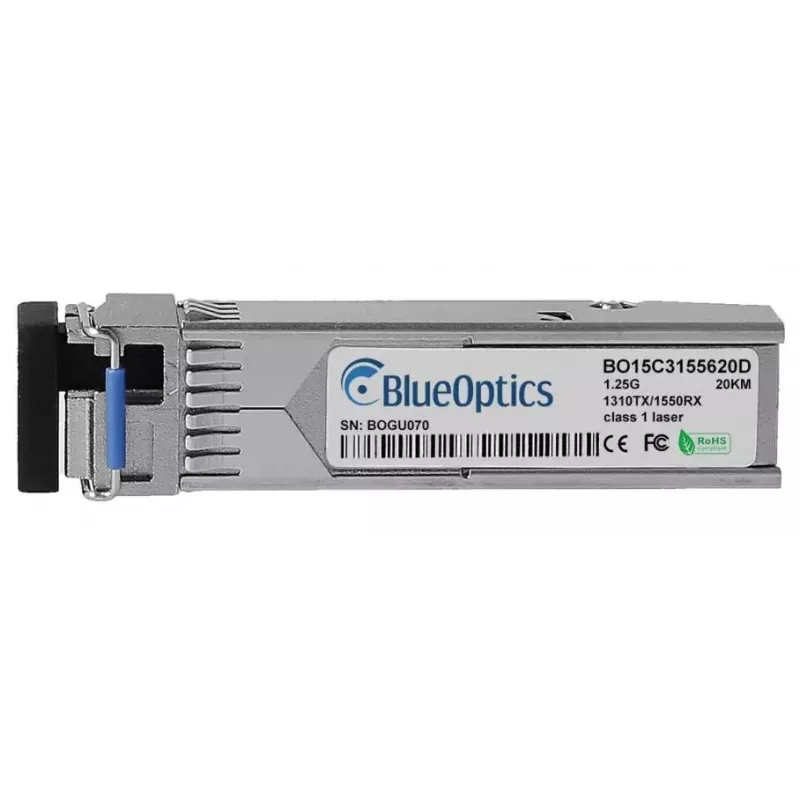

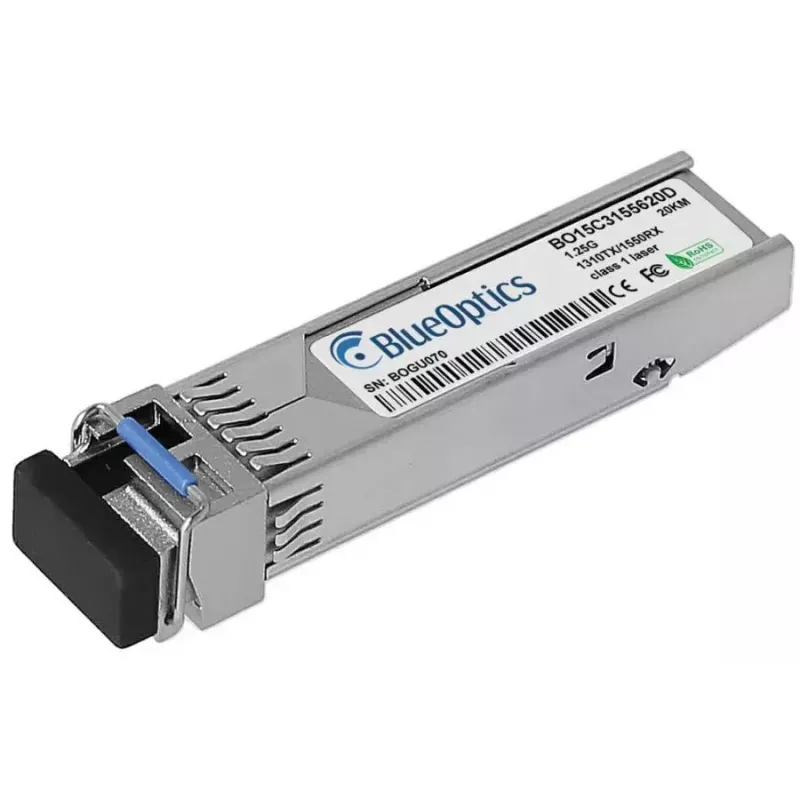

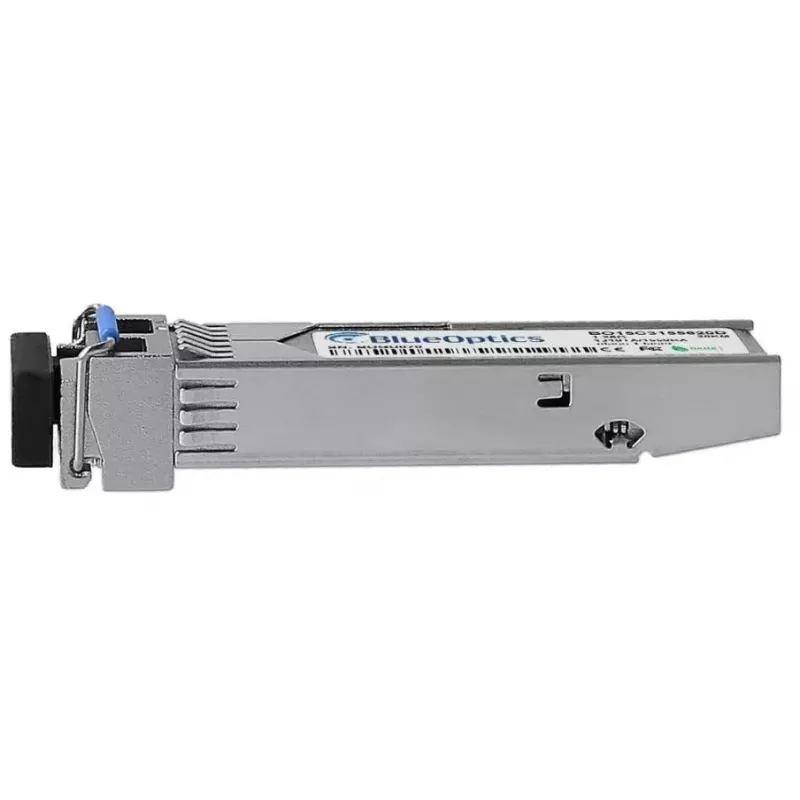

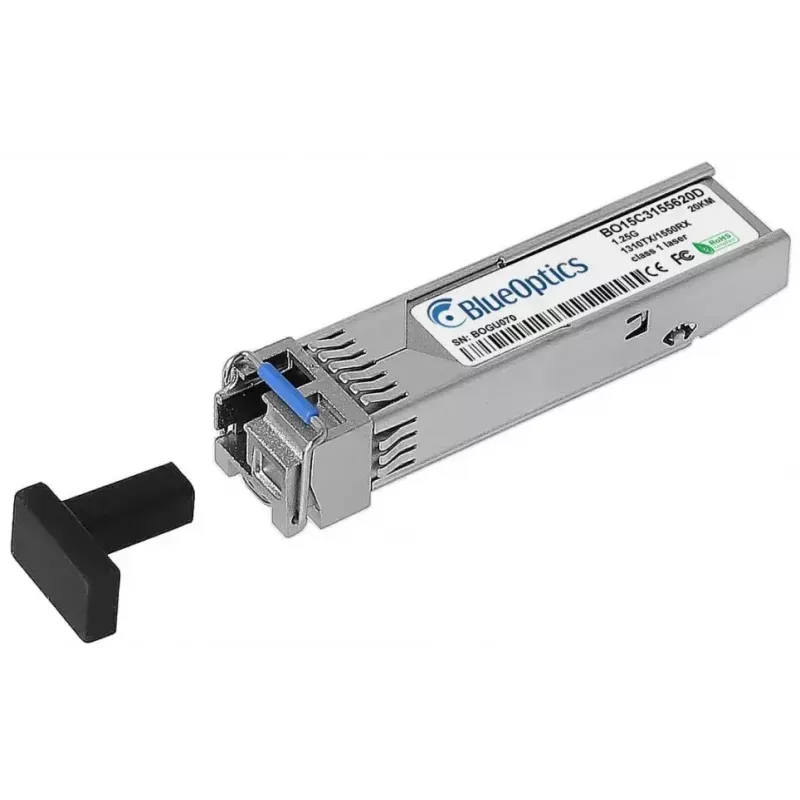

SFP-Transceiver BlueOptics 943 974-002-BO 1250 Mbit/s Glasfaser

Der BlueOptics 943 974-002-BO SFP-Transceiver ist ein kompaktes Glasfasermodul für Singlemode-Verbindungen mit einem LC (UPC) Simplex-Stecker. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s und Übertragungsdistanzen bis zu 20 km bei einer Betriebsspannung von 3,3 V. Das silberfarbene, MSA-konforme SFP-Formfaktor bietet elektrische, mechanische und funktionale Kompatibilität mit Hirschmann-Plattformen und anderen Systemen, die Standard-SFP-Module akzeptieren.

Vorteile

Dieser SFP-Transceiver unterstützt den 1000BASE-BX-U-Betrieb mit getrennten Sende- und Empfangswellenlängen für Singlemode-Strecken bis zu 20 km. Er wird nach MSA-Spezifikationen gefertigt und durchläuft Kompatibilitätstests für den Einsatz in Hirschmann-Hardware, was eine Plug-and-Play-Interoperabilität gewährleistet. Das Modul unterstützt digitale Diagnosefunktionen (DDM/DOM) für die Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, optischer Ausgangs- und Eingangsleistung sowie Temperatur. Die Komponenten stammen von etablierten Lieferanten, um eine lange Lebensdauer und eine hohe mittlere Betriebsdauer zwischen Ausfällen zu gewährleisten.

Geeignet für

• Gigabit-Ethernet-Uplinks und Langstrecken-Glasfaserverbindungen
• Switches, Router und Speichersysteme, die SFP-Transceiver akzeptieren
• Industrie- und Unternehmensnetzwerke, die Singlemode-LC-Simplex-Verbindungen benötigen

Wichtige Spezifikationen

• Datenrate: bis zu 1250 Mbit/s
• Maximale Reichweite: bis zu 20.000 m (Singlemode)

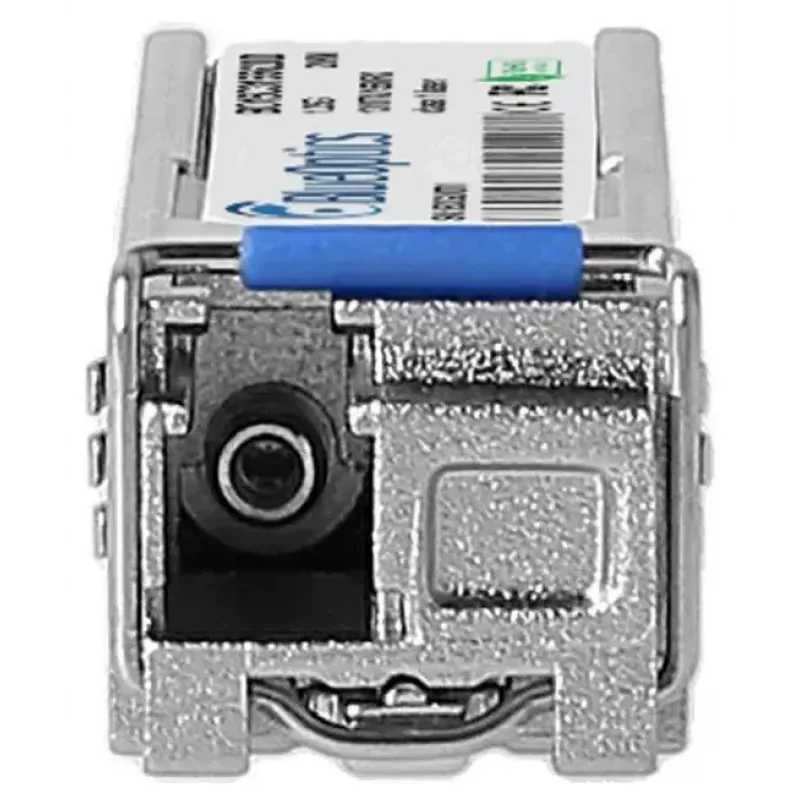

• Steckertyp: LC (UPC) Simplex
• Wellenlänge: 1310 nm (Empfang) und 1550 nm (Senden) für BX-U-Betrieb
• Versorgungsspannung: 3,3 V
• Produktfarbe: Silber
• Gewicht: ca. 0,02 kg
• MSA-konformer SFP-Formfaktor mit DDM/DOM-Unterstützung

Verwendung

Setzen Sie den SFP-Transceiver in einen leeren SFP-Steckplatz eines kompatiblen Switches, Routers oder anderen Netzwerkgeräts ein, während das Host-Gerät gemäß den Anweisungen des Herstellers eingeschaltet ist. Schließen Sie ein geeignetes Singlemode-LC-Patchkabel an den LC-Simplex-Port an und achten Sie auf die korrekte Ausrichtung für das BX-U-Paar (Senden auf einer Wellenlänge und Empfang auf der anderen). Überprüfen Sie den Verbindungsstatus und, falls verfügbar, überwachen Sie die Diagnoseparameter über das Host-Gerät, um sicherzustellen, dass die optische Leistung und Temperatur innerhalb der erwarteten Bereiche liegen. Befolgen Sie das Handbuch des Host-Geräts zur Aktivierung oder Konfiguration portspezifischer Einstellungen.

Empfehlungen

Verwenden Sie Singlemode-LC-Patchkabel, die für die angegebene Distanz ausgelegt sind, und halten Sie die Stecker sauber, um Signalverluste zu vermeiden. Stellen Sie sicher, dass die Host-Hardware BX-U-Wellenlängen und DDM/DOM unterstützt, wenn Fernüberwachung erforderlich ist. Lagern und handhaben Sie das Modul gemäß den ESD-Vorsichtsmaßnahmen und vermeiden Sie Verunreinigungen an den optischen Schnittstellen.
