SFP-Transceiver BlueOptics 7N86N-BO 1250 Mbit/s Glasfaser

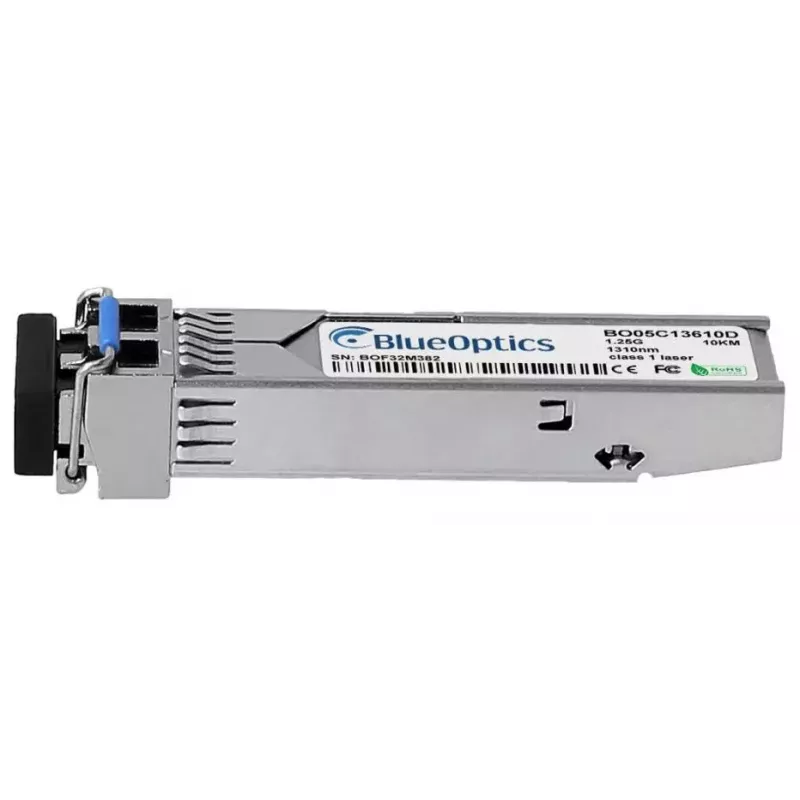

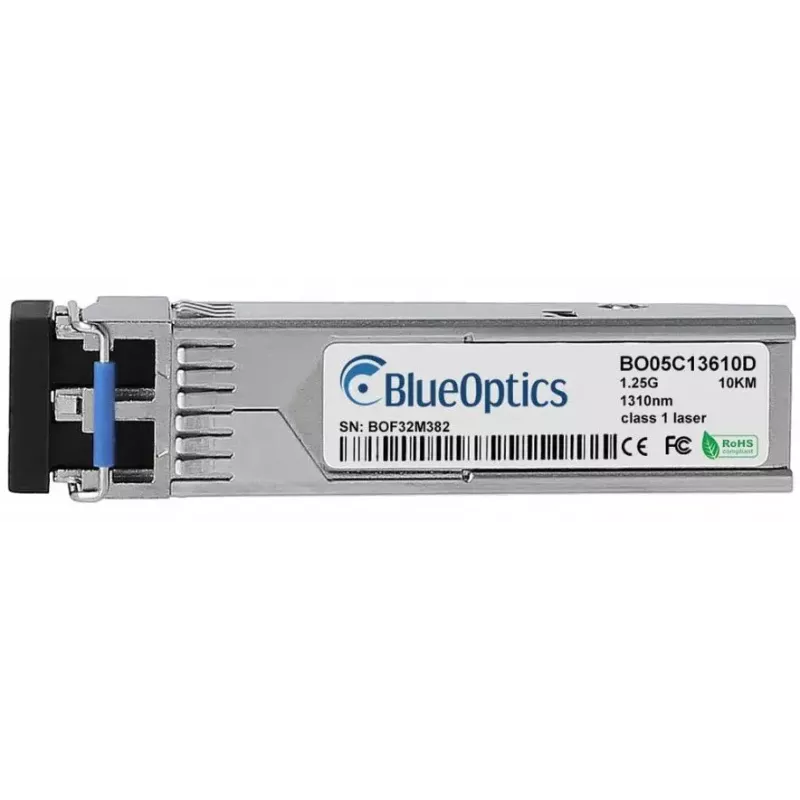

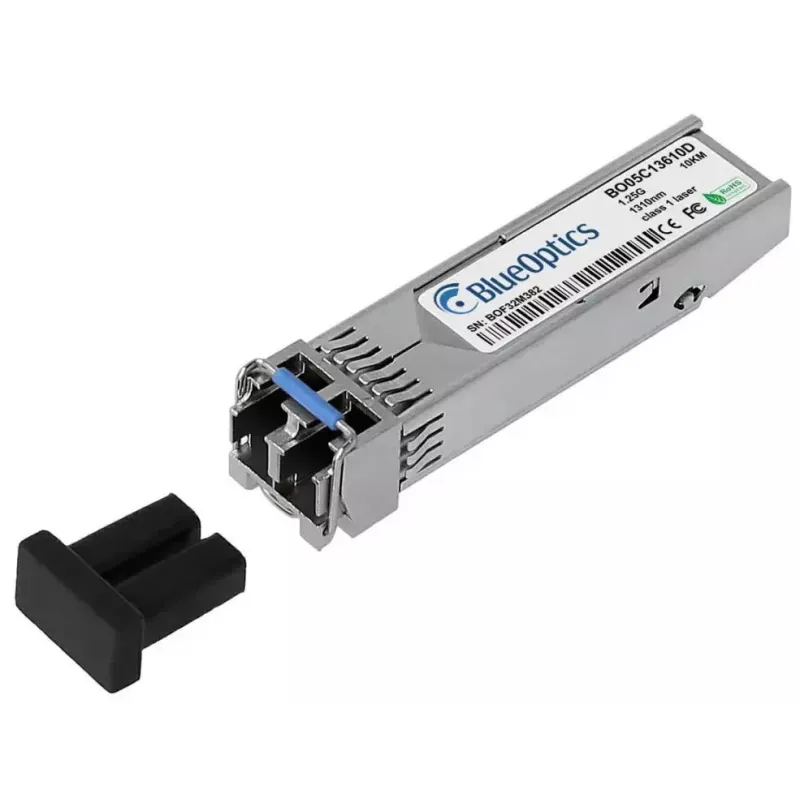

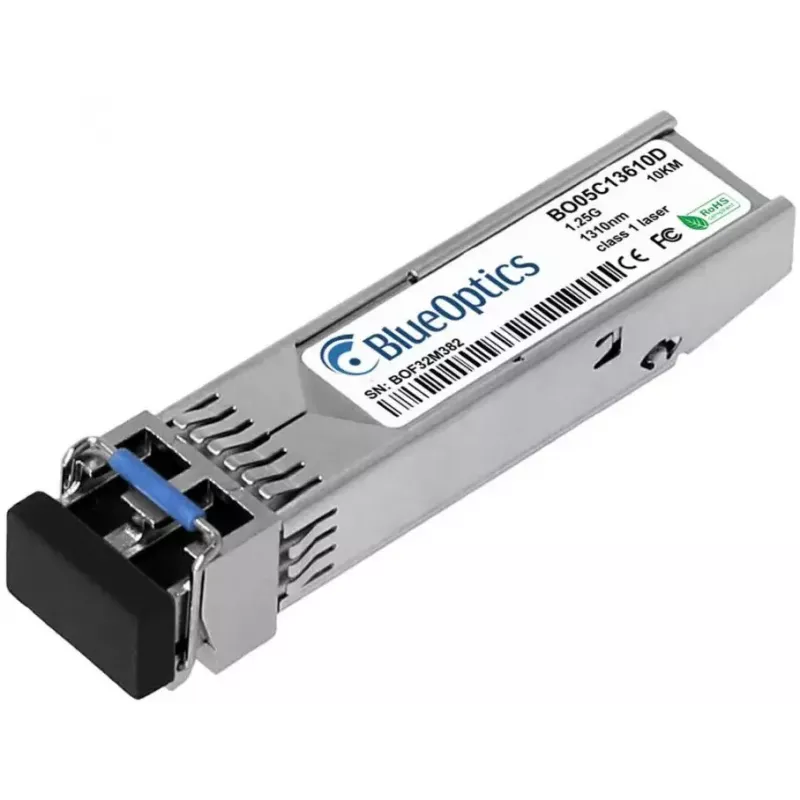

Der BlueOptics 7N86N-BO SFP-Transceiver ist ein kompaktes Glasfasermodul, das für Singlemode-Verbindungen mit bis zu 1250 Mbit/s ausgelegt ist. Es verwendet den SFP-Formfaktor und arbeitet mit einer 3,3-V-Spannungsversorgung. Mit einem LC-Duplex-Stecker und einem kleinen Metallgehäuse mit den Abmessungen 13,9 mm × 58,4 mm × 12,6 mm und einem Gewicht von etwa 30 g ist dieses Modul für die Plug-and-Play-Installation in kompatiblen Netzwerkgeräten vorgesehen. Der Transceiver unterstützt den standardmäßigen 1000BASE-LX-Betrieb mit Sende- und Empfangswellenlängen von 1310 nm und eignet sich für Entfernungen, die für LX-Singlemode-Verbindungen typisch sind.

Vorteile

Der BlueOptics 7N86N-BO kombiniert eine standardisierte SFP-Schnittstelle und ein kleines, leichtes Metallgehäuse, um eine einfache Installation und einen zuverlässigen mechanischen Sitz in SFP-Ports zu gewährleisten. Die Unterstützung von Datenraten von 1250 Mbit/s und LC-Duplex-Fasersteckern ermöglicht den Einsatz in Gigabit-Ethernet und ähnlichen Protokollen. Die Einhaltung der etablierten SFP-Abmessungen und Signalisierung des Multi-Source-Agreements (MSA) stellt die Interoperabilität mit Geräten sicher, die Standard-SFP-Optiken akzeptieren. Ein niedriger Stromverbrauch bei 3,3 V und ein Metallgehäuse tragen zu stabilem Betrieb und Wärmeableitung in rackmontierten Switches, Routern und anderen Netzwerkgeräten bei.

Geeignet für

• Gigabit-Ethernet-Uplinks und Glasfaser-Backbone-Verbindungen
• Switches, Router und Speichersysteme mit SFP-Ports
• Long-Reach-Singlemode-Verbindungen mit LC-Duplex-Patchkabeln
• Umgebungen, die standardisierte, hot-plug-fähige optische Transceiver erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (Small Form-factor Pluggable)
• Maximale Datenübertragungsrate: 1250 Mbit/s
• Wellenlänge: 1310 nm (Senden und Empfangen typisch für 1000BASE-LX)

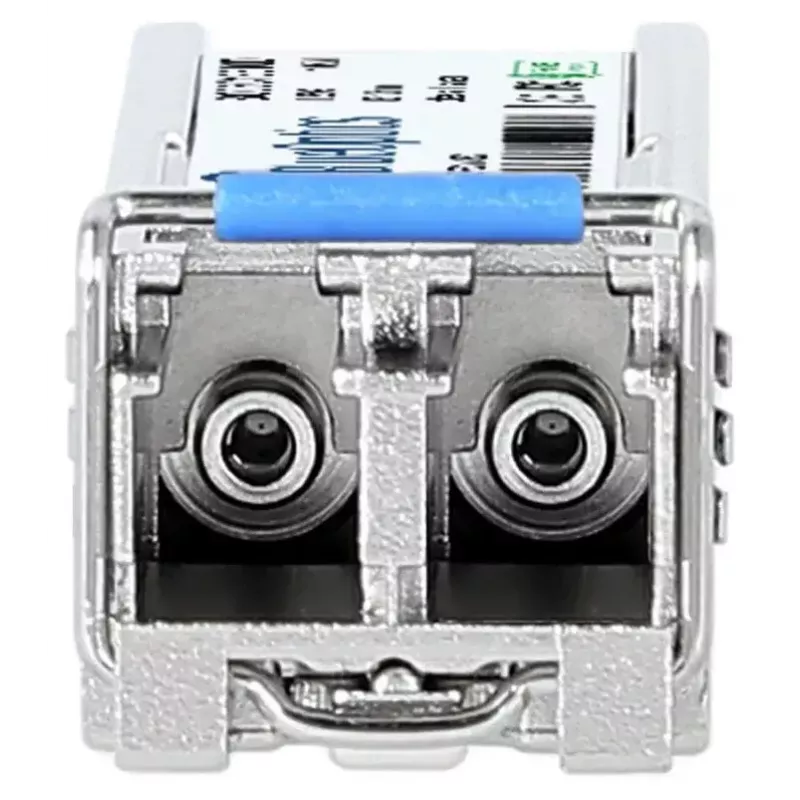

• Anschluss: LC-Duplex
• Spannungsversorgung: 3,3 V Betriebsspannung
• Gehäusematerial und -farbe: Metall, Silber
• Abmessungen (B × T × H): 13,9 mm × 58,4 mm × 12,6 mm
• Gewicht: ca. 30 g

Verwendung

Stecken Sie den BlueOptics 7N86N-BO in einen kompatiblen SFP-Steckplatz, bis er einrastet, und schließen Sie dann LC-Duplex-Singlemode-Patchkabel an, wobei Sie auf die korrekte TX-/RX-Ausrichtung achten. Stellen Sie sicher, dass das Host-Gerät das erforderliche 1000BASE-LX-Protokoll und 3,3-V-SFP-Module unterstützt. Überprüfen Sie nach dem Einsetzen den Link-Status am Host-Gerät und kontrollieren Sie gegebenenfalls die optische Leistung und die Signalparameter. Wenn das Host-Gerät digitale Diagnosen (DDM/DOM) unterstützt, überwachen Sie Spannung, Temperatur und optische Leistung über die Geräteverwaltungsschnittstelle, um den korrekten Betrieb zu bestätigen.

Empfehlungen

Verwenden Sie saubere, geprüfte Singlemode-LC-Patchkabel und geeignete Patchfelder, um eine optimale Linkqualität zu erreichen. Vermeiden Sie ein Biegen der Fasern über den minimalen Biegeradius hinaus und stellen Sie sicher, dass die Stecker vor dem Zusammenstecken staubfrei sind. Bestätigen Sie die Kompatibilität mit dem spezifischen Host-Modell und der Firmware, wenn Sie Optiken von Drittanbietern verwenden, um eine vollständige Funktionsberichterstattung über DDM/DOM zu ermöglichen, sofern unterstützt.
