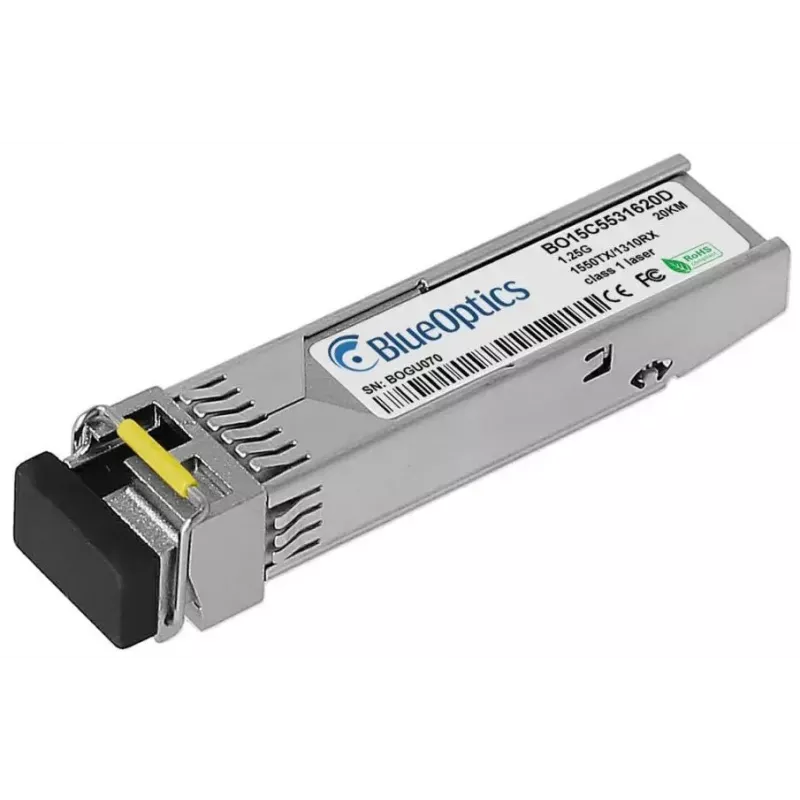

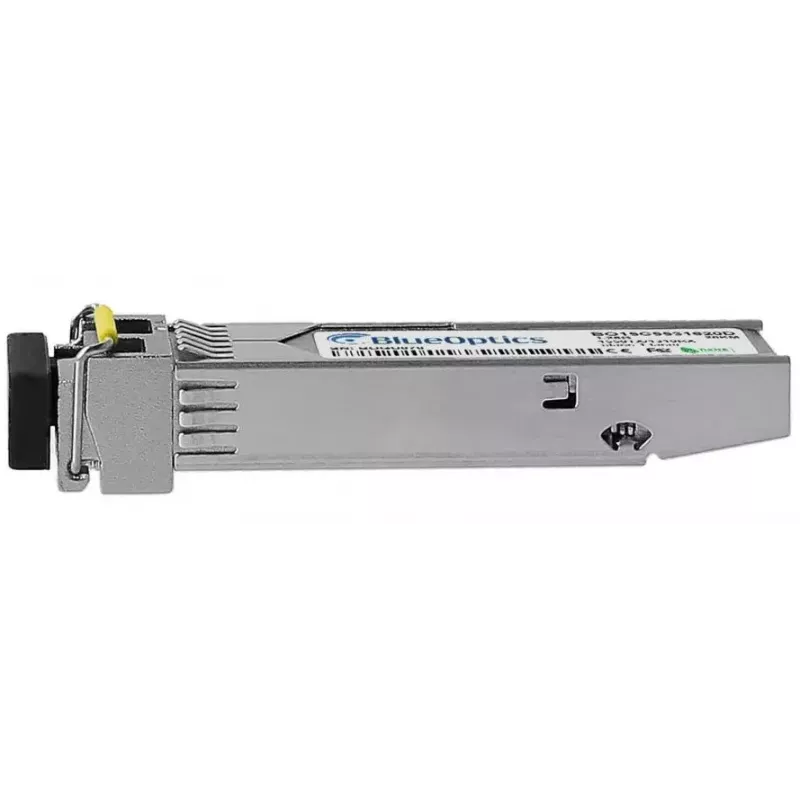

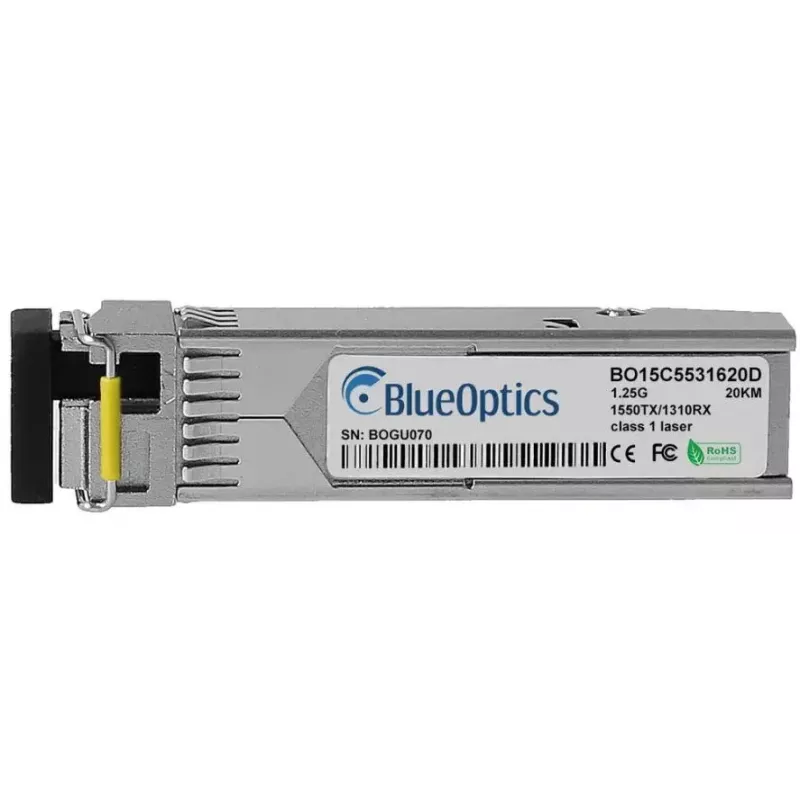

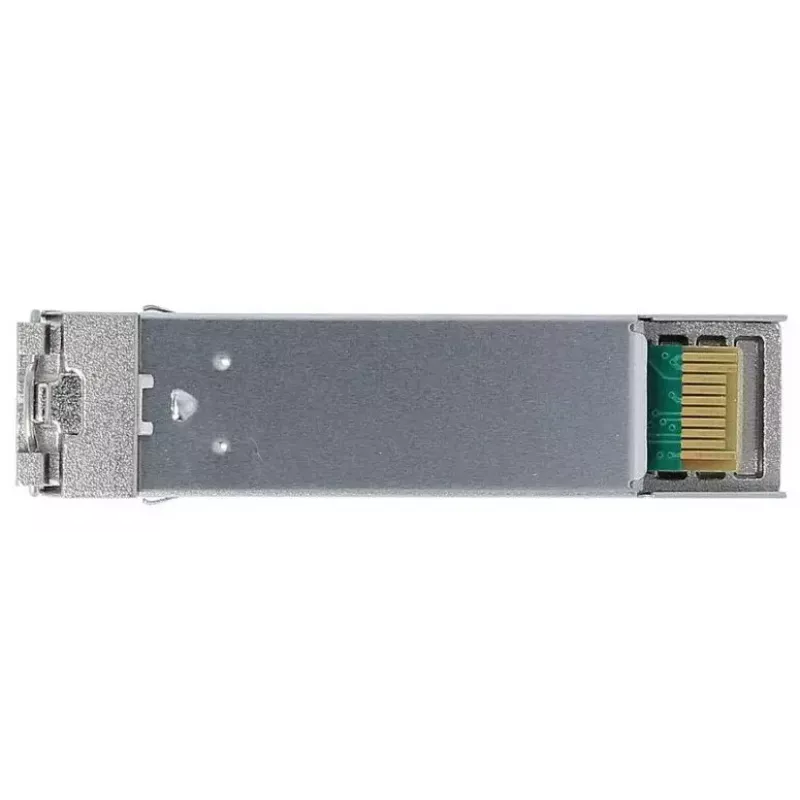

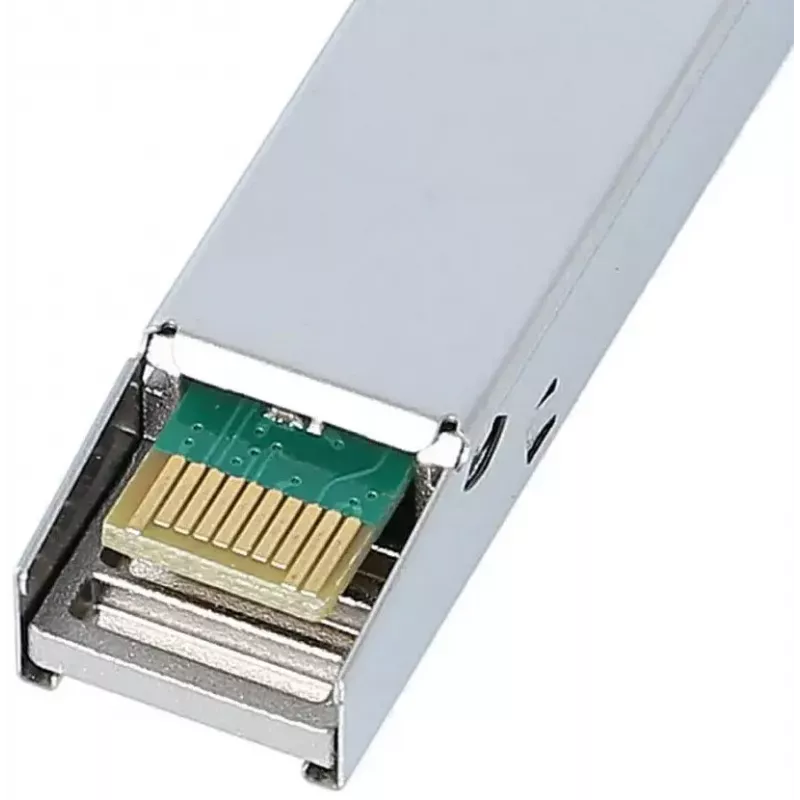

SFP-Transceiver BlueOptics 740-094030-BO 1250 Mbit/s Glasfaser

Der BlueOptics 740-094030-BO SFP-Transceiver ist ein kompaktes Glasfasermodul für 1250 Mbit/s (1,25 Gbit/s) Singlemode-Verbindungen. Es entspricht den mechanischen Standards des MSA SFP und verwendet einen LC-Simplex-Stecker für Punkt-zu-Punkt-Lichtwellenleiterverbindungen. Das Modul wird mit 3,3 V betrieben und in einem silbernen Gehäuse mit geringen Abmessungen (ca. 13,9 mm x 58,4 mm x 12,6 mm) und einem leichten Gewicht von etwa 0,02 kg geliefert, wodurch es sich für eine Vielzahl von Netzwerkgeräten eignet, die Transceiver im SFP-Format aufnehmen.

Vorteile

Der Transceiver unterstützt den 1000BASE-BX-D-Betrieb mit getrennten Sende- und Empfangswellenlängen für Singlemode-Fasern und ermöglicht so eine optische Vollduplex-Übertragung über eine einzelne Faser. Er wird nach MSA-Kompatibilitätsstandards hergestellt und auf Interoperabilität mit Juniper-Plattformen und anderen SFP-fähigen Hardware-Komponenten getestet. Durch die Verwendung von branchenüblichen Komponenten bietet das Modul eine stabile optische Leistung, integrierte digitale Diagnosefunktionen (DDM/DOM), sofern von der Host-Hardware unterstützt, und ein kompaktes, branchenübliches mechanisches Design, das Installation und Austausch vereinfacht.

Geeignet für

• Singlemode-Glasfaser-Ethernet-Verbindungen bis zu 1,25 Gbit/s
• Punkt-zu-Punkt-Glasfaserverbindungen mit LC-Simplex-Steckern
• Netzwerk-Switches, Router und Speichersysteme mit SFP-Ports
• Langstreckenverbindungen, bei denen BX-D-Wellenlängenpaare erforderlich sind

Wichtige Spezifikationen

• Schnittstelle: SFP (MSA-konform)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Glasfasertyp: Singlemode-Faser (verwendet Wellenlängenpaar für BX-D-Betrieb)

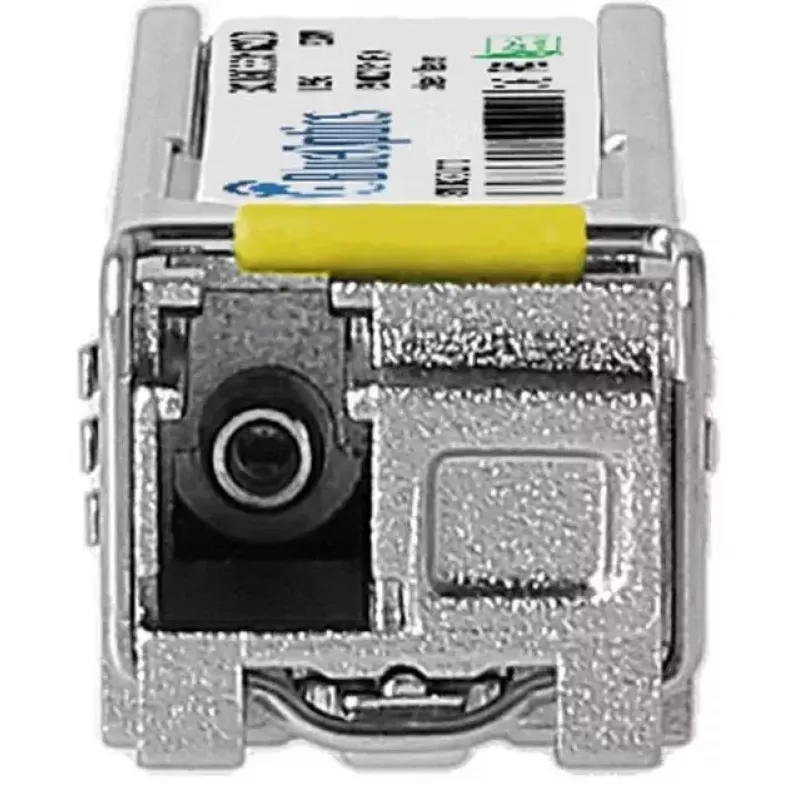

• Anschluss: LC-Simplex
• Betriebsspannung: 3,3 V
• Gehäusefarbe: Silber
• Abmessungen (ca.): 13,9 mm (B) x 58,4 mm (T) x 12,6 mm (H)
• Gewicht (ca.): 0,02 kg
• Unterstützt Digital Diagnostics Monitoring (DDM/DOM), wenn der Host SFF-8472 unterstützt

Verwendung

Schalten Sie den SFP-Port des Host-Geräts aus oder deaktivieren Sie ihn, falls vom Gerätehersteller empfohlen. Stecken Sie den BlueOptics SFP-Transceiver in einen kompatiblen SFP-Port, bis er einrastet. Schließen Sie ein LC-Simplex-Singlemode-Patchkabel unter Beachtung der korrekten TX/RX-Ausrichtung für den BX-D-Betrieb an (eine Seite sendet auf einer Wellenlänge, während die andere auf der komplementären Wellenlänge empfängt). Aktivieren Sie den Port in der Switch- oder Router-Verwaltungsschnittstelle und überprüfen Sie den Verbindungsstatus und die optischen Parameter. Wenn Ihre Hardware dies unterstützt, greifen Sie auf die DDM/DOM-Register zu, um Echtzeitdiagnosen wie Versorgungsspannung, Laser-Vorstrom, Ausgangsleistung, Eingangsleistung und Modultemperatur zu überwachen.

Empfehlungen

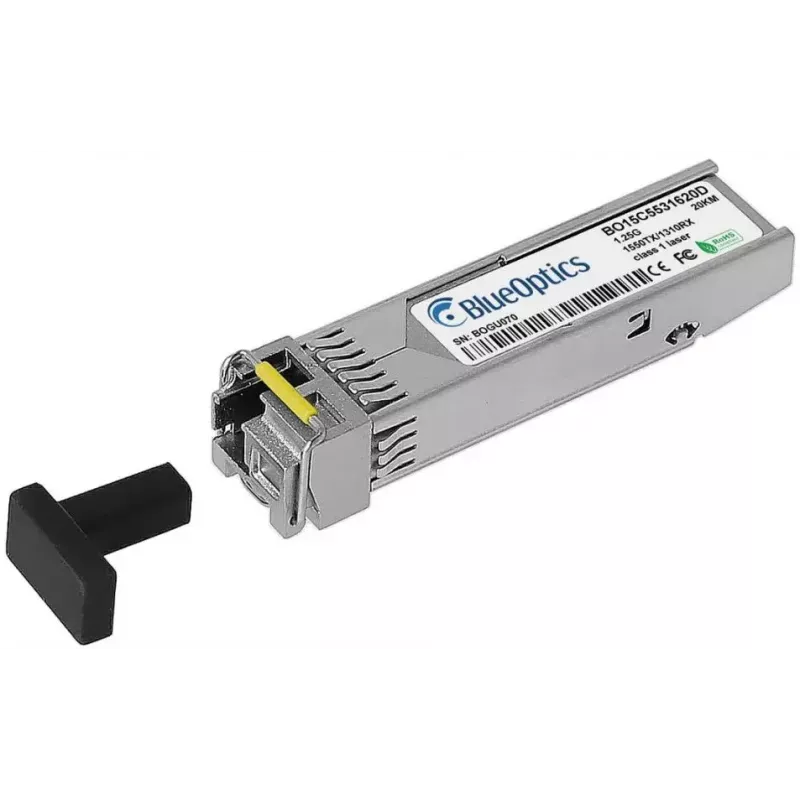

Stellen Sie sicher, dass Ihre Netzwerkausrüstung explizit 1000BASE-BX-D oder kompatible SFP-Transceiver unterstützt und die Geräte-Firmware keine Drittanbietermodule einschränkt. Verwenden Sie Singlemode-LC-Simplex-Patchkabel, die für die Verbindungsreichweite ausgelegt sind, und befolgen Sie die TX/RX-Paarungskonventionen für den BX-D-Wellenlängenbetrieb. Aktivieren Sie für eine genaue Überwachung und Fehlerbehebung DDM/DOM im Host-System. Fassen Sie den Transceiver am Gehäuse an, lassen Sie Staubschutzkappen aufstecken, wenn er nicht verwendet wird, und lagern Sie Module in antistatischer Verpackung, wenn sie nicht installiert sind.
