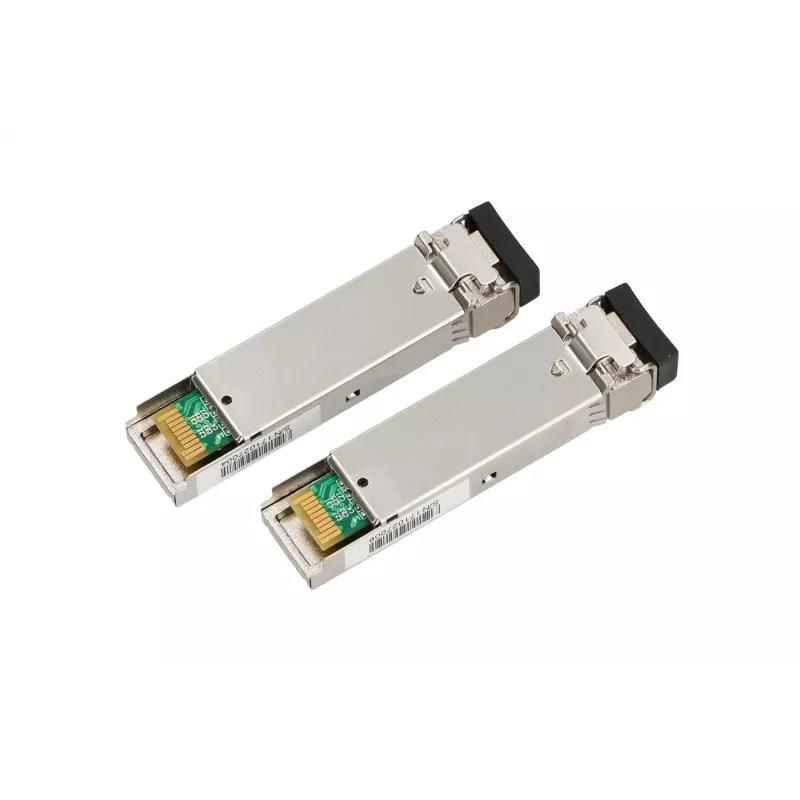

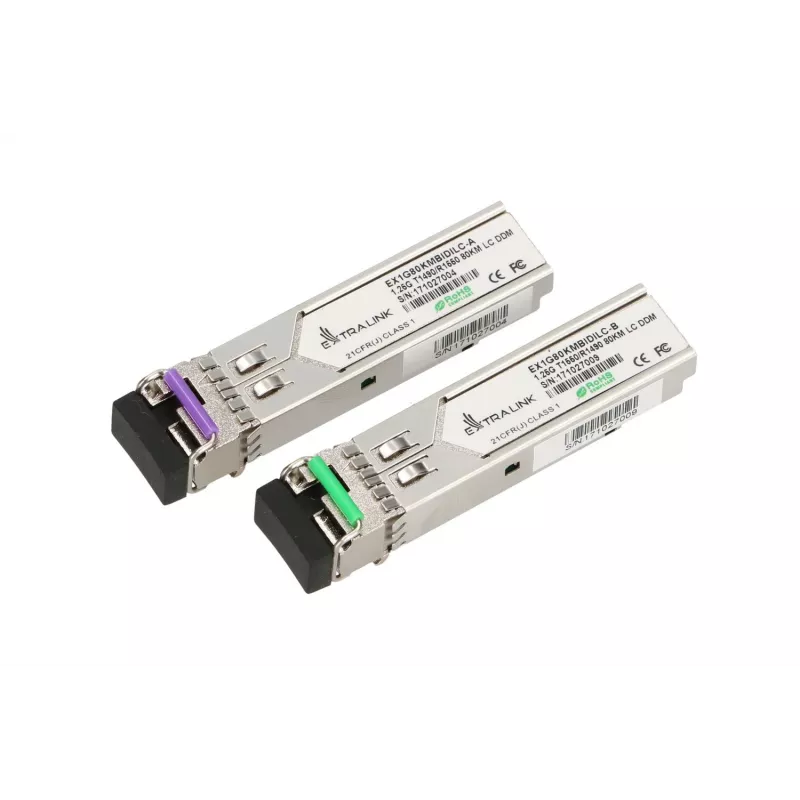

SFP Modul Extralink SFP 1.25G 1490/1550nm 80km LC DOM

Das Extralink SFP 1.25G 1490/1550nm 80km LC DOM ist ein Singlemode-WDM-Glasfasertransceiver, der für Datenverbindungen über große Entfernungen entwickelt wurde. Mit einer Datenrate von 1,25 Gbps und einer Reichweite von bis zu 80 km verwendet das Modul LC-Steckverbinder und WDM-Wellenlängen von 1490 nm und 1550 nm, um eine gleichzeitige bidirektionale Übertragung über eine einzige Faser zu ermöglichen. Der Transceiver entspricht dem mechanischen SFP-Standard (Small Form-Factor Pluggable) und integriert Sender- und Empfängerkomponenten, die für zuverlässige optische Vernetzung optimiert sind.

Vorteile

Das Modul bietet eine stabile Übertragung über große Entfernungen mit 1,25 Gbit/s und minimiert gleichzeitig die Faseranzahl durch Wellenlängenmultiplex. Sein Singlemode-Design und die LC-Schnittstelle gewährleisten die Kompatibilität mit gängigen Telekom- und Unternehmens-Glasfasergeräten. Der Transceiver verfügt über integrierte Lasersteuerung, Empfängerverstärkung und Überwachungsfunktionen für eine gleichbleibende Leistung über große Entfernungen. Der hot-pluggable SFP-Formfaktor ermöglicht das Einsetzen und Austauschen, ohne das Host-Gerät ausschalten zu müssen.

Geeignet für

• Punkt-zu-Punkt-Glasfaserverbindungen über große Entfernungen in Metropolitan- und Zugangsnetzen
• Glasfaserverbindungen zwischen Switches, Routern und optischen Leitungsendgeräten
• Bidirektionale Single-Fiber-Verbindungen mittels WDM zur Reduzierung der Faseranzahl
• Aufrüstung oder Erweiterung bestehender optischer Singlemode-Netzwerke

Technische Daten

• Datenrate: 1,25 Gbps
• Wellenlängen: 1490 nm (Tx) / 1550 nm (Rx) oder umgekehrt, abhängig von der Modulausrichtung
• Maximale Reichweite: bis zu 80 km über Singlemode-Faser
• Steckertyp: LC Duplex (Verwendung als Single-Fiber-WDM)
• Transceivertyp: SFP (Small Form-Factor Pluggable), hot-pluggable
• Überwachung: digitale optische Überwachung / DDM/DOM-Unterstützung für Diagnoseparameter
• Lasertyp: DFB-Sender (distributed feedback) mit LD-Steuerung

Verwendung

Setzen Sie das SFP-Modul in einen verfügbaren SFP-Steckplatz eines kompatiblen Switches, Routers oder optischen Geräts ein und achten Sie auf die richtige Ausrichtung, bis es einrastet. Schließen Sie die mit LC abgeschlossene Singlemode-Faser unter Verwendung der entsprechenden WDM-Paarung an, sodass die Sendewellenlänge des einen Endes mit der Empfangswellenlänge des anderen Endes übereinstimmt. Überprüfen Sie den Verbindungsstatus über die Geräteanzeigen oder die digitale Überwachungsausgabe des Moduls. Tauschen Sie Module bei Bedarf bei eingeschaltetem System aus; beachten Sie die Herstelleranweisungen für hot-pluggable Transceiver.

Empfehlungen

Verwenden Sie für zuverlässige Verbindungen bei maximaler Entfernung ITU-T-konforme Singlemode-Fasern mit geeigneten Dämpfungseigenschaften und stellen Sie sicher, dass Steckverbinder und Spleiße sauber sind. Kombinieren Sie komplementäre WDM-Module an jedem Verbindungsende (1490/1550-Paarung) und überwachen Sie die optische Leistung und Temperatur über DOM, um Verschlechterungen frühzeitig zu erkennen.
