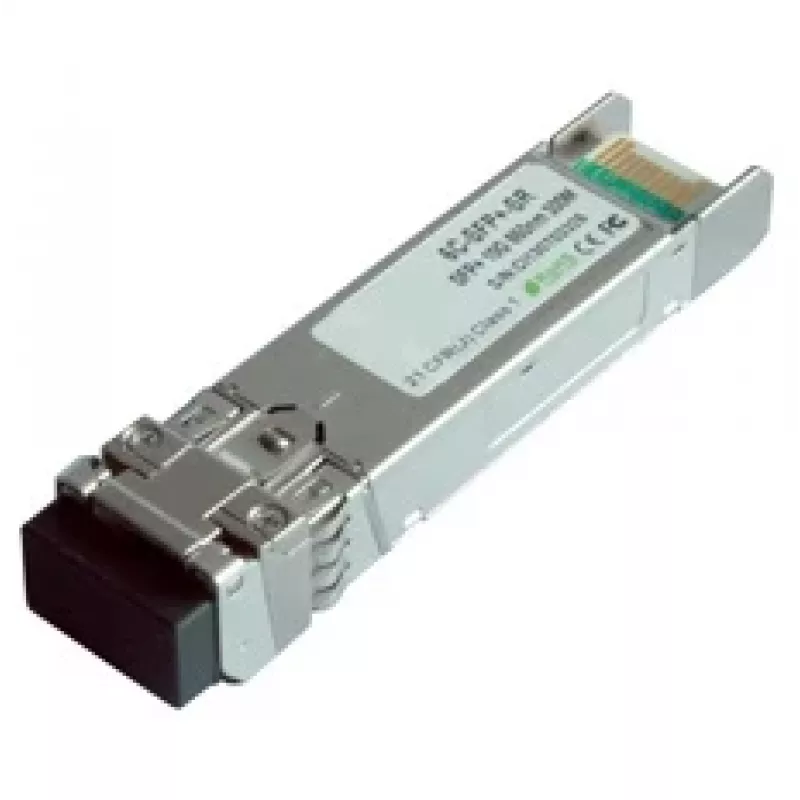

SFP-LWL-Transceiver extra digital SFP1310SC 1,25G Tx1310nm/Rx1550nm 20 km

Der extra digital SFP1310SC ist ein Einfaser-WDM-SFP-Transceiver-Modul, das eine Datenrate von 1,25 Gbit/s unterstützt. Es sendet bei 1310 nm und empfängt bei 1550 nm über eine SC-Duplex-Aufnahme und ist für Entfernungen von bis zu 20 km auf Einmodenfaser ausgelegt. Das Modul entspricht den Spezifikationen SFP MSA und SFF-8472, bietet digitale Diagnoseüberwachung (DDM) mit internen oder externen Kalibrierungsoptionen und arbeitet mit einer einfachen +3,3-V-Versorgung im Standard-Industrietemperaturbereich.

Vorteile

Der SFP1310SC bietet einen kompakten, hot-swap-fähigen SFP-Formfaktor mit Dual‑Datenratenunterstützung (1,25 Gbps / 1,0625 Gbps) und einer Übertragungsreichweite von 20 km auf Einmodenfaser. Er integriert einen FP-Lasersender, eine PIN-Fotodiode mit Transimpedanzverstärker und MCU-Steuerung zur Überwachung sowie die Einhaltung der Laserschutzklasse I. Das Modul ist RoHS-konform und unterstützt sowohl interne als auch externe Kalibrierung für seine digitalen Diagnosefunktionen.

Geeignet für

• Gigabit-Ethernet-Verbindungen
• Fibre-Channel-Anschlüsse
• Switch-zu-Switch- und Router/Server-Schnittstellen
• Geswitchte Backplane-Anwendungen und andere optische Übertragungssysteme

Wichtige Spezifikationen

• Hersteller: extra digital, MPN: SFP1310SC, EAN: 4775342530824
• Formfaktor: SFP (LC-Duplex-Anschluss)
• Wellenlänge: Tx 1310 nm / Rx 1550 nm (Einfaser-WDM)
• Datenrate: 1,25 Gbps (unterstützt auch 1,0625 Gbps)
• Maximale Reichweite: bis zu 20 km auf Einmodenfaser (SMF)
• Sender: FP-Laser; Empfänger: PIN-Fotodiode mit TIA
• Stromversorgung: +3,3 V Einfachversorgung
• Überwachung: Digitale Diagnoseüberwachung (interne oder externe Kalibrierung)
• Standards: SFP MSA, SFF‑8472, RoHS-konform
• Betriebsgehäusetemperatur: -40 °C bis +85 °C (Standard)

Verwendung

Setzen Sie den SFP1310SC in einen freien SFP-Steckplatz eines kompatiblen Netzwerkgeräts ein, verwenden Sie dazu den Auswurf- oder Freigabemechanismus des Moduls. Schließen Sie die Einfaser-Verbindung mit einem geeigneten WDM-Fiber-Patchkabel (SC-Stecker) an, sodass der 1310-nm-Sende- und der 1550-nm-Empfangspfad mit dem gegenüberliegenden Modul übereinstimmen. Stellen Sie sicher, dass das Host-Gerät eine +3,3-V-Versorgung bereitstellt und SFP-Verhalten unterstützt; das Gerät gibt die digitalen Diagnosedaten über die SFF‑8472-Schnittstelle aus, wenn der Host DDM unterstützt. Beachten Sie die Herstelleranweisungen zum Umgang mit ESD und optischer Sicherheit.

Empfehlungen

Verwenden Sie dieses SFP-Modul für Punkt-zu-Punkt-Einfaser-WDM-Verbindungen, bei denen ein kompakter SFP-Formfaktor und eine Reichweite von 20 km erforderlich sind. Überprüfen Sie die Wellenlängenpaarung mit dem entfernten Transceiver, halten Sie die SC-Stecker sauber und betreiben Sie das Modul innerhalb der angegebenen Temperatur- und Spannungsbereiche, um eine zuverlässige Leistung zu gewährleisten.
