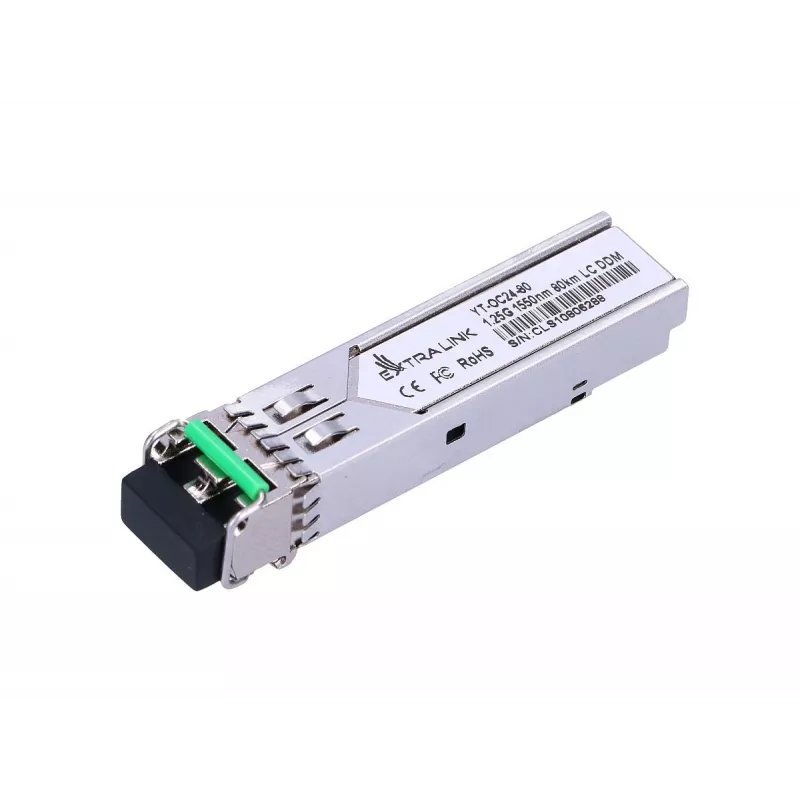

SFP-Glasfasertransceiver Extralink EX.8024 — 1,25 Gbit/s, Singlemode 1550 nm, LC/UPC, 80 km, DOM

Der Extralink EX.8024 ist ein SFP-Glasfasertransceiver für Singlemode-Netzwerke mit einer Datenrate von bis zu 1,25 Gbit/s. Das Modul sendet bei 1550 nm und verwendet einen LC/UPC-Duplex-Stecker, um Verbindungen über Singlemode-Faser mit einer Reichweite von bis zu 80 km zu unterstützen. Es integriert einen DFB-Laser und einen PIN-Fotodetektor, unterstützt digitales optisches Monitoring (DOM) für Echtzeitdiagnose und erfüllt die relevanten SFP-MSA- und SFF-8472-Standards sowie RoHS- und FCC-Anforderungen. Der Transceiver arbeitet mit einer nominalen Eingangsspannung im Bereich von 3,13–3,47 V und einer maximalen Stromaufnahme von 0,3 A.

Vorteile

Der Extralink EX.8024 bietet zuverlässige Langstreckenkonnektivität in einem kompakten SFP-Formfaktor, der mit Standard-Netzwerkgeräten kompatibel ist. Das integrierte DOM liefert überwachte Parameter wie optische Leistung und Temperatur zur Unterstützung der Ferndiagnose. Das Modul verwendet einen DFB-Laser für stabile Übertragung bei 1550 nm, was eine geringere Dämpfung und eine größere Reichweite auf Singlemode-Faser gewährleistet. Die Einhaltung von SFP-MSA- und Industriestandards gewährleistet Interoperabilität mit einer Vielzahl von Switches und Routern.

Geeignet für

• Langstrecken-Singlemode-Faserverbindungen in Metro- und Campusnetzwerken
• Telekommunikations-Hauptleitungen und Carrier-Class-Verbindungen
• Verbindung zwischen Switches, Routern und optischen Transportgeräten
• Ersatz oder Aufrüstung von 1,25-Gbit/s-SFP-Ports, die eine Wellenlänge von 1550 nm erfordern

Wichtige Spezifikationen

• Schnittstellentyp: SFP (Small Form-Factor Pluggable)
• Datenrate: bis zu 1250 Mbit/s (1,25 Gbit/s)
• Wellenlänge: 1550 nm
• Fasertyp: Singlemode-Faser (SMF)
• Stecker: LC/UPC Duplex
• Maximale Reichweite: bis zu 80 km (abhängig von Faser und Link-Budget)
• Lasertyp: DFB
• Fotodetektor: PIN
• DOM: unterstützt (digitales optisches Monitoring)
• Betriebsspannungsbereich: 3,13–3,47 V
• Maximaler Strom: 0,3 A
• Standards: SFP MSA, SFF-8472, RoHS-konform

Verwendung

Installieren Sie den Extralink EX.8024 in einen verfügbaren SFP-Steckplatz eines kompatiblen Netzwerkgeräts, während das Gerät ausgeschaltet ist oder befolgen Sie die Hot-Swap-Verfahren des Geräteherstellers. Schließen Sie LC/UPC-Duplex-Singlemode-Faser-Patchkabel an und achten Sie auf die korrekte TX/RX-Polarität. Überprüfen Sie den Link-Status und überwachen Sie die DOM-Parameter über die Verwaltungsschnittstelle des Host-Geräts, um die optische Leistung, Temperatur und andere Diagnosedaten zu bestätigen. Stellen Sie sicher, dass der Geräteport für die entsprechende Geschwindigkeit und den Duplex-Modus konfiguriert ist, falls eine manuelle Konfiguration erforderlich ist.

Empfehlungen

Verwenden Sie verlustarme Singlemode-Faser und reinigen Sie die LC-Stecker, um die angegebene Reichweite zu erhalten; überprüfen Sie vor der Installation das Link-Budget. Vermeiden Sie Biegungen der Faser über die empfohlenen minimalen Biegeradien hinaus und betreiben Sie das Modul innerhalb der angegebenen Spannungs- und Stromgrenzen. Für Carrier- oder kritische Verbindungen überwachen Sie die DOM-Werte regelmäßig und halten Sie die Firmware der Host-Geräte für beste Interoperabilität auf dem neuesten Stand.
