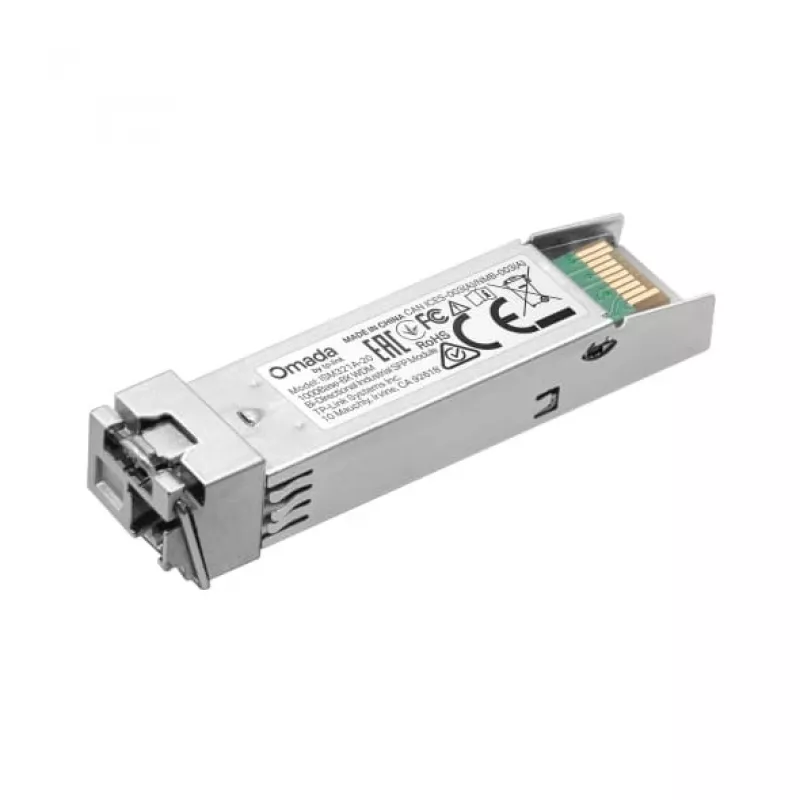

SFP Glasfaser-Transceiver TP-LINK ISM321A-20 WDM Bi-Direktional 20 km Singlemode LC 1,25 Gbit/s

TP-LINK ISM321A-20 ist ein SFP-Glasfaser-Transceivermodul für Singlemode-LC-(UPC)-Verbindungen. Es unterstützt bidirektionale WDM-Übertragung über eine einzelne Faser mit 1,25 Gbit/s (IEEE 802.3z) und ist hot-swappable, ausgelegt für 9/125-µm-Fasern mit einer Reichweite von bis zu 20 km. Das Modul wird mit einer Eingangsspannung von 3,3 V betrieben und ist für weite Temperatur- und Feuchtigkeitsbereiche spezifiziert, die für Netzwerkgeräte wie Switches und Router geeignet sind.

Vorteile

Das Modul bietet Hot-Swap-Fähigkeit für einfachen Austausch vor Ort ohne Ausschalten der Geräte, Kompatibilität mit Singlemode-9/125-µm-Fasern und einen LC-(UPC)-Faserstecker für gängige Unternehmensverkabelung. Es unterstützt eine maximale Verbindungsdistanz von 20 km bei einer Datenrate von 1,25 Gbit/s und erfüllt die Standards IEEE 802.3z. Kompakte Abmessungen und flaches Design ermöglichen die Installation in Standard-SFP-Ports.

Geeignet für

• Erweiterung optischer Verbindungen zwischen Switches und Routern über Singlemode-Fasern
• Punkt-zu-Punkt-Faserverbindungen bis zu 20 km
• Aufrüstung von Netzwerk-Uplinks auf 1,25 Gbit/s unter Verwendung von SFP-Steckplätzen

Technische Spezifikationen

• Formfaktor: SFP-Glasfaser-Transceiver
• Datenrate: 1,25 Gbit/s (1250 Mbit/s)
• Übertragungstyp: Bidirektionales WDM über Singlemode-Faser
• Unterstützte Faser: Singlemode, 9/125 µm
• Steckverbinder: LC (UPC)
• Maximale Übertragungsdistanz: 20.000 m
• Schnittstelle: 1,25 Gigabit Ethernet (IEEE 802.3z)
• Eingangsspannung: 3,3 V
• Betriebstemperaturbereich: -40 bis 85 °C
• Relative Luftfeuchtigkeit im Betrieb: 5–85 %
• Abmessungen (B×T×H): 56,4 × 13,4 × 11 mm

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Port eines Switches oder Routers ein, bis er einrastet. Verbinden Sie das LC-Faser-Patchkabel mit dem LC-(UPC)-Steckverbinder am Modul und achten Sie auf die korrekte Ausrichtung für bidirektionale WDM-Paare. Das Modul ist hot-swappable, sodass Austausch oder Installation ohne Ausschalten des Hostgeräts durchgeführt werden kann. Überprüfen Sie den Verbindungsstatus in der Verwaltungsoberfläche des Netzwerkgeräts und bestätigen Sie die Transceiver-Kompatibilität mit dem Hostgerät.

Empfehlungen

Verwenden Sie Singlemode-9/125-µm-Fasern mit LC-(UPC)-Steckverbindern und achten Sie auf ordnungsgemäße Faserreinigung. Überschreiten Sie nicht die angegebenen Temperatur- und Feuchtigkeitsbereiche und befolgen Sie die Herstellerrichtlinien für optisches Budget und Verbindungsplanung, um zuverlässige 20-km-Verbindungen sicherzustellen.
