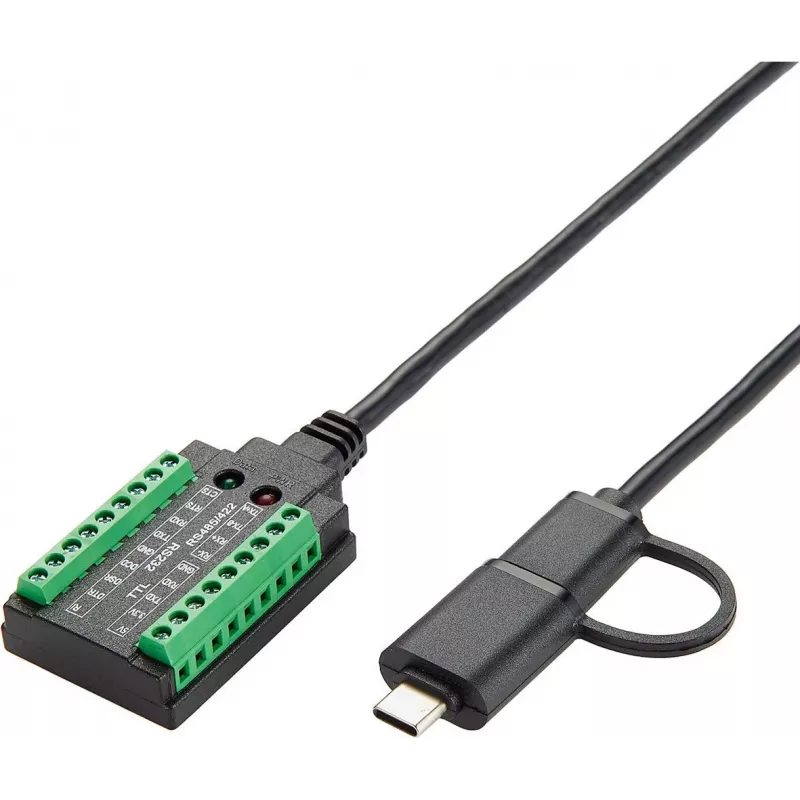

Serielles Adapterkabel Exsys EX-13003 USB auf 1S RS-232/422/485/TTL, FTDI-Chipsatz, 1,0 m

Das Exsys EX-13003 ist ein 1,0 m langes USB-auf-Seriell-Adapterkabel, das einen modernen USB-Anschluss in eine einzelne serielle Schnittstelle umwandelt, die RS-232-, RS-422-, RS-485- und TTL-Signalpegel unterstützt. Ausgestattet mit einem FTDI-Chipsatz, bietet das Kabel eine stabile USB-auf-Seriell-Umsetzung und breite Treiberkompatibilität für den Anschluss von älteren seriellen Geräten, industriellen Steuerungen und eingebetteten Systemen an aktuelle Computer und Laptops.

Vorteile

Der integrierte FTDI-Chipsatz gewährleistet zuverlässige Datenübertragung, stabile COM-Port-Erkennung und umfassende Betriebssystemtreiberunterstützung. Ein einzelnes kompaktes Kabel unterstützt mehrere serielle Standards (RS-232, RS-422, RS-485 und TTL), sodass weniger unterschiedliche Adapter benötigt werden. Die Länge von 1,0 m bietet eine Balance zwischen Reichweite und aufgeräumtem Arbeitsplatz, während die robuste Kabelkonstruktion für wiederholte Verbindungen in Konfigurations- und Diagnosearbeitsabläufen geeignet ist.

Geeignet für

• Anschluss von industriellen Steuerungen, SPS und Motorantrieben an moderne PCs zur Konfiguration
• Verbindung älterer serieller RS-232-/RS-422-/RS-485-Geräte mit Laptops für Datenübertragungen
• Schnittstelle für eingebettete Systeme, Mikrocontroller oder Entwicklungsplatinen mit TTL-Seriell
• Felddiagnosen, Firmware-Updates und Zugriff auf die serielle Konsole für Netzwerk- und Telekommunikationsausrüstung

Wichtige Spezifikationen

• Unterstützte Signalpegel: RS-232, RS-422, RS-485, TTL
• Chipsatz: FTDI USB-auf-Seriell
• Kabellänge: 1,0 m
• Schnittstelle zum Host: USB (Typ-A oder je nach Produktanschluss)
• Einzelner serieller Kanal, der mehrere Standards über Verkabelung/Konfiguration unterstützt

Verwendung

Installieren Sie den passenden FTDI-Treiber für Ihr Betriebssystem, falls dieser nicht bereits vorhanden ist. Stecken Sie das USB-Ende des Kabels in einen freien USB-Anschluss des Host-Computers und verbinden Sie das serielle Ende mit dem Zielgerät entsprechend dem erforderlichen Signalpegel und der Pinbelegung (RS-232, RS-422, RS-485 oder TTL). Überprüfen Sie den zugewiesenen COM-Port im Betriebssystem und konfigurieren Sie die Terminal-Software oder die Anwendung mit der richtigen Baudrate, Parität, Datenbits und Stoppbits. Stellen Sie bei RS-485-Netzwerken eine korrekte Terminierung und Vorspannung sicher, falls die Installation dies erfordert.

Empfehlungen

Für einen zuverlässigen Betrieb überprüfen Sie vor dem Anschluss die seriellen Spannungspegel und die Pinbelegung des Zielgeräts. Verwenden Sie die richtige Treiberversion für Ihr Betriebssystem und halten Sie die Kabellängen innerhalb der empfohlenen Grenzwerte für den gewählten seriellen Standard. Verwenden Sie bei RS-485-Mehrpunktnetzwerken Abschlusswiderstände und Vorspannung nach Bedarf, um Kommunikationsfehler zu vermeiden.
