Seitenschneider Knipex 78 61 125 ESD

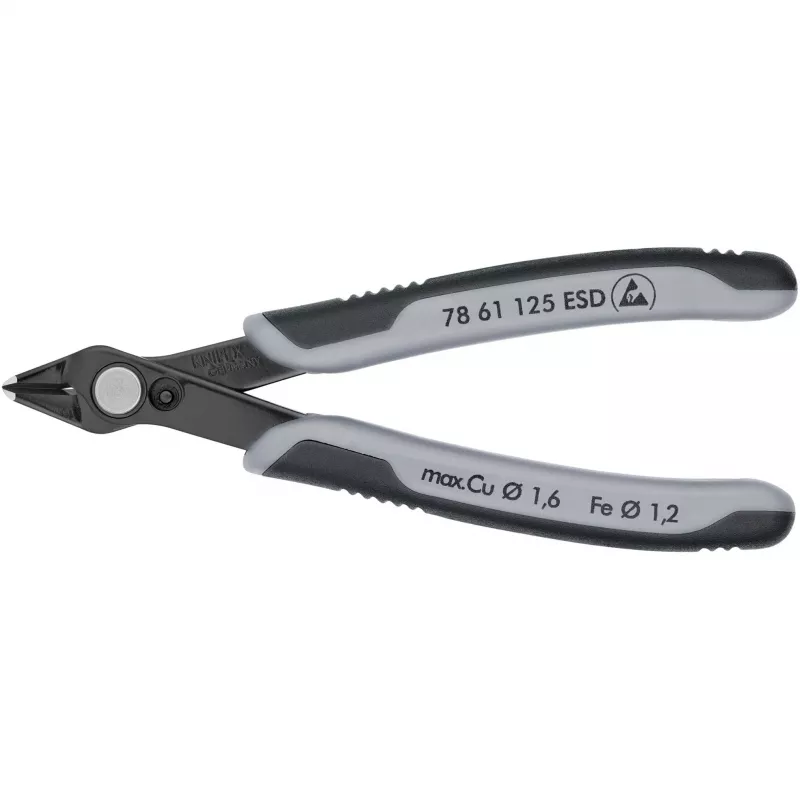

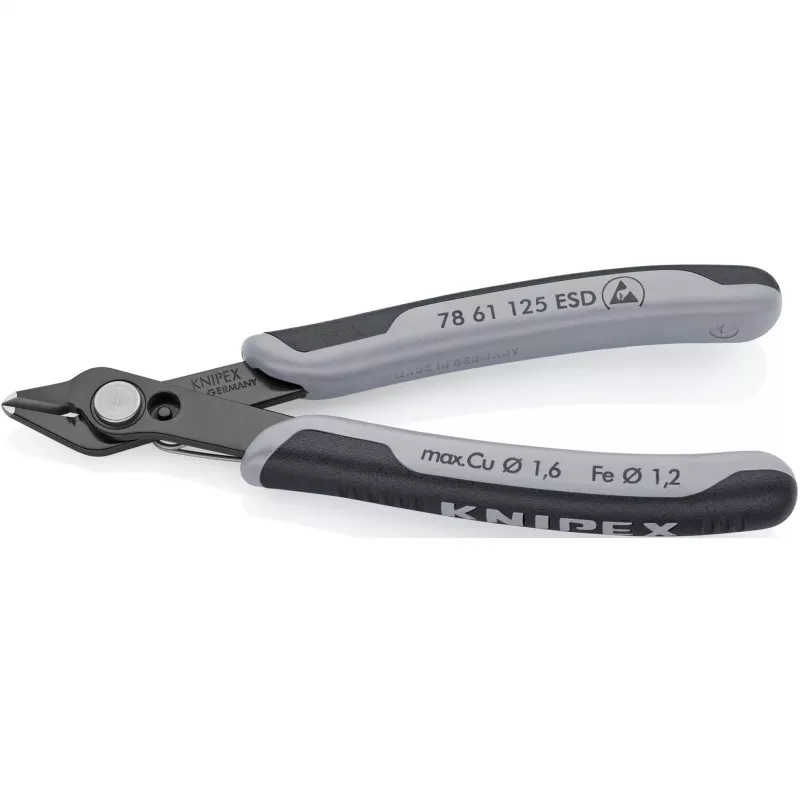

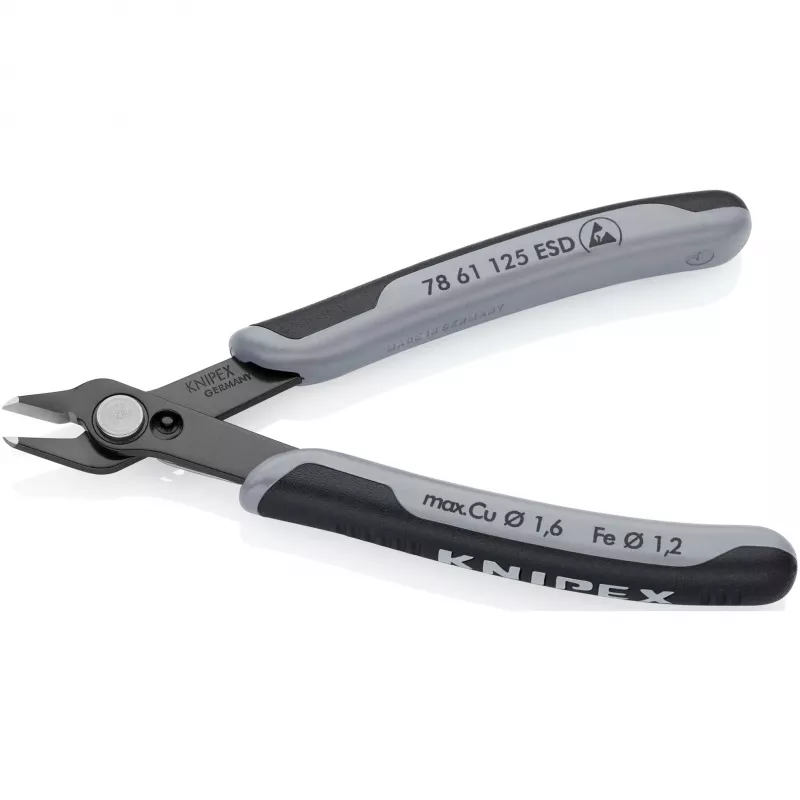

Der Knipex 78 61 125 ESD Seitenschneider ist ein Präzisionsschneidwerkzeug für ultrafeine Arbeiten in der Elektronik und Feinmechanik. Mit einer Gesamtlänge von 125 mm, einer Schneidenlänge von 9 mm und einem leichten Gewicht (56 g) eignet sich diese Zange für Arbeiten in ESD-empfindlichen Umgebungen und zum bündigen Schneiden kleiner Drähte und Bauteilanschlüsse. Die Schneiden sind induktiv auf ca. 64 HRC gehärtet; das Werkzeug besteht aus Spezial-Werkzeugstahl mit brünierter Oberfläche und verfügt über ableitende, elektrisch entladende Griffe sowie ein Nietgelenk aus Edelstahl.

Vorteile

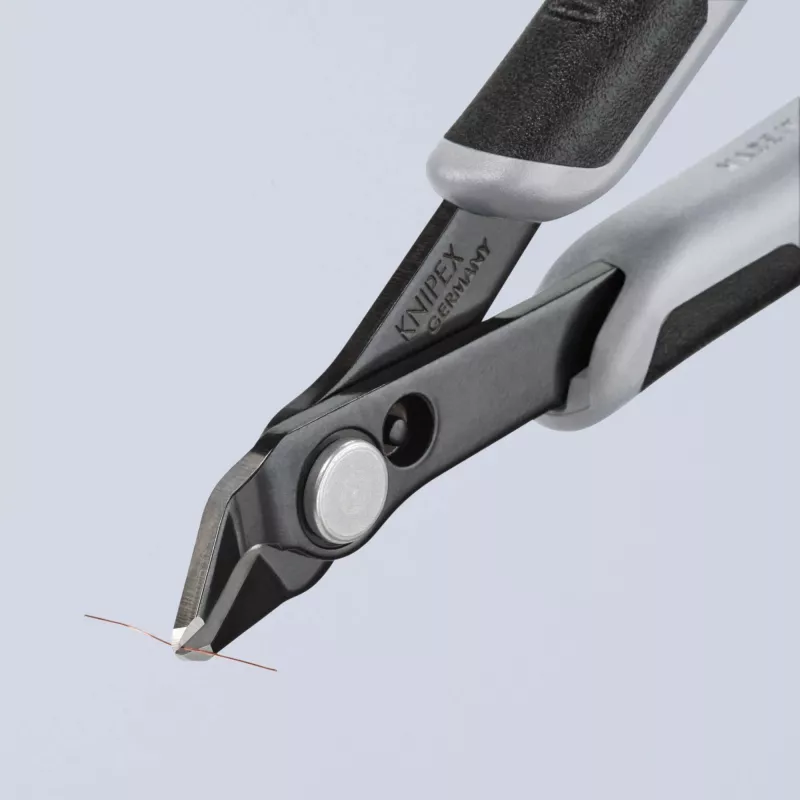

Sehr scharfe, geschliffene Schneiden ohne Fase ermöglichen saubere bündige Schnitte; präzisionsgeformte Spitzen erlauben das Schneiden von auf einer Platine aufliegenden Drähten ab 0,2 mm Durchmesser. Die induktiv gehärteten Schneiden erhöhen die Haltbarkeit, während das Edelstahl-Nietgelenk und der leichtgängige Gang die Ermüdung des Bedieners verringern. Die Zange verfügt über eine Öffnungsfeder und einen Öffnungsbegrenzer für kontrollierten, wiederholbaren Betrieb; die ableitenden Griffe schützen ESD-empfindliche Bauteile beim Handling.

Geeignet für

• Ultrafeines Schneiden in der Elektronikmontage und -reparatur
• Feinmechanik- und Modellbauarbeiten

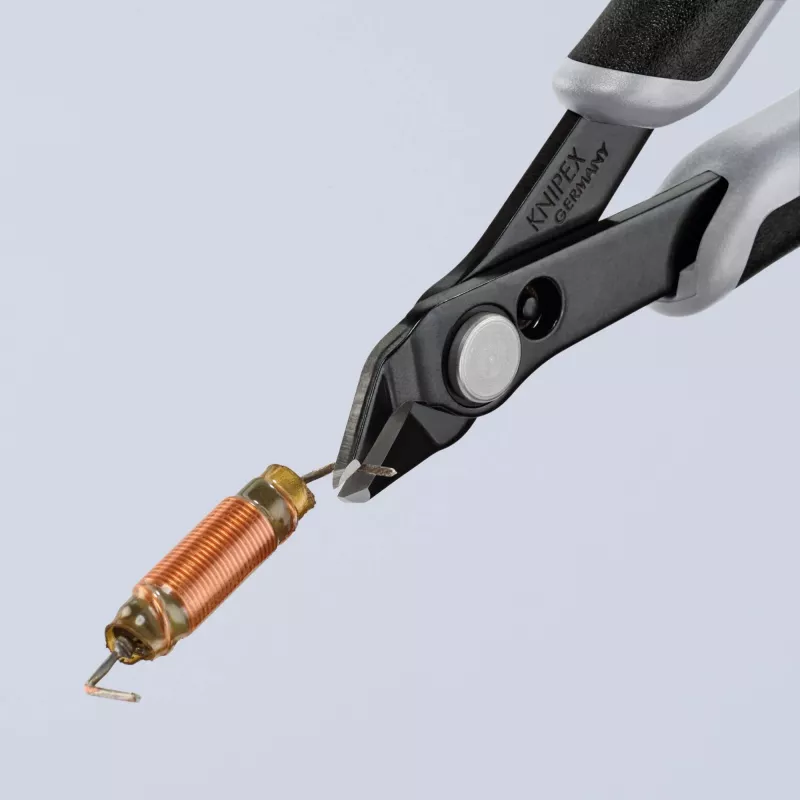

• Bündiges Schneiden von Bauteilanschlüssen und kleinen Drähten (ab 0,2 mm Ø)
• Arbeiten in ESD-empfindlichen Umgebungen und Service an Leiterplatten

Technische Daten

• Marke: Knipex
• Modell / MPN: 78 61 125 ESD
• Länge: 125 mm
• Schneidenlänge: 9 mm
• Max. Rohr-/Schlauchdurchmesser: 1,6 mm
• Gewicht: 56 g
• Schneidenhärte: ca. 64 HRC (induktiv gehärtet)
• Material: Spezial-Werkzeugstahl, brüniert
• Griffe: ableitend, elektrisch entladend
• Gelenk: Edelstahl-Niet

Anwendung

Halten Sie die Zange an den ableitenden Griffen und positionieren Sie die präzisionsgeformten Spitzen um den zu schneidenden Draht oder Bauteilanschluss, wobei der Draht für einen bündigen Schnitt so nah wie nötig an der Platine bleibt. Drücken Sie die Griffe gleichmäßig zusammen, bis die Schneiden vollständig geschlossen sind. Nutzen Sie die Öffnungsfeder, um die Zange wieder in die geöffnete Position zu bringen, und den Öffnungsbegrenzer, um den Backenweg nach Bedarf zu steuern.

Empfehlungen

Sorgen Sie bei ESD-empfindlichen Arbeiten zusätzlich zu den ableitenden Griffen für eine ordnungsgemäße Erdung von Ihnen und Ihrem Arbeitsplatz. Überprüfen Sie die Schneiden regelmäßig und vermeiden Sie das Schneiden von gehärtetem Draht oder Materialien, die die angegebenen Durchmesser überschreiten, um die Standzeit der Schneiden zu erhalten und Schäden zu vermeiden.
