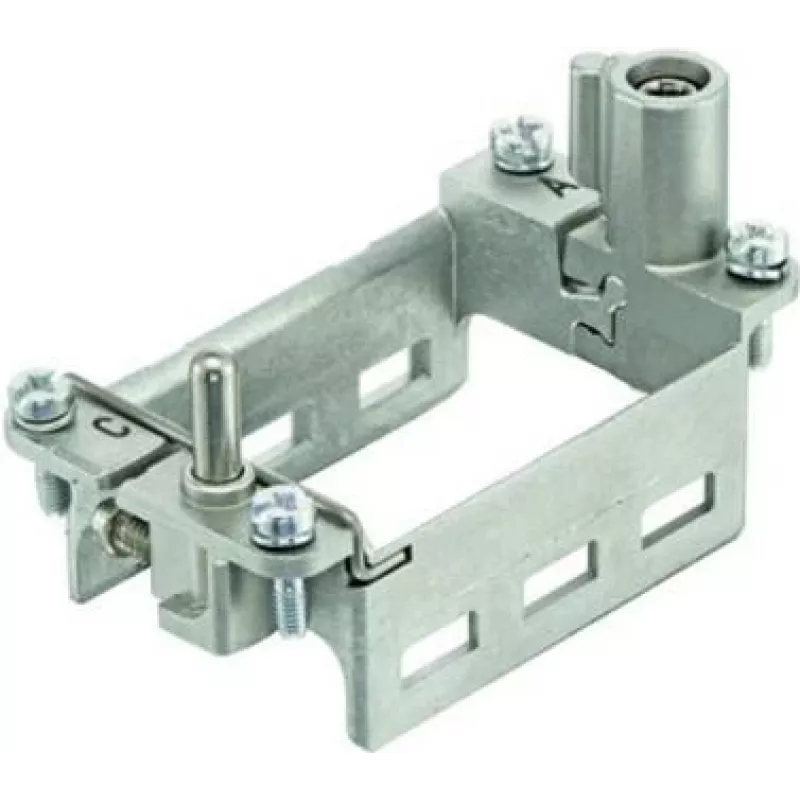

Schwenkrahmen Harting 09140100361 für 3-moduligen Steckverbinder

Der Harting Schwenkrahmen 09140100361 für einen 3-moduligen Steckverbinder bietet eine mechanische Gehäuseschnittstelle für modulare Steckverbindereinsätze. Er ist dafür ausgelegt, 3-modulige Steckverbindereinsätze in Schaltschränken und Gehäusen zu befestigen und ermöglicht kontrollierte Beweglichkeit und Ausrichtungsflexibilität bei Installation und Wartung. Der Rahmen unterstützt zuverlässige elektrische Verbindungen und vereinfacht den Zugang für den Austausch oder die Wartung von Steckverbindermodulen in Industrie- und Maschinenumgebungen.

Vorteile

Der Schwenkrahmen ist so konstruiert, dass er eine stabile Montage und präzise Ausrichtung von 3-moduligen Steckverbindereinsätzen gewährleistet. Sein Design ermöglicht ein einfaches Einsetzen und Entfernen von Modulen, reduziert die Belastung der Kontaktschnittstellen bei Bewegungen und trägt zu einer gleichbleibenden Steckleistung bei. Die Kompatibilität des Rahmens mit standardmäßigen modularen Einsätzen sichert eine unkomplizierte Integration in bestehende Schaltschränke und Steuergehäuse.

Geeignet für

• Schaltschrank- und Gehäuseinstallationen in Industriemaschinen
• Elektrische Verteilungs- und Steuerschränke, die modulare Steckverbinder erfordern
• Anwendungen, die Ausrichtungsflexibilität und schwenkbare Montage benötigen
• Wartungsumgebungen mit häufigem Steckverbinderwechsel

Wichtige Spezifikationen

• Konfiguration: Schwenkrahmen für 3-moduligen Steckverbinder
• Material: robustes mechanisches Gehäuse, geeignet für den industriellen Einsatz
• Montage: Schaltschrank- oder Gehäusemontageschnittstelle mit Schwenkfunktion
• Kompatibilität: ausgelegt für standardmäßige 3-modulige modulare Einsätze
• Funktion: bietet mechanische Unterstützung und Ausrichtungsflexibilität für Steckverbindermodule

Anwendung

Installieren Sie den Schwenkrahmen in den vorbereiteten Schaltschrankausschnitt oder die Gehäuseöffnung und achten Sie auf die Ausrichtung mit den Montagebohrungen und der Tragstruktur. Setzen Sie die kompatiblen 3-moduligen Steckverbindereinsätze in den Rahmen ein, bis sie sicher einrasten; überprüfen Sie die Schwenkbewegung, um sicherzustellen, dass die Ausrichtung korrekt ist. Führen Sie die Kabelkonfektionen und sichern Sie die Kontakte gemäß den Anweisungen für den Steckverbindereinsatz. Zum Entfernen trennen Sie zuerst die elektrischen Verbindungen, lösen dann den Einsatz aus dem Rahmen und entfernen den Rahmen bei Bedarf aus dem Schaltschrank.

Empfehlungen

Der Rahmen sollte mit kompatiblen 3-moduligen modularen Einsätzen verwendet und gemäß den Abmessungen des Schaltschrankausschnitts und den Montagerichtlinien installiert werden. Eine regelmäßige Überprüfung der mechanischen Befestigungspunkte und der Kontaktausrichtung wird empfohlen, um zuverlässige elektrische Verbindungen aufrechtzuerhalten, insbesondere bei Anwendungen mit häufigen Bewegungen oder Wartungszyklen.
