Schnittstellenkonverter Renkforce RF-4630344 – 1x M.2 NGFF auf 1x Mini-PCIe Adapter

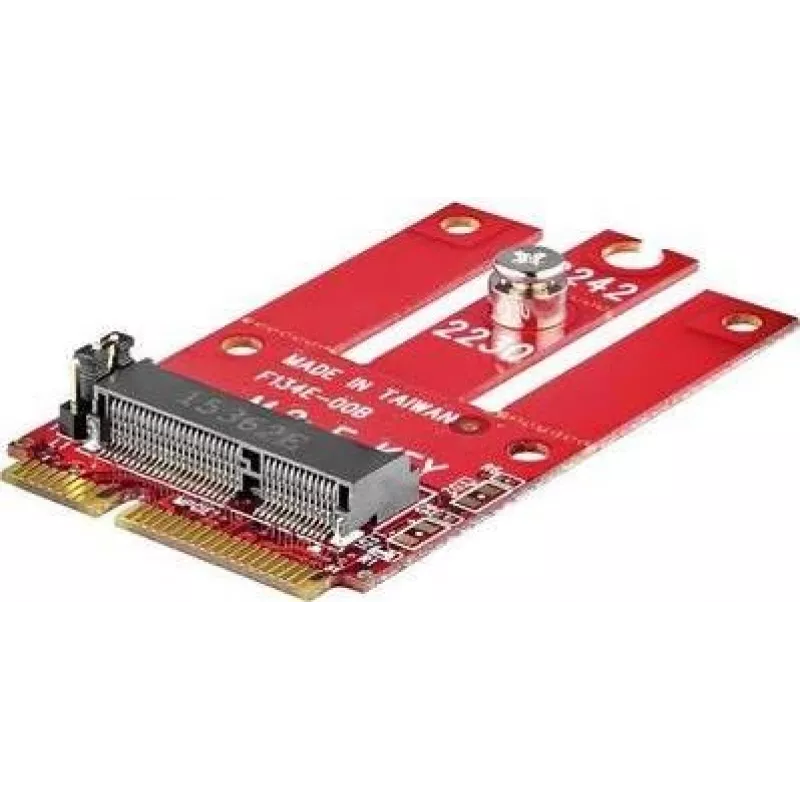

Renkforce RF-4630344 ist ein Schnittstellenkonverter, der eine einzelne M.2-NGFF-Karte an einen einzelnen Mini-PCI-Express-Steckplatz anpasst. Der Adapter ermöglicht den Einbau von M.2-NGFF-Modulen in Systeme, die nur einen Mini-PCIe-Anschluss bieten, und erlaubt Kompatibilitätsprüfungen, Firmware-Tests und die vorübergehende Nutzung von M.2-Modulen, ohne die Host-Hardware zu verändern. Sein kompaktes Format eignet sich für die Integration in Entwicklungsaufbauten, Reparaturen und kleine Aufrüstungen.

Vorteile

Der Adapter bietet eine einfache mechanische und elektrische Umwandlung zwischen den Formfaktoren M.2 NGFF und Mini-PCIe und erhält die für den Betrieb erforderlichen Signalverbindungen. Er unterstützt den schnellen Austausch von M.2-Modulen zu Test- oder Fehlerbehebungszwecken und vermeidet Lötarbeiten oder Änderungen am Host-Gerät. Das kompakte Design reduziert den Platzbedarf in Testaufbauten oder Service-Arbeitsplätzen, während die Zugänglichkeit zur M.2-Karte erhalten bleibt.

Geeignet für

• Tests und Firmware-Entwicklung mit M.2-NGFF-Modulen in Mini-PCIe-Systemen
• Vorübergehende Nutzung von M.2-Karten in Laptops, eingebetteten Systemen oder Routern mit Mini-PCIe-Steckplätzen
• Prototyping, Diagnose und Komponentenüberprüfung in Reparaturprozessen

Technische Daten

• Formfaktor-Konvertierung: 1x M.2 NGFF auf 1x Mini-PCIe
• Unterstützt ein einzelnes M.2-NGFF-Modul
• Kompakter Adapter für den internen Einbau in Test- oder Service-Umgebungen

Verwendung

Schalten Sie das Host-System aus und trennen Sie die Stromversorgung vor der Installation. Richten Sie das M.2-NGFF-Modul mit dem Adaptersockel aus und sichern Sie es gemäß der Modulbefestigungsmethode (Abstandshalter oder Schraube je nach Fall). Setzen Sie den Adapter in den Mini-PCIe-Steckplatz des Hosts ein, achten Sie auf die richtige Ausrichtung und vollständigen Sitz des Steckers. Schließen Sie die Stromversorgung wieder an und schalten Sie das System ein; das Host-System sollte das M.2-Modul erkennen, sofern es von Firmware und Treibern unterstützt wird. Zum Entfernen fahren Sie das System herunter und kehren die Schritte um.

Empfehlungen zur Verwendung

Treffen Sie übliche Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD), überprüfen Sie die Kompatibilität des M.2-Moduls mit der Host-Schnittstelle und stellen Sie sicher, dass geeignete Treiber oder Firmware verfügbar sind. Vermeiden Sie übermäßige Kraftanwendung beim Einstecken und Entfernen der Steckverbinder.
