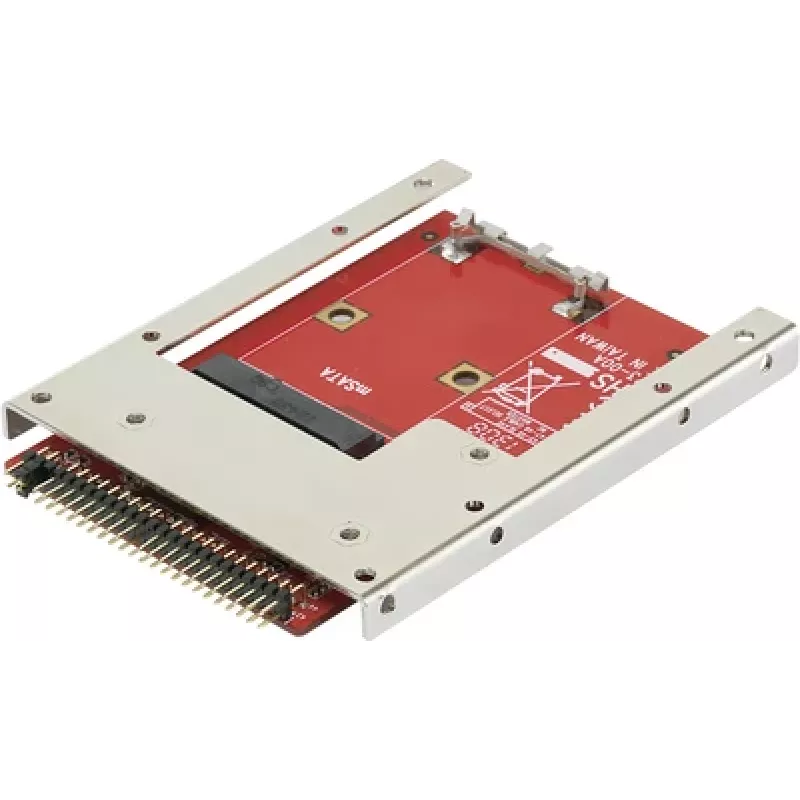

Schnittstellenkonverter Renkforce IDE mSATA 28554C162A zum Anschluss von mSATA SSDs an IDE-Schnittstelle

Der Renkforce Schnittstellenkonverter IDE mSATA 28554C162A ermöglicht den Anschluss von mSATA Solid-State-Drives an Systeme mit IDE (PATA) Schnittstelle. Dieser Adapter dient zur Nachrüstung moderner mSATA SSDs in ältere Desktops, Industriesteuerungen oder Legacy-Notebooks, die keine SATA- oder mSATA-Anschlüsse bieten. Er stellt eine physische und protokollarische Brücke bereit, sodass ein mSATA-Modul von einem IDE-Host erkannt und genutzt werden kann, und vereinfacht so Speicher-Upgrades, Reparaturen und Datenmigration auf Geräten, die erhalten werden müssen.

Vorteile

Der Konverter bietet eine kompakte Bauform, die in vorhandene Laufwerksschächte oder Adaptersteckplätze passt, ohne dass wesentliche Hardwareänderungen erforderlich sind. Er bewahrt die Leistungsmerkmale der mSATA SSD innerhalb der Grenzen der IDE-Schnittstelle und reduziert die Notwendigkeit, ältere Mainboards oder Controller zu ersetzen. Das Gerät arbeitet passiv und benötigt für die meisten BIOS-basierten IDE-Hosts keine speziellen Treiber, was eine unkomplizierte Integration für Servicetechniker und Systemintegratoren ermöglicht.

Geeignet für

• Aufrüstung älterer Desktop-PCs mit SSD-Speicher, ohne das Mainboard zu ersetzen
• Reparatur von Industrie- oder Embedded-Systemen, die nur IDE/PATA-Verbindungen bereitstellen
• Migration von Daten von älteren Maschinen auf moderne mSATA-Module für Backup oder Klonen
• Prüf- oder Testaufbauten, bei denen ein mSATA-Laufwerk mit einem IDE-Host verwendet werden muss

Wichtige Spezifikationen

• Schnittstelle: mSATA (SSD) zu IDE (PATA)
• Unterstützter Formfaktor: mSATA-Modul
• Stromversorgung: Standard-IDE-Stromanschluss vom Host erforderlich
• Datenübertragungskompatibilität: arbeitet innerhalb der Grenzen des IDE/PATA-Protokolls
• Physischer Anschluss: 44-poliger/40-poliger IDE-kompatibler Stecker oder entsprechende Adapterverdrahtung
• Montage: kompakter Adapter, geeignet für den internen Einbau in Laufwerksschächten oder auf Halterungen

Verwendung

Setzen Sie die mSATA SSD in den Adaptersockel ein und sichern Sie sie gemäß den Befestigungspunkten des Moduls. Verbinden Sie den Adapter über das IDE-Flachbandkabel und den entsprechenden Stromanschluss der Host-Stromversorgung mit dem Host-System. Schalten Sie das System ein und rufen Sie ggf. das BIOS auf, um die IDE-Geräteerkennung zu aktivieren; die mSATA SSD sollte als IDE-Speichergerät angezeigt werden. Verwenden Sie bei Bedarf Standard-Tools zur Datenträgerverwaltung oder zum Klonen, um das neu angeschlossene Laufwerk zu partitionieren, zu formatieren oder Daten zu migrieren. Beachten Sie das Handbuch des Host-Systems für etwaige BIOS-Einstellungen bezüglich Laufwerksmodus oder Master/Slave-Konfiguration.

Empfehlungen

Überprüfen Sie vor der Installation die Kompatibilität des Host-BIOS mit nicht standardmäßigen IDE-Geräten und stellen Sie sicher, dass das mSATA-Modul hinsichtlich Kapazität und Leistungsaufnahme unterstützt wird. Arbeiten Sie auf einer geerdeten Arbeitsfläche, wenn Sie mit der SSD und dem Adapter hantieren, und sichern Sie wichtige Daten vor der Migration. Stellen Sie bei industriellen Installationen die mechanische Befestigung und Kabelführung sicher, um Vibrationen und ein versehentliches Trennen zu verhindern.
