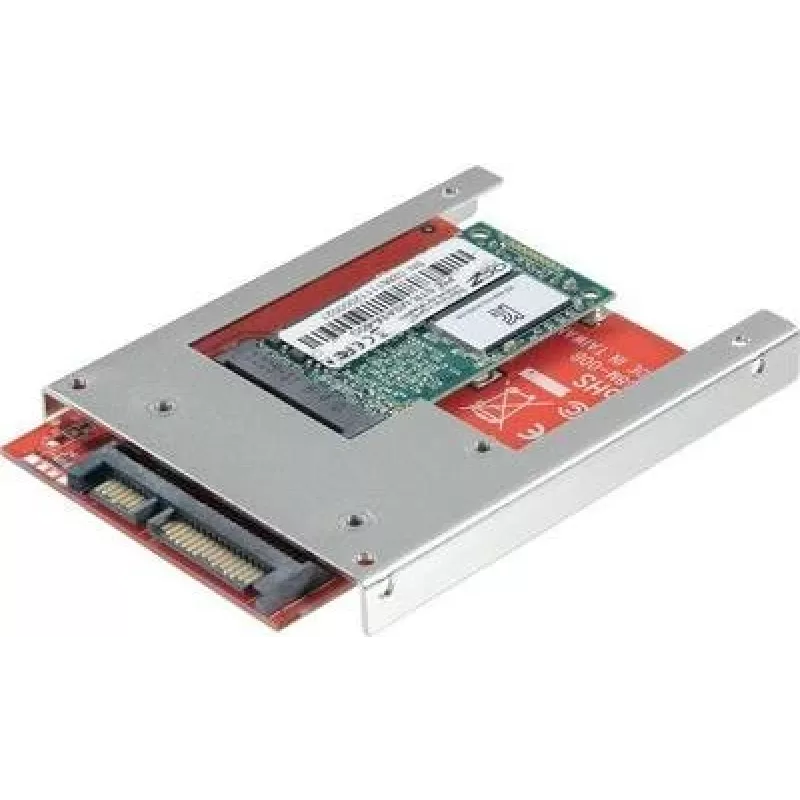

Schnittstellenkonverter Renkforce 986300 — SATA auf mSATA Adapter

Renkforce 986300 ist ein Schnittstellenkonverter, der eine standardmäßige SATA-Verbindung an ein mSATA-Modul anpasst. Der Adapter ermöglicht die Installation von mSATA-Solid-State-Laufwerken in Systemen, Gehäusen oder Testaufbauten, die eine standardmäßige SATA-Schnittstelle bereitstellen. Er unterstützt die Datenübertragung mit der nativen Geschwindigkeit des SATA-Hosts und bietet eine kompakte Lösung für die Integration von mSATA-Speicher in Desktop-PCs, Small-Form-Factor-PCs und externe Testumgebungen, ohne native mSATA-Anschlüsse zu benötigen.

Vorteile

Der Konverter bietet eine einfache mechanische und elektrische Anpassung von SATA auf mSATA, sodass vorhandene mSATA-SSDs in Geräten mit SATA-Anschlüssen wiederverwendet werden können. Sein kompakter Formfaktor erleichtert die Montage in Gehäusen oder auf Prüfständen, und das passive Design benötigt keine zusätzlichen Stromwandler außer dem SATA-Stromanschluss. Die Installation ist unkompliziert und erfordert bei den meisten modernen Betriebssystemen keine speziellen Treiber, da der Adapter für den Host-SATA-Controller transparent ist.

Geeignet für

• Speicher-Upgrades in Desktop-PCs mit mSATA-SSDs
• Integration von mSATA-Laufwerken in Small-Form-Factor- oder Legacy-Systeme nur mit SATA-Anschlüssen
• Test und Prüfstandsevaluierung von mSATA-Modulen
• Temporäre oder permanente Installation in externen Gehäusen mit SATA-Schnittstellen

Wichtige Spezifikationen

• Schnittstelle: SATA (Host) auf mSATA (Gerät)
• Unterstützter Gerätetyp: mSATA-Solid-State-Laufwerke
• Datenübertragung: bis zu den unterstützten Geschwindigkeiten des SATA-Host-Controllers (abhängig von SATA I/II/III)
• Stromversorgung: Versorgung über standardmäßigen SATA-Stromanschluss
• Formfaktor: kompakter Adapter für die interne Montage konzipiert

Verwendung

Montieren Sie die mSATA-SSD gemäß der Slot-Ausrichtung des Moduls auf dem Adapter, sichern Sie sie gegebenenfalls mit der mitgelieferten Befestigungsschraube und verbinden Sie den Adapter mit den SATA-Daten- und SATA-Stromanschlüssen des Systems. Stellen Sie sicher, dass das Host-System während der Installation ausgeschaltet ist. Schalten Sie nach dem Anschließen das System ein und überprüfen Sie, ob das Laufwerk im BIOS/UEFI oder im Datenträgerverwaltungsdienstprogramm des Betriebssystems erkannt wird. In der Regel sind keine speziellen Treiber erforderlich, da der Adapter die Protokollabwicklung des Laufwerks nicht verändert.

Empfehlungen

Verwenden Sie den Adapter in Umgebungen, die den thermischen und mechanischen Anforderungen des mSATA-Moduls entsprechen; sorgen Sie für ausreichende Luftzirkulation und sichere Befestigung, um Bewegung zu verhindern. Schließen Sie ihn für beste Leistung an einen SATA-Anschluss an, der die höchste verfügbare SATA-Revision auf Ihrem Motherboard unterstützt. Gehen Sie beim Umgang mit dem mSATA-Modul und dem Adapter mit antistatischen Vorsichtsmaßnahmen vor.
