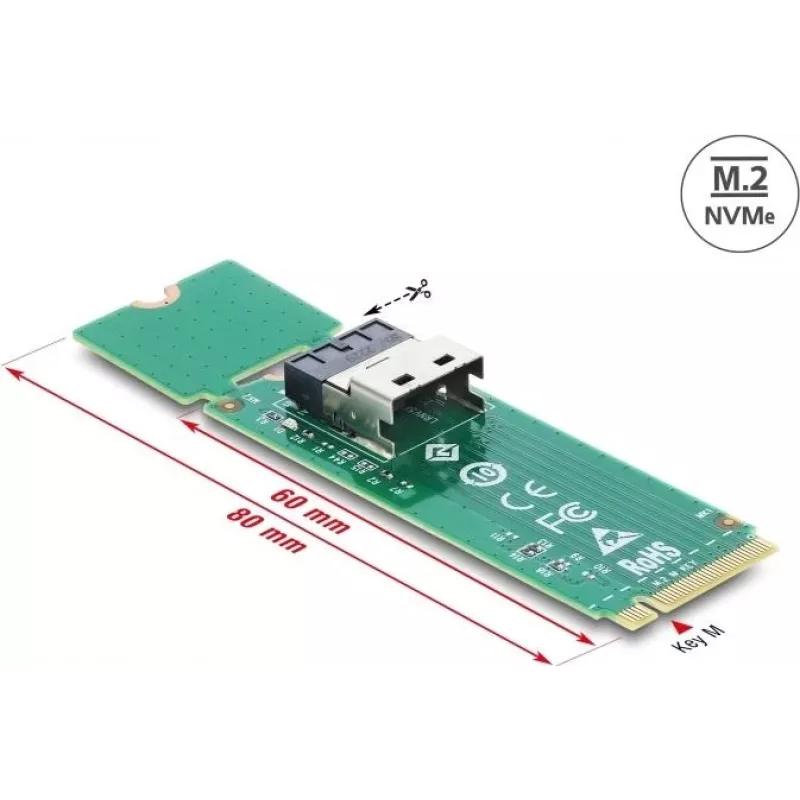

Konverter M.2 Key M auf 1× SFF-8654 4i DELOCK 64361

Der DELOCK M.2 Key M auf 1× SFF-8654 4i Konverter bietet eine kompakte Hardware-Schnittstellenadapter, der es ermöglicht, ein M.2 Key M NVMe-Modul mit einem einzelnen SFF-8654 4i-Port zu verbinden. Der Adapter ist für Systeme konzipiert, die SFF-8654 4i-Verkabelung oder -Backplanes verwenden und ermöglicht die Integration von M.2 NVMe-Speicher in Workstations, Server oder Speichergehäuse, in denen kein direkter M.2-Sockel verfügbar ist. Die Formfaktor-Konvertierung bewahrt die NVMe-Protokollkompatibilität, während der physische Anschluss und die Signalführung angepasst werden.

Vorteile

Dieser Konverter bietet eine unkomplizierte mechanische und elektrische Schnittstelle zur Integration von M.2 Key M NVMe-Modulen in Systeme mit SFF-8654 4i-Verbindungen. Der Adapter eliminiert die Notwendigkeit für benutzerdefinierte Verkabelung oder teure Backplane-Austausche und vereinfacht Upgrades durch die Bereitstellung eines direkten Verbindungspfads. Er erhält die NVMe-Leistungsmerkmale durch eine ausgelegte Signalzuordnung und unterstützt eine kompakte Einbaugröße, die für beengte Server- oder Gehäuseumgebungen geeignet ist.

Geeignet für

• Integration von M.2 NVMe-Laufwerken in Server oder Speichergehäuse mit SFF-8654 4i-Ports
• Aufrüstung von Workstations zur Nutzung von Hochleistungs-M.2 NVMe-Speicher über SFF-8654 4i-Verkabelung
• Testen oder Validieren von M.2 NVMe-Modulen auf Systemen, die nur SFF-8654 4i-Anschlüsse bereitstellen
• Ersetzen inkompatibler Anschlüsse während Hardware-Migrationen oder -Nachrüstungen

Wichtige Spezifikationen

• Schnittstelle Eingang: M.2 Key M für NVMe-Module
• Schnittstelle Ausgang: einzelner SFF-8654 4i-Anschluss
• Protokollunterstützung: NVMe über PCIe-Lanes (Signalzuordnung für PCIe/NVMe)
• Formfaktor: kompakter Inline-Adapter, geeignet für Gehäuse- und Backplane-Integration
• Montage: ausgelegt für Inline-Verbindung zwischen M.2-Modul und SFF-8654 4i-Verkabelung/Backplane

Anwendung

Setzen Sie das M.2 Key M NVMe-Modul in den M.2-Steckplatz des Konverters ein und achten Sie auf die korrekte Ausrichtung und einen festen Sitz des Moduls. Verbinden Sie das SFF-8654 4i-Kabel oder den Backplane-Anschluss mit dem SFF-8654 4i-Port des Adapters. Befestigen Sie die Baugruppe wie von Ihrem Gehäuse oder Ihrer Backplane gefordert, um Zugbelastungen auf die Anschlüsse zu vermeiden. Schalten Sie das System ein und prüfen Sie, ob das NVMe-Gerät von der Host-Firmware oder dem Betriebssystem erkannt wird. Überprüfen Sie bei Bedarf die BIOS-/UEFI- oder Treibereinstellungen, um die NVMe-Unterstützung zu aktivieren und die Lane-Zuordnung zu verifizieren.

Empfehlungen

Verwenden Sie kompatible NVMe-Module und SFF-8654 4i-Verkabelung, die für die PCIe-Generation Ihres Systems ausgelegt sind. Vermeiden Sie unnötige mechanische Belastungen des Adapters und beachten Sie antistatische Vorsichtsmaßnahmen beim Umgang mit dem M.2-Modul. Stellen Sie sicher, dass Firmware und Treiber auf dem neuesten Stand sind, um die vorgesehene Leistung und Stabilität zu erreichen.
