Schnittstellenkarte EXSYS EX-44388

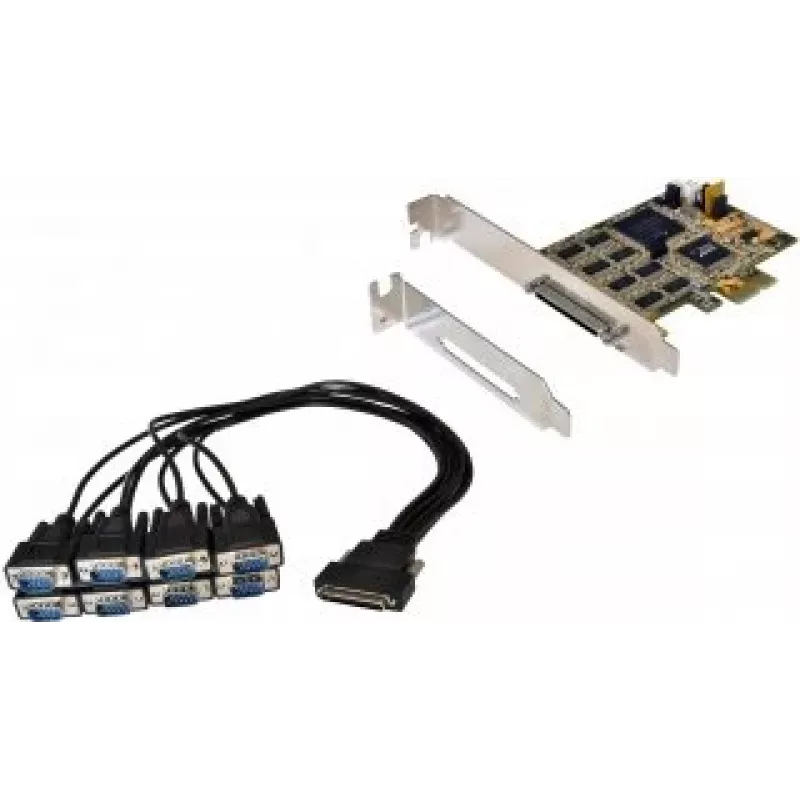

Die EXSYS EX-44388 PCI-Express-Schnittstellenkarte bietet acht serielle RS-232-Hochleistungs-UART-16C1050-Ports. Sie wurde entwickelt, um einem PC, einer kleinen Workstation oder einem Server über den PCI-Express-Bus acht zusätzliche serielle Ports hinzuzufügen und ist für Low-Profile-Systeme geeignet. Die Karte ist vollständig PCI-Express-Plug-and-Play-kompatibel und vermeidet IRQ- und I/O-Adresskonflikte. Pin 9 jedes seriellen Anschlusses kann so konfiguriert werden, dass er entweder +5V oder +12V für POS-Geräte oder stromversorgte serielle Geräte liefert. Eine Low-Profile-Blende ist für den Einbau in schmale PC-Gehäuse im Lieferumfang enthalten.

Vorteile

Die EX-44388 bietet acht unabhängige RS-232-Ports auf einer einzigen PCIe-Karte und verwendet 16C1050-Hochleistungs-UARTs für eine stabile serielle Kommunikation. Die Plug-and-Play-PCIe-Kompatibilität vereinfacht die Installation ohne manuelle IRQ- oder I/O-Konfiguration. Die konfigurierbare Pin-9-Stromversorgungsoption (+5V oder +12V) unterstützt POS-Peripheriegeräte und andere stromversorgte serielle Geräte. Die mitgelieferte Low-Profile-Blende ermöglicht den Einbau in schlanke Gehäuse.

Geeignet für

• Hinzufügen mehrerer serieller Ports zu Desktop-PCs
• Kleine Workstations und Server, die zusätzliche RS-232-Schnittstellen benötigen
• Point-of-Sale-Systeme (POS) und Peripheriegeräte, die Pin-9-Stromversorgung benötigen
• Eingebettete oder industrielle Setups mit PCIe-Erweiterungssteckplätzen

Technische Daten

• Host-Schnittstelle: PCIe
• Anzahl der Ports: 8 × RS-232
• UART: 16C1050 Hochleistung
• Konfigurierbare Pin-9-Stromversorgung: +5V oder +12V
• Datenbits: 5, 6, 7 oder 8
• Stoppbits: 1, 1,5 oder 2
• Formfaktor: Low-Profile (Low-Profile-Blende inklusive)
• Abmessungen: 89 mm (B) × 75 mm (T)
• Gewicht: 1 kg

Verwendung

Installieren Sie die EX-44388 in einen freien PCIe-Steckplatz eines ausgeschalteten Computers, befestigen Sie die Karte mit der entsprechenden Blende (Standard oder Low-Profile) und schalten Sie den Strom wieder ein. Booten Sie das System; die Karte ist PCI-Express-Plug-and-Play und sollte vom Betriebssystem erkannt werden. Konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Datenbits, Stoppbits, Parität und Flusskontrolle) in Ihrem Betriebssystem oder Ihrer Anwendungssoftware entsprechend den Geräteanforderungen. Wenn Sie ein Peripheriegerät über Pin 9 mit Strom versorgen, wählen Sie die gewünschte Option +5V oder +12V, bevor Sie das Gerät anschließen.

Empfehlungen

Verwenden Sie abgeschirmte serielle Kabel und sichere Anschlüsse, um die Signalintegrität in industriellen oder elektrisch gestörten Umgebungen zu gewährleisten. Überprüfen Sie die Stromanforderungen des Geräts, bevor Sie die Pin-9-Stromversorgung aktivieren, um Schäden an Peripheriegeräten zu vermeiden.
